2
Введение
Настоящее руководство содержит инструкции по
установке пульта уровнемера Colibri и его подготовке к
работе в месте установки. Необходимо четко следовать
инструкциям по технике безопасности, положениям
раздела, посвященного поиску и устранению
неисправностей, гарантиям, а также инструкции
по обслуживанию и возврату, приведенные в
настоящем руководстве.
Внимательно прочтите настоящее руководство.
Несоблюдение инструкций, приведенных в
настоящем руководстве, может стать причиной
неправильного функционирования или повреждений
оборудования, а также нанесения вреда здоровью,
в т.ч. со смертельным исходом.
Установка
К обслуживанию данного оборудования допускаются
только техники, сертифицированные компанией FFS.
Описание изделия
Colibri представляет собой законченную, автоматическую
систему непрерывного мониторинга резервуаров,
выполняющую целый ряд функций.
• Мониторинг товарных запасов
• Автоматическое генерирование отчетов в ответ на
предустановленные или запрограммированные
условия и аварийные сигналы
• Аудиовизуальные обозначения текущих аварийных
или предупреждающих сигналов
• Вывод на печать отчетов на внешнем принтере с
USB интерфейсом.
• Обеспечение удаленного доступа посредством
Ethernet или последовательного порта RS-232 с
помощью любого браузера.
• Обнаружение утечек и мониторинг плотности
• Баланс прихода и расхода и автоматическое создание
градуировочных таблиц резервуаров
Установка пульта
Размещение пульта
Установите пульт в помещении, в зоне, классифицируемой
как неопасная. Разместите пульт в месте, легкодоступном
для персонала; для удобства оператора установите пульт
на уровне глаз. С помощью соответствующих крепежных
элементов закрепите пульт на вертикальной поверхности
на высоте 0,6 - 1,9 м.
Монтаж пульта
Снятие передней панели
Чтобы снять переднюю панель, поднимите ее двумя
руками. Нажмите на предусмотренные с обеих сторон
панели фиксирующие лепестки и поднимите её
вертикально вверх от пульта (см. рис. 1).
Устанавливая переднюю панель на место, подносите ее к
пульту параллельно печатной плате, чтобы не повредить
светодиодные трубки.

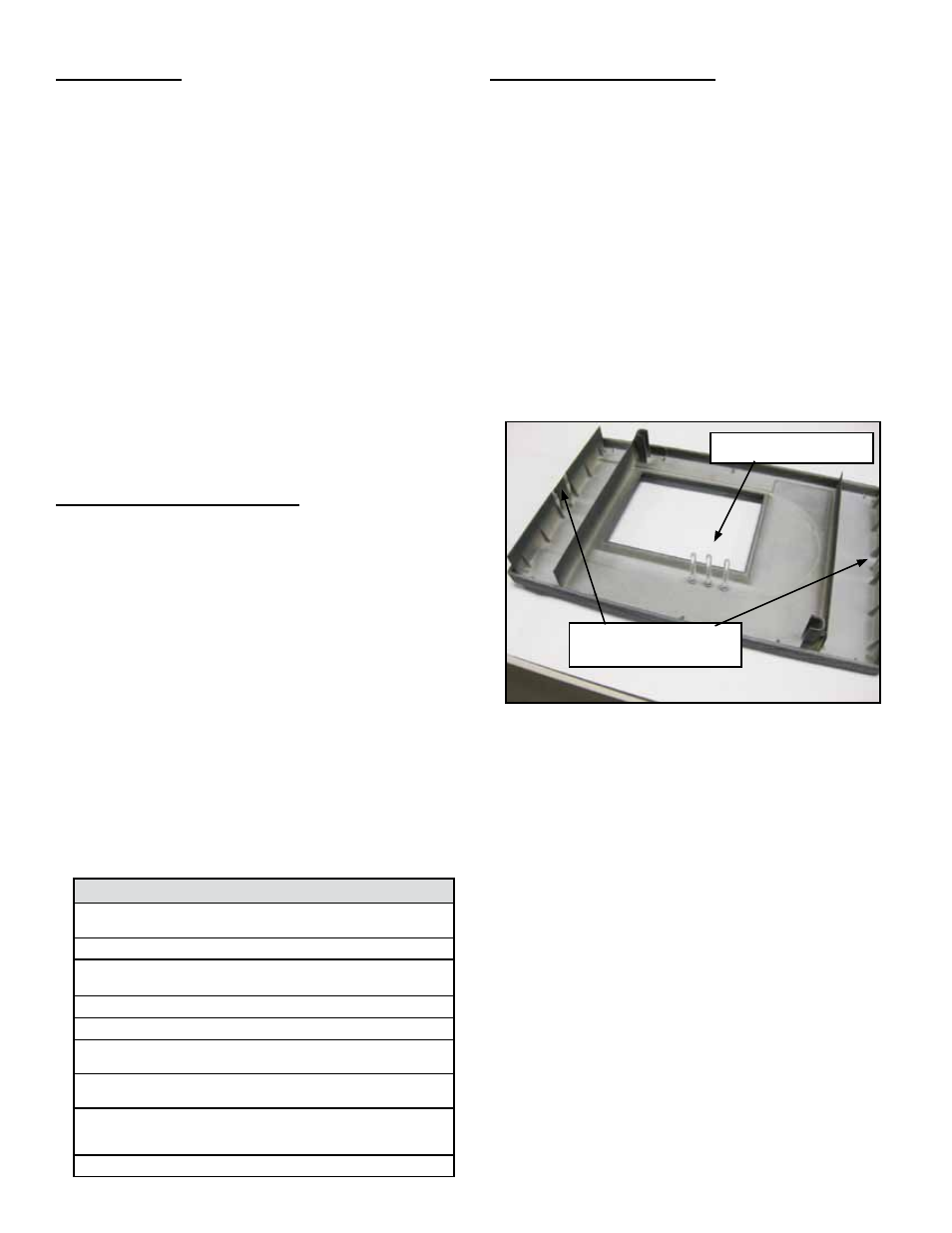

Рисунок 1: Передняя панель изнутри
Пульт Colibri необходимо устанавливать в зоне,
где пары взрывоопасных или горючих веществ
отсутствуют; в противном случае может возникнуть
взрывоопасная ситуация или же условия,
которые могут привести к нанесению серьезного
вреда здоровью, в т.ч. со смертельным исходом,
собственности и/или состоянию окружающей среды.
По периметру пульта необходимо предусмотреть
пространственный зазор (минимум 5 см),
необходимый для обеспечения вентиляции,
подключения к коммуникационным портам,
установки кабелепроводов и прокладки проводки.
Внутри пульта предусмотрены два отверстия для
крепежных винтов. Используйте крепежные элементы,
имеющие достаточную нагрузочную способность и
подходящие для монтажа на стенах данного типа.
Убедитесь в наличии достаточного свободного
места вокруг пульта, обеспечивающего вхождение в
него кабелепроводов, возможность подключения к
коммуникационным портам, прокладку проводки от
датчиков уровня и доступ к нему.
Технические характеристики пульта
Линейное
напряжение:
110-240 В
~
, 1,0 A
Частота и мощность:
50/60 Гц, 150 Вт макс.
Температура
хранения:
От -20° до 60° C (от -4° до 140° F)
Рабочая температура: От 0° до 40° C (от 32° до 104° F)
Рабочая влажность:
от 0 до 95%, без конденсата
Чистка:
Тканью или губкой, слегка смоченной в
мягком моющем средстве
Защита от брызг:
Не подвергать непосредственного
воздействию струй, брызг или капель
Размещение:
В помещении (в операторской) или в
безопасной среде с уровнем загрязнения
2 в соответствии с IEC60664
Контакты реле
10 A при 240 В
Светодиодные трубки
Фиксирующие лепестки
передней панели
