Монтаж
© Gardner Denver Deutschland GmbH 17 / 36 610.44440.13.000

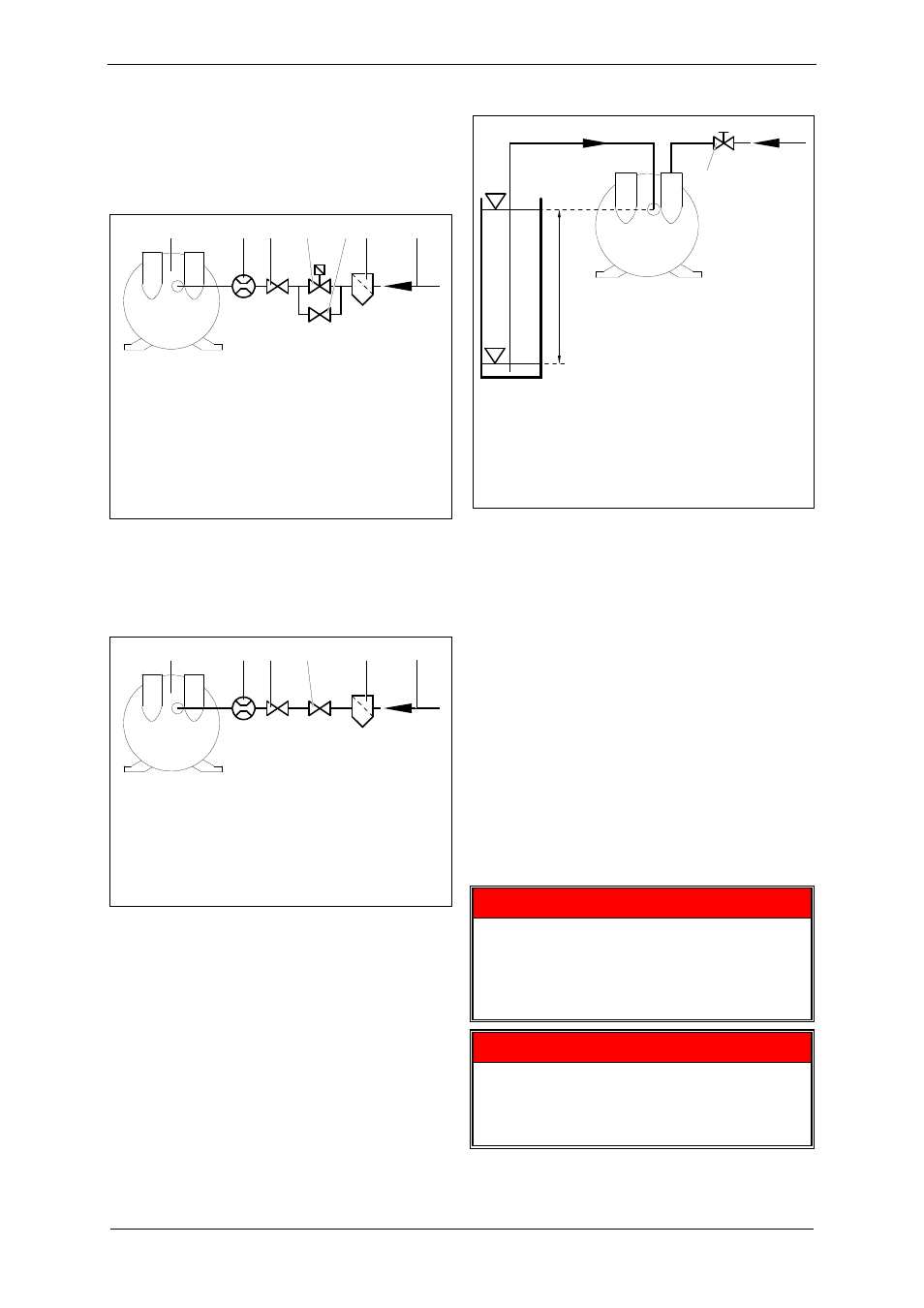

5.2.3 Подсоединение арматуры
 Подсоедините арматуру в соответствии с
приведенными далее схемами.
Подача рабочей жидкости, работа с
автоматическим управлением
1 2 3 4 5 6 7
610.44440.99.B09
1 Агрегат
2 Расходомер
3 Сервоклапан
4 Электромагнитный клапан с мотором
5 Байпасная линия с запорным клапаном (для
первого заполнения)
6 Грязеуловитель
7 Линия подачи рабочей жидкости
Рис. 8: Подача рабочей жидкости, работа с
автоматическим управлением
Подача рабочей жидкости, работа без
автоматического управления
1 2 3 4 6 7
610.44440.99.B10
1 Агрегат
2 Расходомер
3 Сервоклапан
4 Запорный вентиль
6 Грязеуловитель
7 Линия подачи рабочей жидкости
Рис. 9: Подача рабочей жидкости, работа без
автоматического управления
Самовсасывание рабочей жидкости
A B
D
900 mbar abs
13.1 psia
= 1 m
= 3.28 ft
4
a
b
610.44440.99.B11
A Всасывающая линия
B Линия подвода рабочей жидкости
D Бак с рабочей жидкостью
a Необходимый уровень жидкости при включении
b Минимальный уровень жидкости при работе
4 Запорный вентиль
Рис. 10: Самовсасывание рабочей жидкости
5.2.4 Дополнительное оборудование
Следующее оборудование поставляется по
каталогу:
 Отделитель жидкости с возвратной линией
и линией антикавитационной защиты
 Клапаны антикавитационной защиты
 Обратные клапаны
 Присоединительные и контрфланцы
 Газоструйный аппарат
 Ограничитель расхода
5.3 Электрическое подключение
двигателя
 ОПАСНОСТЬ
Опасность поражения электрическим
током!
Неправильные действия могут привести к
тяжелым травмам и повреждению
оборудования!
 ОПАСНОСТЬ
Опасность поражения электрическим
током!
Электрические соединения должны
производить только специалисты-электрики!
