Транспортировка
© Gardner Denver Deutschland GmbH 13 / 36 610.44440.13.000
Транспортировка с грузоподъемными
средствами:
 ПРЕДУПРЕЖДЕНИЕ
Опасность от опрокидывающихся и
падающих грузов!
При транспортировке с грузоподъемными
средствами выполняйте следующие
основные правила:
 Грузоподъемность применяемых машин и
грузозахватных приспособлений должна
соответствовать весу агрегата.
Вес агрегата приведен в таблице "Масса /
вес", стр. 8
 Агрегат должен быть закреплен так, чтобы
он не мог опрокинуться или упасть.
 Запрещается находиться под поднятым
грузом!
Предусмотрен подъем краном с ремнями /
цепями для захвата груза.
Транспортировка типов 2BV2 …:
Подъем краном с грузоподъемными ремнями.
 Заведите ремни вдоль под корпус насоса и
кожух вентилятора (Рис. 3, стр. 13).
 Ремни должны надежно сидеть в прорезях,
чтобы агрегат не мог выскользнуть.
 Ремни должны быть достаточно длинными
(угол между ремнями на крюке менее 90°).
 Не повредите установленную арматуру.

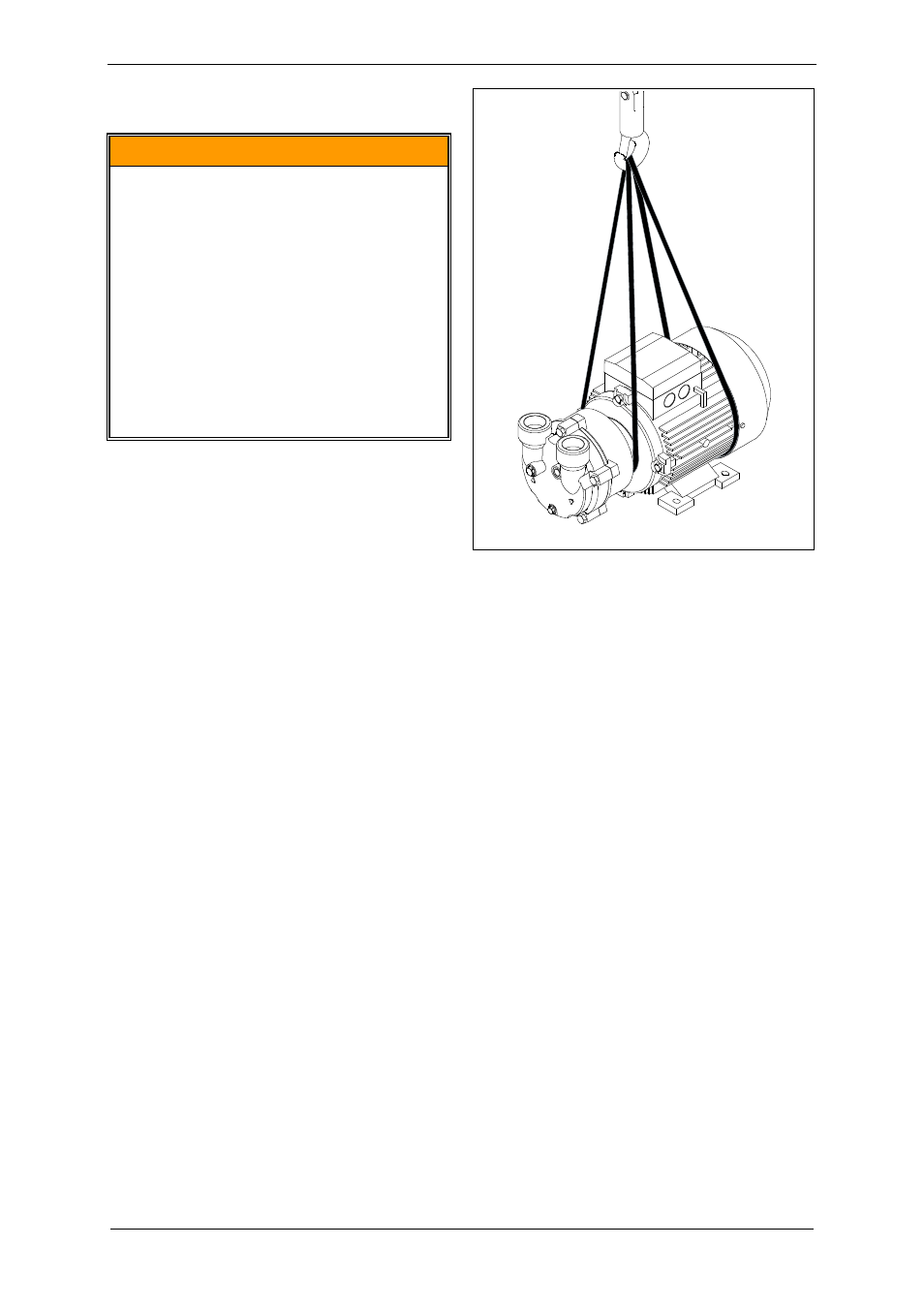

Рис. 3: Точки крепления 2BV2 …
Транспортировка типов 2BV5 …:
Подъем краном с цепями.
Точки крепления - транспортные проушины на
двигателе и отверстие во всасывающем
или нагнетательном патрубке (Рис. 4 - ,
стр. 14).
 Надежно закрепите цепи в точках
крепления.
 Не повредите установленную арматуру.
