Исполнения
Данное руководство по эксплуатации действительно для нижеследующих работающих всухую компрессоров с вращающимися ламелями:
типоразмеры от DLT 6 до DLT 40.
Они имеют номинальный обЪёмный расход 6, 10, 15, 25 и 40 м
3 /час при 50 Гц. Границы допускаемой нагрузки со стороны нагнетания (в
бар) – см. заводскую табличку (N). Зависимость обЪёмного расхода от избыточных давлений указана в техническом паспорте D 380.
Описание
Вышеназванные типоразмеры имеют со стороны нагнетания присоединительную резьбу, а со стороны всасывания – шумопоглотитель.
Всасываемый воздух очищается во встроенном тонком микрофильтре. Возникающая при истирании ламелей угольная пыль
отделяется, в свою очередь, встроенным фильтром. Компрессор находится в шумопоглощающем кожухе из пластмассы. Внутри
шумопоглощающего кожуха находится также вентилятор, благодаря которому обеспечивается охлаждение DLT. Сжатый воздух у
типоразмеров 15, 25 и 40 с большей мощностью мотора охлаждается охлаждающим сегментом. Мотор и компрессор имеют общий
вал. Регулирующий клапан давления позволяет установить желаемые, но ограниченное по верхнему пределу, значения давления.
Принадлежности: при необходимости – обратный клапан (ZRK), выключатель защиты мотора (ZMS) и шланговое подсоединение (ZSA).
Применение
Компрессоры DLT пригодны для применения в промышленности, т. е., их защитные устройства отвечают норме EN DIN
294, таблица 4, для лиц старше 14 лет
.
DLT пригодны для получения избыточного давления от 0 до наиболее высокого возможного значения (в бар), указанного на заводской
табличке (N). Допустима длительная эксплуатация
.
Окружающая температура и температура всасывания должны находиться в пределах между 5° и 40°. При температурах,
лежащих вне указанных пределов, просим проконсультироваться с нами
.
Данные, работающие всухую, компрессоры пригодны для перекачивания воздуха с относительной влажностью от 30 до 90% .
Недопустимо всасывание опасных примесей (например, горючих или взрывоопасных газов или паров), чрезвычайно
влажного воздуха, водяного пара, агрессивных газов или следов масла, масляного тумана или жира
.
Стандартные исполнения нельзя эксплуатировать во взрывоопасных помещениях .
В случаях применения, когда непреднамеренная остановка или простой компрессора приводят к опасности для людей
или оборудования, следует принять соответствующие меры безопасности со стороны установки.

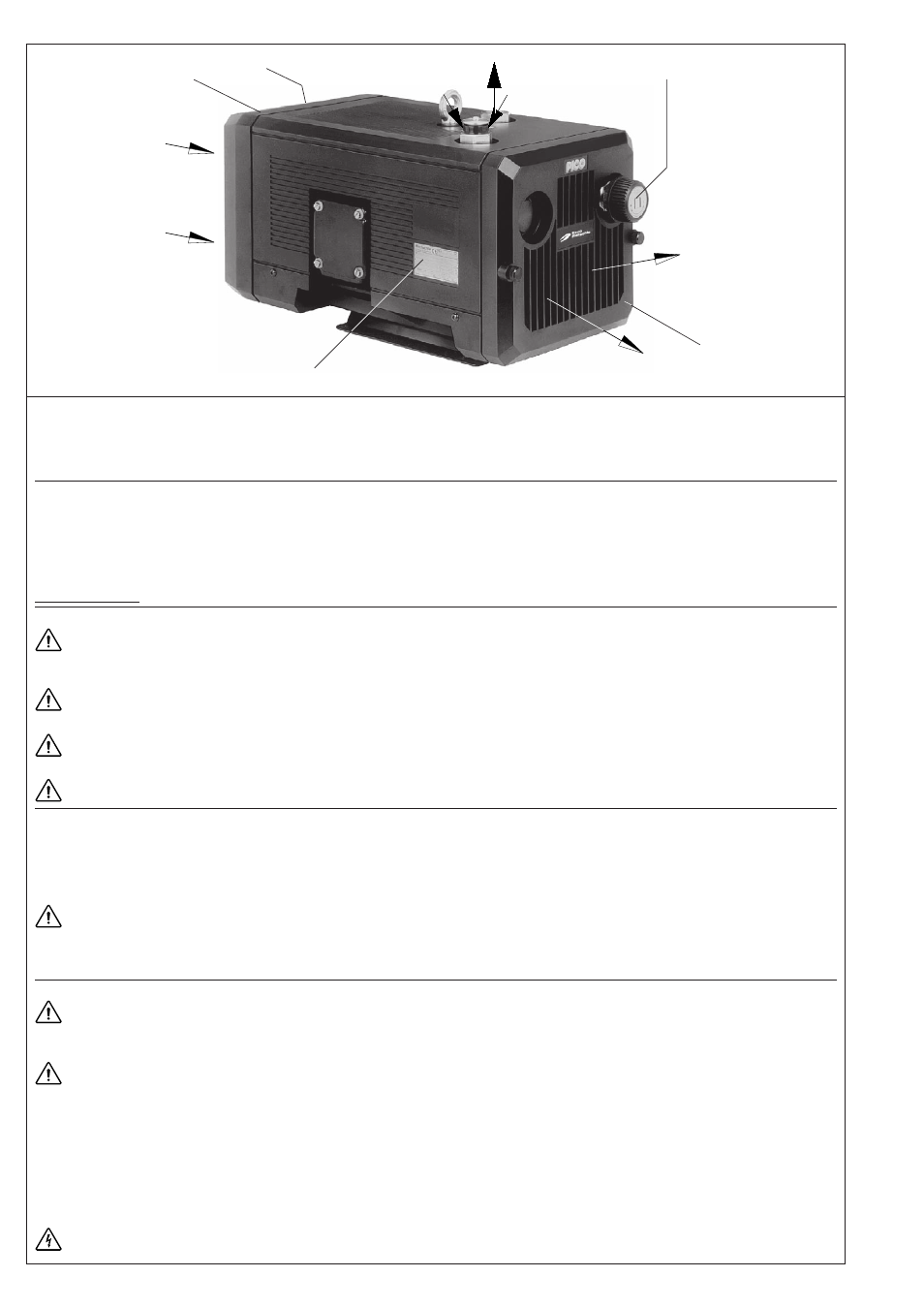

Обращение и установка (изображения ᕡ и ᕢ)
При демонтаже решётки выдувания (G), решётки всасывания (G1) и крышки корпуса (b) должно быть в наличии минимум 30 см
пространства для работ по обслуживанию. Следует дополнительно учесть, что входы (Е) и выходы охлаждающего воздуха (F) должны
находиться на расстоянии, как минимум, 10 см от ближайшей стенки (выходящий охлаждающий воздух не должен всасываться
вновь).
DLT могут эксплуатироваться без неполадок только в горизонтальном положении встраивания.
При установке на высоте более 1000 м над уровнем моря становится заметным снижение мощности. В таком случае
просим проконсультироваться с нами.
Установка компрессора на твёрдом грунте без фундаментных болтов возможна. При установке на опорную конструкцию рекомендуем
крепление с применением эластичных промежуточных элементов. Вибрация данных компрессоров с вращающимися ламелями очень
невелика.
Инсталляция (изображение ᕡ)
Компрессор не должен эксплуатироваться без серийных регулировочных и ограничительных клапанов, чтобы не было
превышено его допускаемое выходное давление (см. заводскую табличку).
При установке и эксплуатации следует соблюдать норму безопасности„ Компрессоры“ VBG 16.
1. Присоединение давления при (В).
При слишком узком и/или слишком длинном напорном трубопроводе обЪёмный расход компрессора уменьшается.
2. Электрические данные мотора – см. заводскую табличку (N), соотв., табличку мотора. Моторы удовлетворяют норме DIN EN 60034
и исполнены с классом защиты IP 55, а также с классом изоляции F. Соответствующая схема подключения находится в клеммной
коробке мотора (отпадает при исполнении со штеккерным подключением). Данные мотора следует сравнить с данными существующей
сети (род тока, напряжение, частота сети, допустимая сила тока).
3. Мотор подключить через выключатель защиты мотора (для увеличения надёжности следует предусмотреть выключатель защиты
мотора, а для уменьшения нагрузки растяжения подключающего кабеля следует предусмотреть специальное кабельное резьбовое
соединение).
Рекомендуем применение выключателей защиты мотора, выключение которых происходит с задержкой по времени, в зависимости
от возм. повышенного тока. Кратковременный повышенный ток может возникнуть при холодном запуске компрессора.
Электроинсталляция должна быть произведена только специалистом в данной области при соблюдении нормы ЕN
60204. Главный выключатель должен быть предусмотрен тем, кто эксплуатирует машину.
