4
ВНИМАНИЕ! Все подсоединения должны быть сделаны до подключения Системы к розетке электросети.

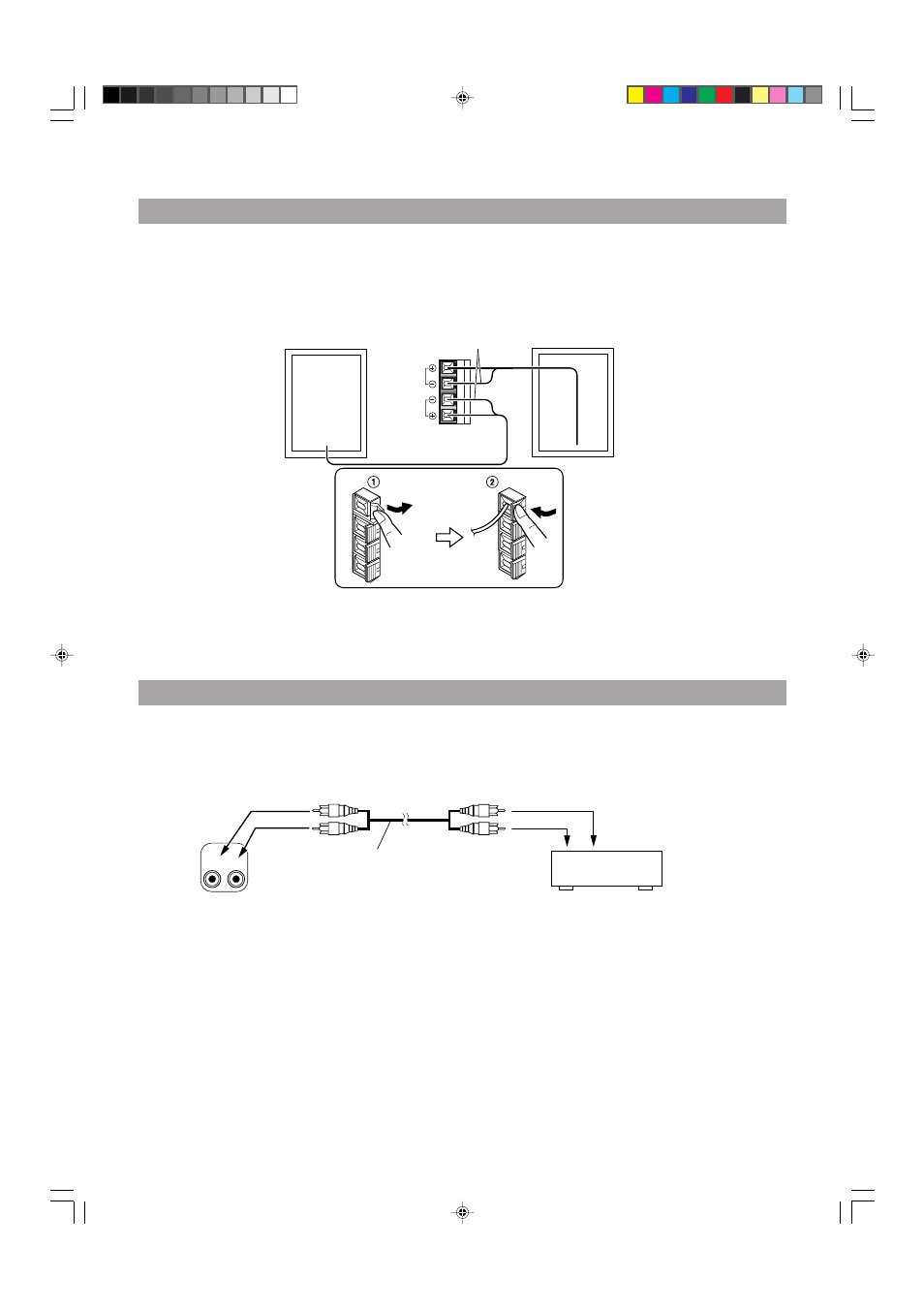

Подсоединение акустических колонок
Один конец провода от каждой акустической колонки необходимо подсоединить к соответствующей клемме на задней стороне Системы.
1. Откройте каждую клемму и плотно вставьте в нее провод акустической колонки, после чего закройте клемму.
2. Красную (+) и черную (–) клеммы на правой акустической колонке соедините с красной (+) и черной (–) клеммами с маркировкой
R (ПРАВЫЙ) на Системе.
Красную (+) и черную (–) клеммы на левой акустической колонке соедините с красной (+) и черной (–) клеммами с маркировкой
L (ЛЕВЫЙ) на Системе.
Черные
Сигнальный шнур
(не входит в комплект)
Штекер х 2
Штекер х 2
Подсоединение внешней аппаратуры
Правая акустическая
колонка (вид сзади)
Левая акустическая
колонка (вид сзади)
Минидиск-рекордер или
кассетная дека
(не входит в комплект)
К аудио выходу
L
R
SPEAKERS
IMPEDANCE
MIN 4
Ω
ВНИМАНИЕ!
Если телевизор установлен поблизости от акустических колонок, цвета телевизионного изображения могут
быть искажены. В этом случае отодвиньте акустические колонки от телевизора.
Возможно подключение внешней аппаратуры – используется только как воспроизводящее устойство.
Соедините выходные аудио разъемы внешней аппаратуры с разъемами LINE IN (AUX) на задней стороне системы с помощью
сигнального шнура (не входят в комплект).
LINE IN
(AUX)
R
L
