ВНИМАНИЕ! Все подсоединения должны быть сделаны до подключения Системы к розетке электросети.

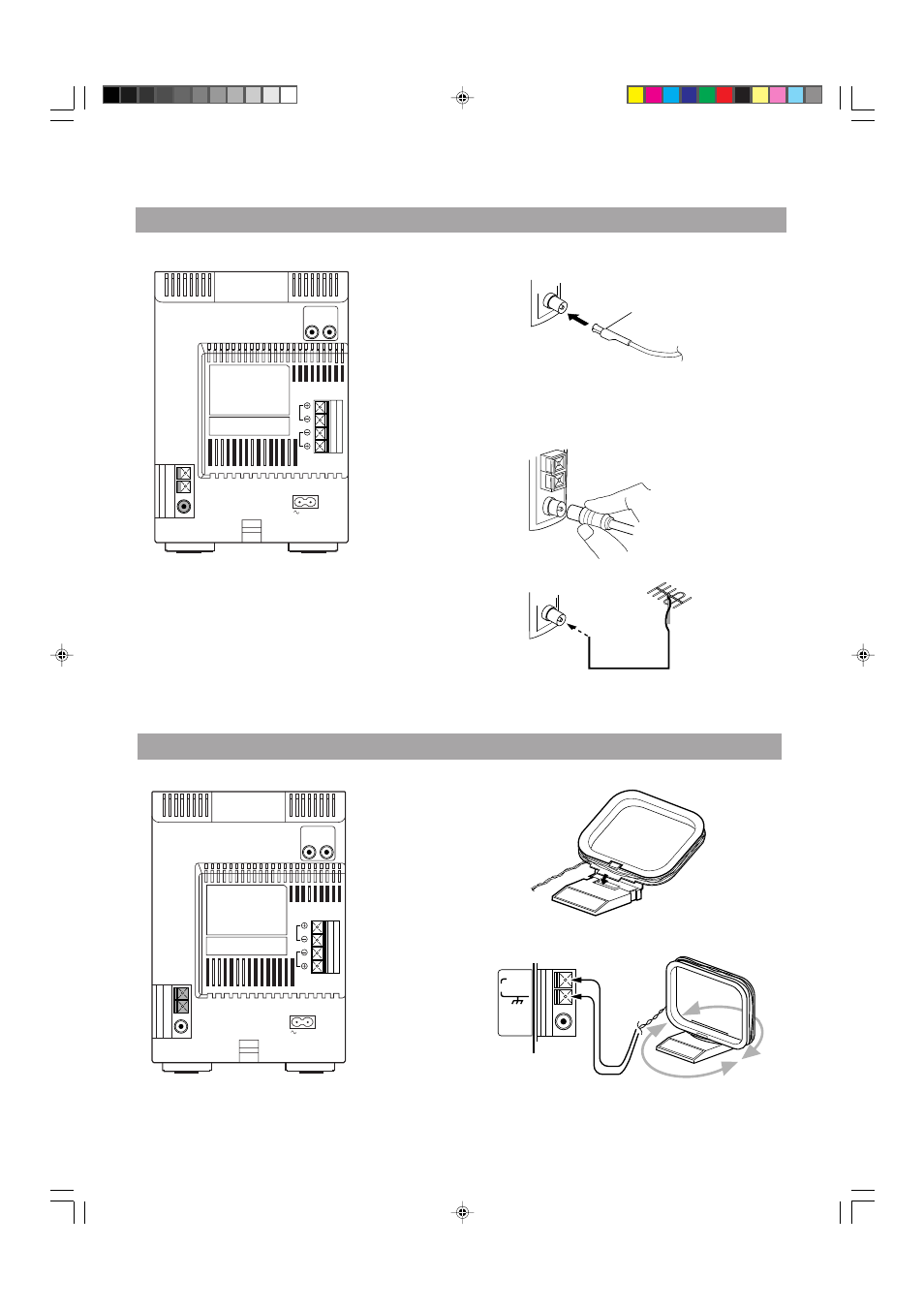

Подсоединение ФМ-антенны
Рамочная АМ-антенна (входит в комплект)
Прикрепите рамочную АМ-антенну к ее основанию путем введения
с защелкиванием лапок антенны в паз основания.
Подсоединение АМ-антенны (СВ/ДВ)
Поворачивайте рамку до получения наилучшего приема.
Использование входящей в комплект проволочной
антенны
Использование коаксиального разъема
(не входит в комплект)
75
Ω
антенну с коаксиальным штекером (IEC или DIN 45325) следует
вставлять в гнездо FM (75
Ω
) COAXIAL (КОАКСИАЛЬНЫЙ ВХОД ФМ
75 Ом).
При плохом приеме подсоедините наружную антенну.
Коаксиальный
кабель
Наружная ФМ-
антенна (не входит
в комплект)
Примечание: Перед присоединением 75
Ω
коаксиального кабеля
(с круглой проволокой, идущей к наружной
антенне) отсоедините проволочную ФМ-антенну,
входящую в комплект поставки.
Задняя панель устройства
Задняя панель устройства
ВНИМАНИЕ!
Во избежание помех установите антенны на
расстоянии от Системы, соединительного шнура
и шнура питания.
R
L
R
L
SPEAKERS
IMPEDANCE
MIN 4
Ω
AC IN
R
L
R
L
SPEAKERS
IMPEDANCE
MIN 4
Ω
AC IN
AM EXT
AM LOOP
FM (75
Ω
)
COAXIAL
ANTENNA
Проволочная ФМ-антенна
(входит в комплект)
