12

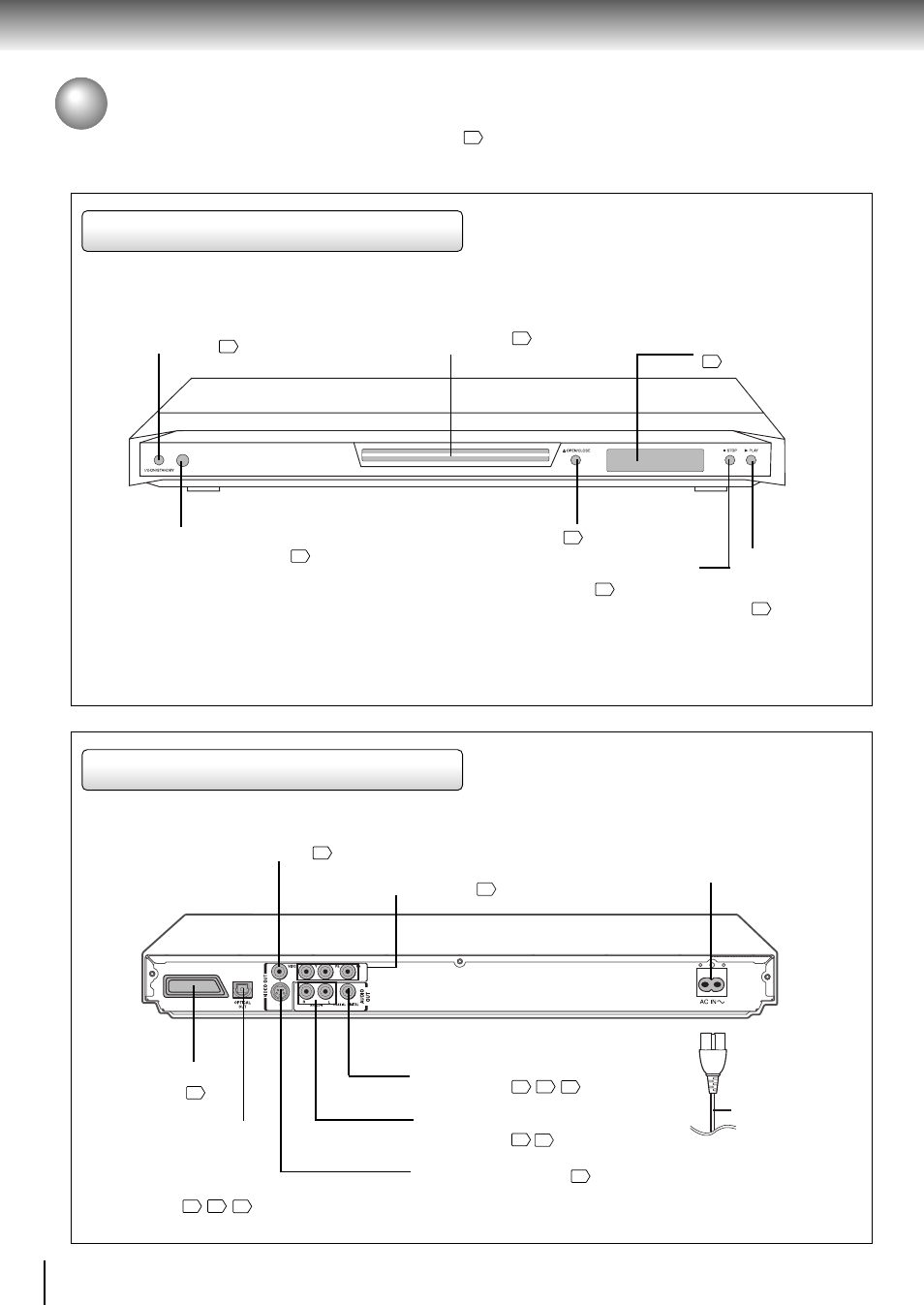

Введение
Задняя панель
Обозначение кнопок и индикаторов
Детали - см. страницу, номер которой приведен в рамке .
Передняя панель
Гнездо видеовыхода
18
Гнезда видеовыхода
(компонентный
видеосигнал)
19
Вход-подсоединение к сети
переменного тока
Силовой
шнур
Гнезда аналогового
аудиовыхода
18 19
Гнездо коаксиального цифрового
аудиовыхода
21 22 23
Гнездо СКАРТ
(SCART)
18
Гнездо видеовыхода S
18
Кнопка ВКЛ./
ОЖИДАНИЕ
26
Отсек для дисков
26 DVD дисплей
13
Сенсор
«Дистанционный»
Кнопка СТОП
27
Кнопка ПРОПУСК
26
Кнопка
ВОСПРОИЗ
ВЕДЕНИЕ
26
15
ГНЕЗДО ДЛЯ
ОПТИЧЕСКОГО
ЦИФРОВОГО КАБЕЛЯ
АУДИО-ВЫХОДА
21 22 23
