Pioneer DV-454 - Инструкция (Страница 13)

Подсоединение 02
Русский
13
Ru

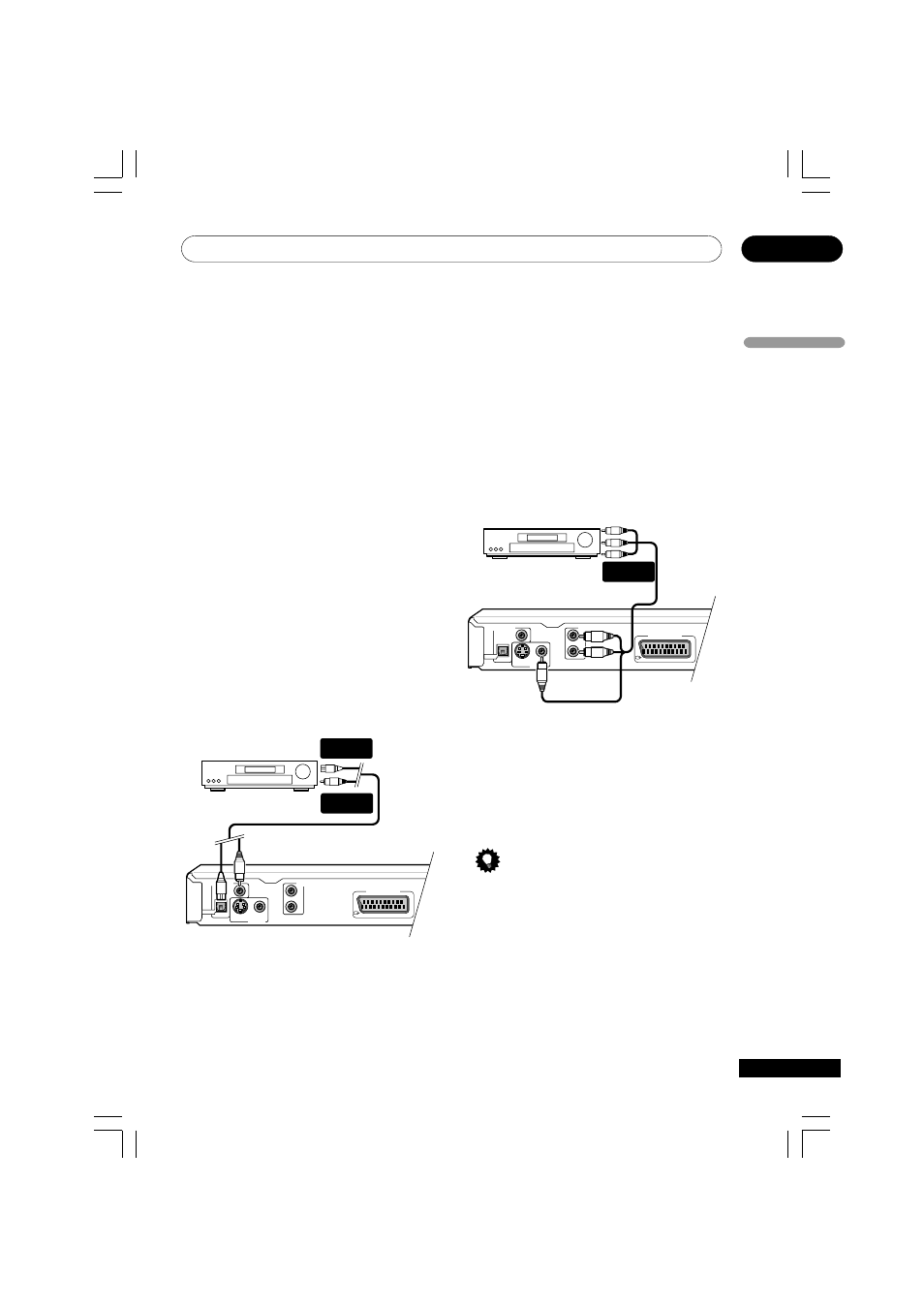

Подсоединение к AV
приемнику
Чтобы наслаждаться мультиканальным звуком
окружения вы должни подсоединить этот
проигрыватель к AV приемнику с помощью
дигитального выхода. DV-454 снабжен обеими
коаксиальными и дигитальными гнездами;
используйте любой подходящий. DV-350
снабжен только коаксиальным гнездом.
В добавок к дигитальному соединению, мы
советуем вам также соединение с
использованием стерео аналог соединения.
Вы возможно также хотите подсоединить видео
выход к вашему AV приемнику. Вы можете
использовать любой из видео выходов,
доступных на этом проигрвателе (иллюстрация
показывает стандартное (составное)
соединение).
1 Подсоедините одно из DIGITAL OUT гнезд на
этом проигрывателе к дигитальному выходу на
вашем AV приемнике.
DIGITAL AUDIO OUT
S
L
R
VIDEO OUT
COAXIAL
OPTICAL
AUDIO OUT
AV CONNECTOR (RGB)-TV
AV receiver
DIGITAL IN
OPTICAL
DIGITAL IN
COAXIAL
Это дает вам возможность получить
мультианальный звук окружения.
Для оптического соединения, используйте
оптический кабель (не приложен), чтобы
соединить
OPTICAL DIGITAL OUT гнездо с
оптическим выходом на AV приемнике.
Для коаксиального соединения, используйте
коаксиальный кабель (похожий на приложеный
видео кабель), чтобы соединить
COAXIAL
DIGITAL OUT гнездо с коаксиальным выходом на
вашем AV приемнике.
2 Соедините аналог AUDIO OUT L/R и VIDEO
OUT гнезда на этом проигрывателе с набором
аналог аудио и видео входов на вашем AV
приемнике.
DIGITAL AUDIO OUT
S
L
R
VIDEO OUT
COAXIAL
OPTICAL
AUDIO OUT
AV CONNECTOR (RGB)-TV
AV receiver AUDIO/
VIDEO INPUT
Рисунок показывает стандартные видео
соединения, но вы можете по желанию
использовать S-видео или SCART кабельные
соединения, если оны доступны.
3 Соедините видео выход AV приемника с
видео входом на вашем телевизоре.
Подсказка
• Как правило вам нужно подсоединять одни
и те же видео кабели к вашему DVD
проигрывателю и к AV приемнику, а также
к AV приемнику и к телевизору.
AV приемник
AV приемник
