Подсоединение 02
10
Ru
4 AC IN
Здесь подсоедините прложенный шнур питания,
а затем подключите к разетке.
5 VIDEO OUT
Это стандартный видео выход, который вы
можете подсоединить к вашему телевизору или
AV приемнику с помощью приложенных аудио/
видео кабелей.
6 S (S-VIDEO выход)
Это S-видео выход, который вы можете
использовать вместо видео выхода, который
упоминается в пункте
5.
7 DIGITAL AUDIO OUT – OPTICAL
(только для DV-454)
Это дигитальный аудио выход для
подсоединения к AV приемнику, который
совместим с PCM, Dolby Digital, DTS и/или MPEG
и оснащен оптическим дигитальным входом.
Подсоедините с помощью дигитального аудио
кабеля, который есть в продаже.
Подсказка
• Может быть полезным использовать
инструкции по эксплуатации к другим
компонентам, которые вы подсоединяете к
этому проигрывателю.
• Если вы встретитесь с каким-то
незнакомым термином в этом разделе,
просмотрите Словарь начиая с
стр. 51.
Когда вы подсоединяете этот проигрыватель к
вашему телевизору, к AV приемнику или к
другим компонентам убедитесь, что все они
выключены ит отключены от питания.
1 DIGITAL AUDIO OUT – COAXIAL
Это дигитальный аудио выход для
подсоединения к AV приемнику, который
совместим с РСМ, Dolby Digital, DTS и/или
MPEG, и оснащен коаксиальным дигитальным
вводом.
Подсоедините с помощью коаксиального
дигитального или аудио кабеля, который есть в
продаже.
2 AUDIO OUT L / R
Эта пара аналог аудио выходов подсоединяет
ваш телевизор, AV приемник или стерео
систему. Даже если вы подсоединили один из
дигитальных выходов, мы советуем вам также
подсоединить эти гнезда.
Используйте приложенные аудио/видео кабели
про соединении этих гнезд. Проследите, чтобы
цвет кабелей соответствовал цвету гнезд, для
правильного стерео звука.
3 AV CONNECTOR (RGB) - TV
Это комбинированый аудио и виео выход для
подсоединения к телевизору, который снабжен
SCART входом. Соединяйте с помощью SCART
кабеля. Тип видео вывода может быть
отрегулировано, чтобы соответствовать вашему
телеприемнику. См.
стр. 12 и 41.

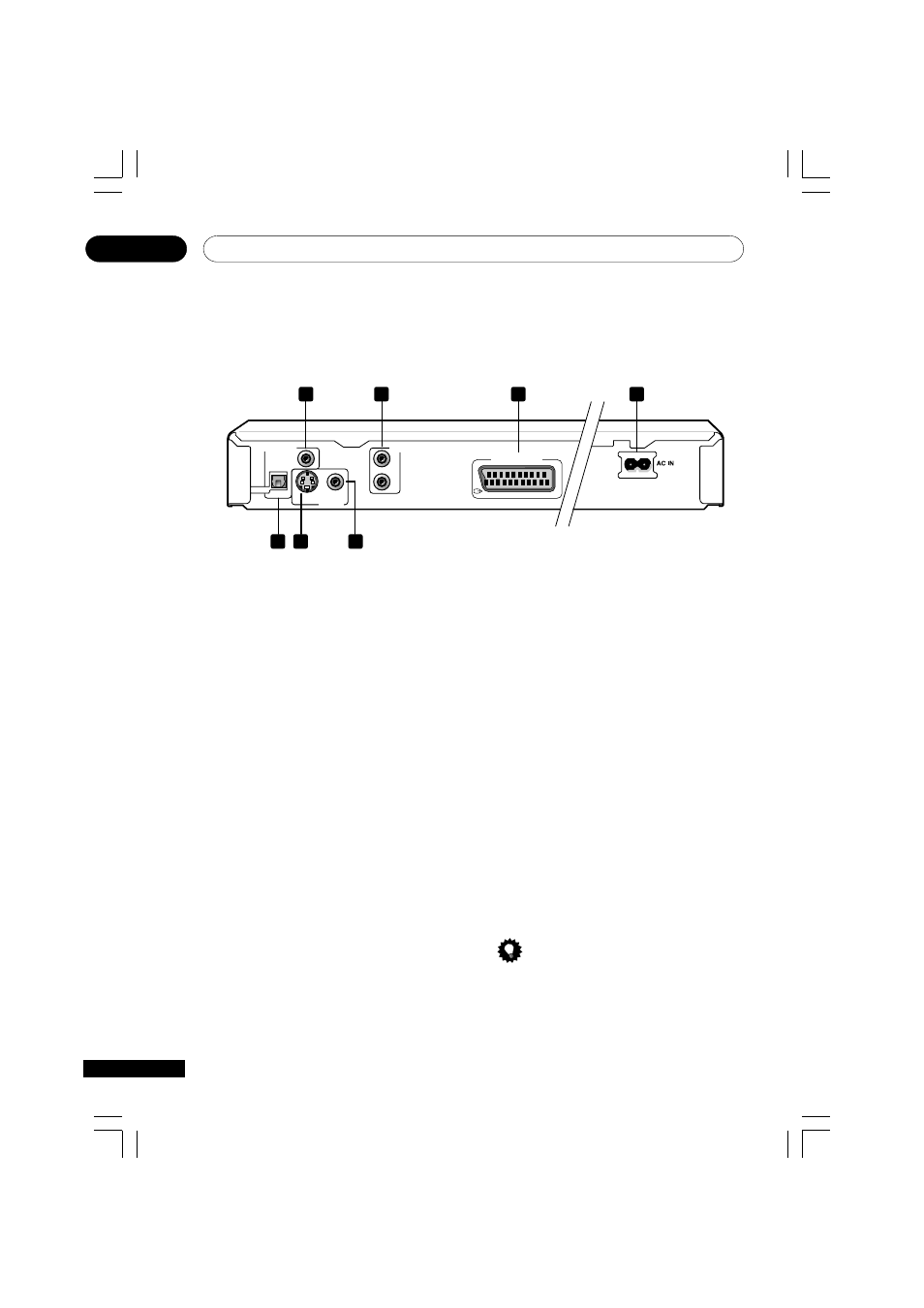

Соединения на задней панели
DIGITAL AUDIO OUT
S
L
R
VIDEO OUT
COAXIAL
OPTICAL
AUDIO OUT
AV CONNECTOR (RGB)-TV
1 2 3 4
5 6 7
