u Полностью выкрутите установочный винт Fig. 6 (40) и
вкрутите на противоположной стороне на нижнем
опорном кронштейне, чтобы он был заподлицо с этим
кронштейном.
u Открутите Fig. 6 (29) опорную деталь Fig. 6 (28) и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u Переставьте пробку Fig. 6 (21) в свободное отверстие.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 6 (27) .
u Снова прикрутите опорный кронштейн Fig. 6 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u Вновь установите опорный винт Fig. 6 (22) в комплекте
с шайбой и регулируемой опорой.
u Затяните установочный винт Fig. 6 (40) .

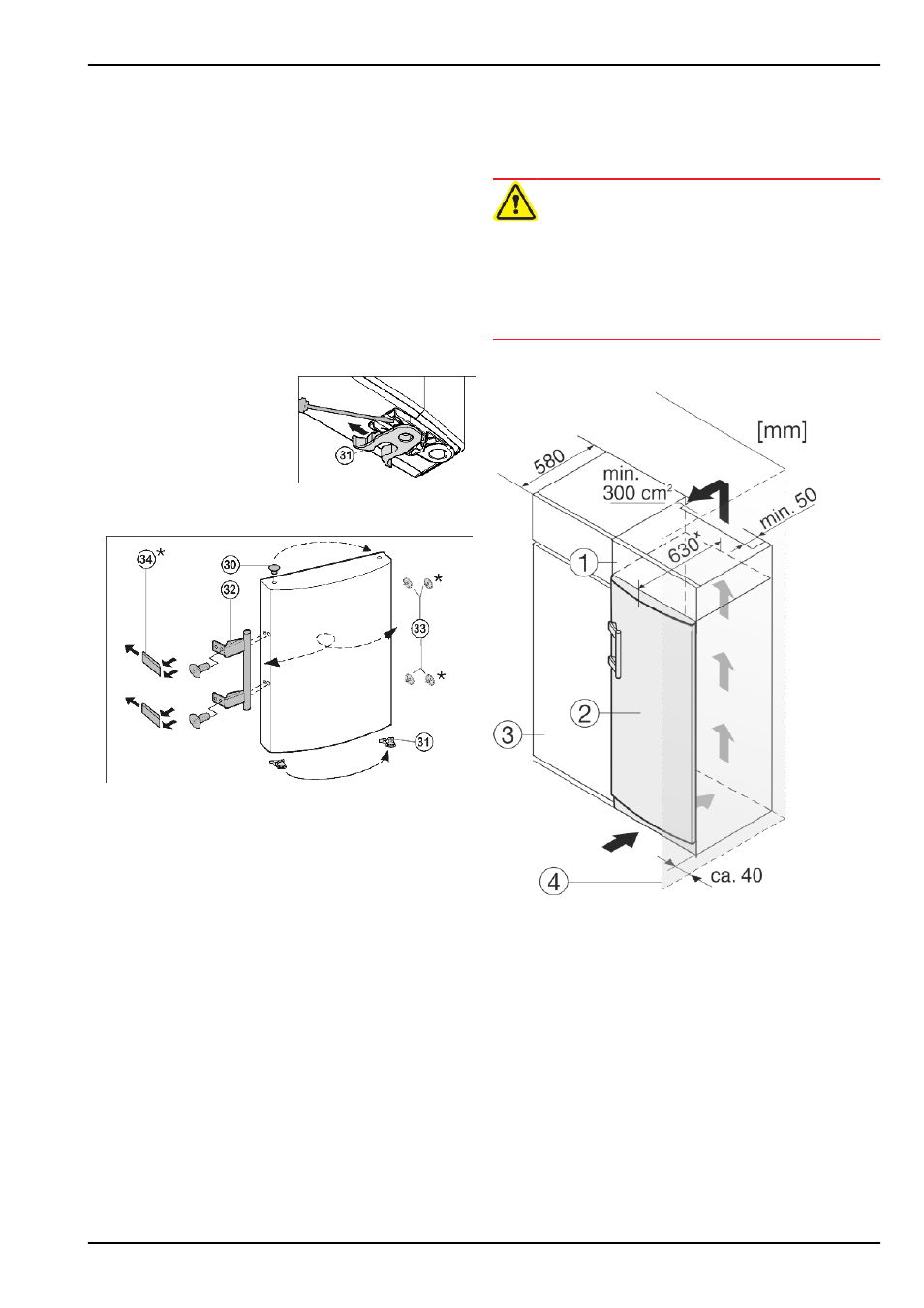

4.3.5 Перестановка ручки
u переставить
пружинный зажим
Fig. 7 (31) : Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 7
Fig. 8
u Извлеките пробку Fig. 8 (33) из опорной втулки дверцы
и переставьте.
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 8 (32) , пробку Fig. 8 (33) и
прижимные пластины* Fig. 8 (34) .
u При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.6 Монтаж двери
u Установите дверцу сверху на нижний опорный палец
Fig. 6 (22) .
u Закройте дверцу.
u Установите верхний опорный кронштейн Fig. 4 (12) на
новой стороне шарнира и защелкните в дверце.
u Прикрутите верхний опорный кронштейн Fig. 4 (12) (с
моментом 4 Нм)(2 шт. Torx® 25) Fig. 4 (13) . При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u Защёлкните крышку Fig. 4 (10) и крышку Fig. 4 (11) на
противоположной стороне.
4.3.7 Выравнивание дверцы
u При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 6 (25) параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u Прикрутите опорные подставки 4 Нм.
u Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку
Fig. 9
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
x В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 мм
(см. 4.2) .
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство Fig. 9 (2) по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 9 (1) .
При комбинировании с кухонными шкафами (глубина
макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом Fig. 9 (3) . Устройство
выступает сбоку на 34 мм x и по центру на 50 мм x относи-
тельно передней стенки кухонного шкафа.
Важно для вентиляции:
Ввод в работу
