Страница 7: Ввод в работу

Advertising
background image

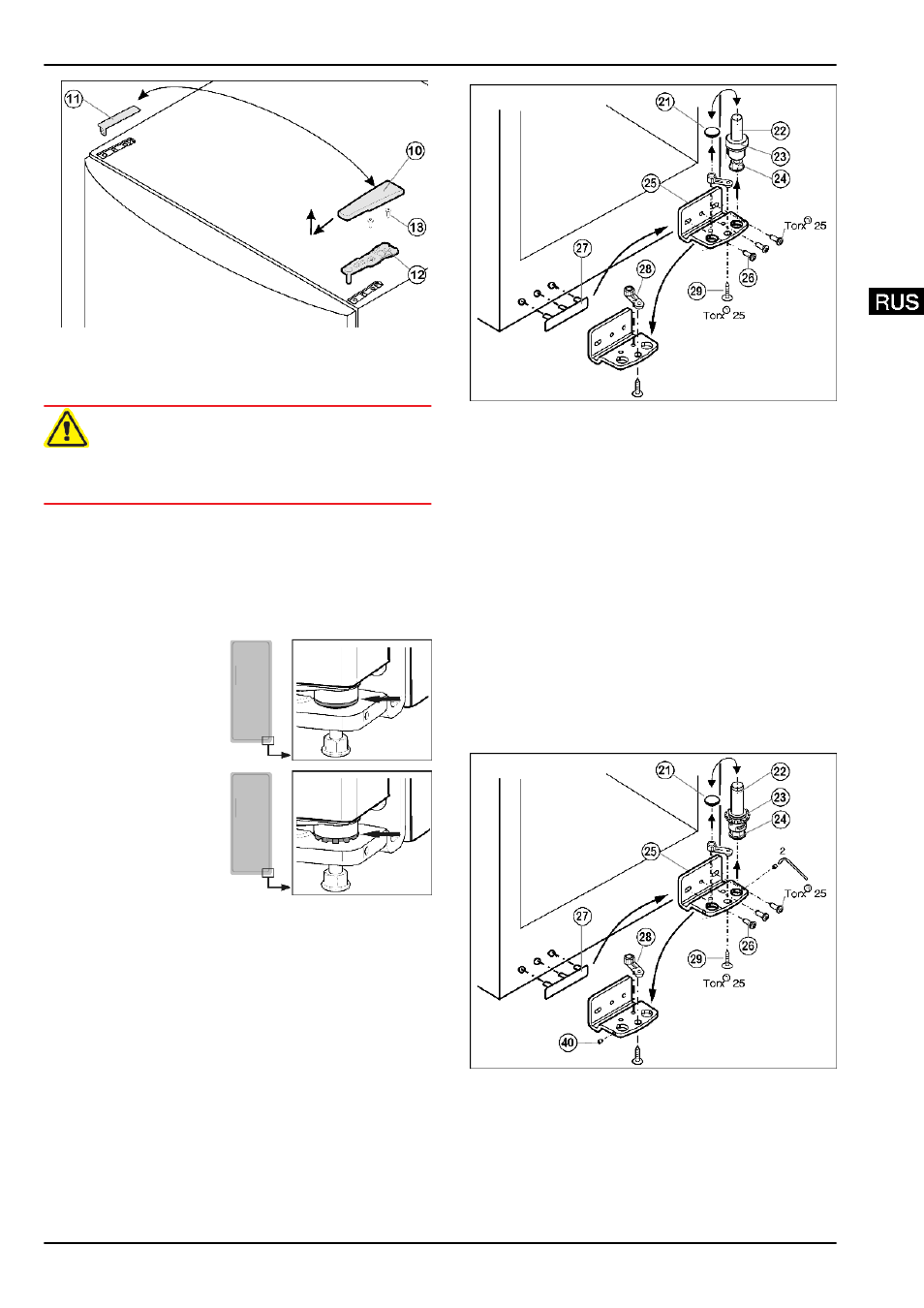

Fig. 4

u

Закройте дверцу.

u

Потяните крышку

Fig. 4 (10)

вперед и вверх.

u

Снимите крышку

Fig. 4 (11)

.

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхний опорный кронштейн

Fig. 4 (12)

(2 шт.

Torx® 25)

Fig. 4 (13)

и вытяните вверх.

u

Дверь приподнимите и отставьте в сторону.

4.3.2 Как отличить опорные детали

Некоторые устройства снабжены регулятором высоты на

опорном винте нижнего опорного кронштейна.

u

Для устройств без

регулировки

по

высоте далее с пункта

(см. 4.3.3) .

u

Для устройств с регу-

лировкой по высоте

далее

с

пункта.

(см. 4.3.4)

4.3.3 Перестановка опорных деталей

для устройств без регулировки по высоте

Fig. 5

u

Извлеките опорный винт

Fig. 5 (22)

в комплекте с

шайбой

Fig. 5 (23)

и регулируемой опорой

Fig. 5 (24)

,

вытягивая его вверх.

u

Снимите пробку

Fig. 5 (21)

.

u

Открутите

Fig. 5 (26)

опорный кронштейн

Fig. 5 (25)

.

u

Открутите

Fig. 5 (29)

опорную деталь

Fig. 5 (28)

и, пере-

ставив в отверстие на противоположной стороне опор-

ного кронштейна, снова прикрутите.

u

Осторожно снимите и переставьте на противопо-

ложную сторону крышку со стороны ручки

Fig. 5 (27)

.

u

Снова прикрутите опорный кронштейн

Fig. 5 (25)

на

новой стороне шарнира (с моментом 4 Нм). При необ-

ходимости используйте аккумуляторный шуруповерт.

u

Переставьте пробку

Fig. 5 (21)

в свободное отверстие.

u

Вновь установите опорный винт

Fig. 5 (22)

в комплекте

с шайбой и регулируемой опорой. При этом фиксатор

должен быть направлен назад.

4.3.4 Перестановка опорных деталей

для устройств с регулировкой по высоте

Fig. 6

u

Отвинтите установочный винт

Fig. 6 (40)

приблизи-

тельно на один оборот прилагаемым торцевым ключом.

u

Извлеките опорный винт

Fig. 6 (22)

в комплекте с

шайбой

Fig. 6 (23)

и регулируемой опорой

Fig. 6 (24)

,

вывинчивая его вверх.

u

Снимите пробку

Fig. 6 (21)

.

u

Открутите

Fig. 6 (26)

опорный кронштейн

Fig. 6 (25)

.

Ввод в работу

7
