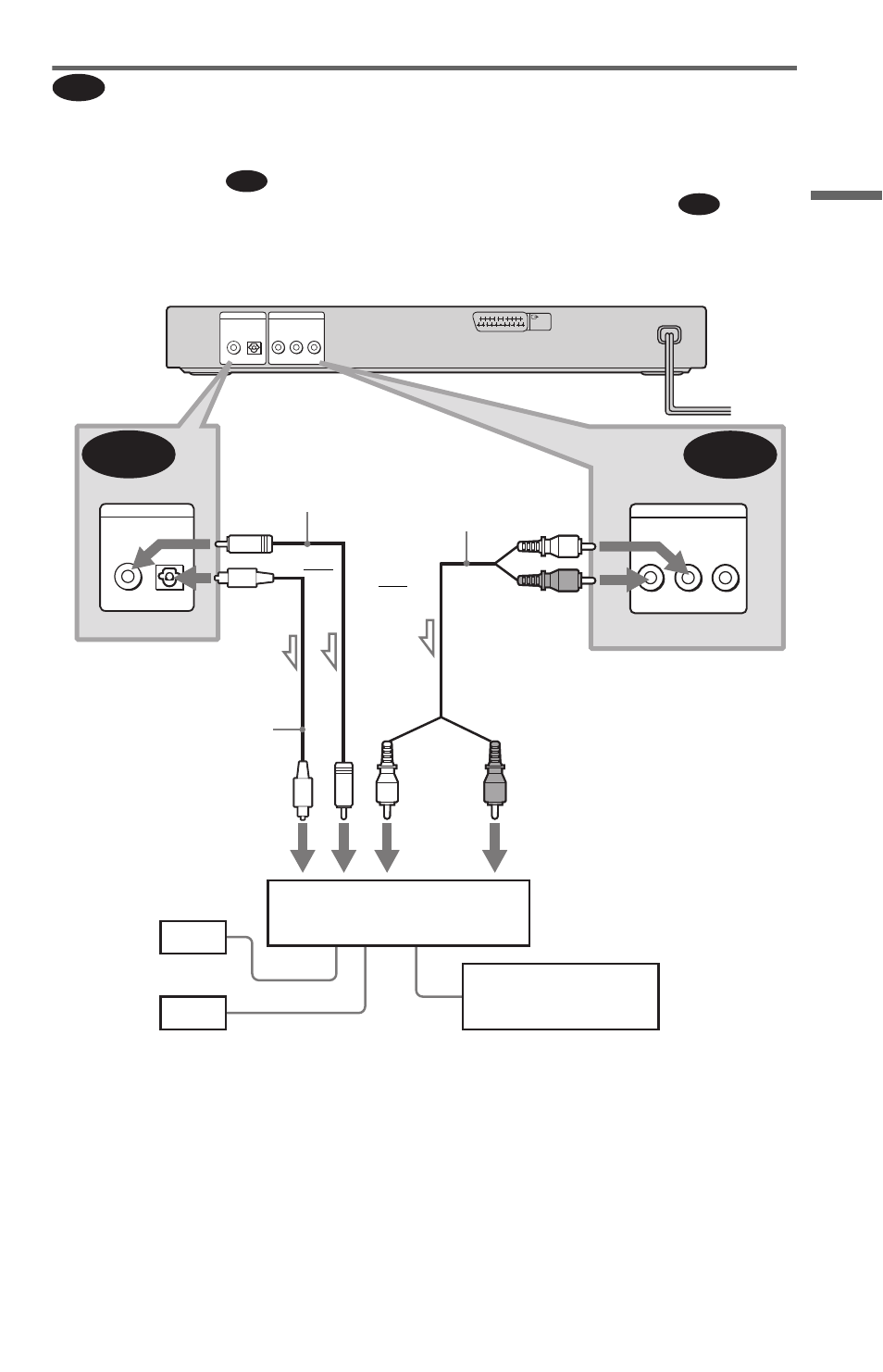

Подключение к стереоусилителю (ресиверу) и 2
громкоговорителям/Подключение к деке MD или DAT
Если стереоусилитель (ресивер) имеет только входные аудиогнезда L и R,
используйте схему
. Если на усилителе (ресивере) имеется цифровое входное
гнездо или при подключении к деке MD или DAT, используйте схему
. В этом
случае проигрыватель можно также подключить напрямую к деке MD или DAT,
не используя стереоусилитель (ресивер).
* только DVP-NS430/NS433
B
B-1
B-2
COAXIAL
OPTICAL
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL
OPTICAL
DIGITAL OUT
LINE OUT
R-AUDIO-L
VIDEO
L
C E N T E R
LINE
(RGB)
-TV
B-2
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
LINE OUT
R-AUDIO-L
VIDEO
B-1
Проигрыватель CD/DVD
или
Стереоусилитель (ресивер)
Дека MD/Дека DAT
Передний (L)
Передний (R)
[Громкоговорители]
(белый)
(красный)
(красный)
(белый)
Коаксиальный
цифровой шнур
(не прилагается)
Стерео
аудиошнур (не
прилагается)
к входному аудиогнезду
к коаксиальному или
оптическому цифровому
входному гнезду
Оптический цифровой шнур
(не прилагается)
Перед подключением
снимите крышку с гнезда
(только DVP-NS430/NS433)
или
l : Направление сигнала
к гнезду LINE OUT L/R
(AUDIO)
к гнезду DIGITAL OUT
(COAXIAL или OPTICAL*)
,продолжение на следующей странице
