Пункт 3: Подсоединение видеокабелей
Подключите этот проигрыватель к видеомонитору, видеопроектору или
усилителю AV (ресиверу) с помощью видеокабеля. Выберите один из образцов
A
- B в соответствии с входным разъемом на видеомониторе, видеопроекторе или
усилителе AV (ресивере).

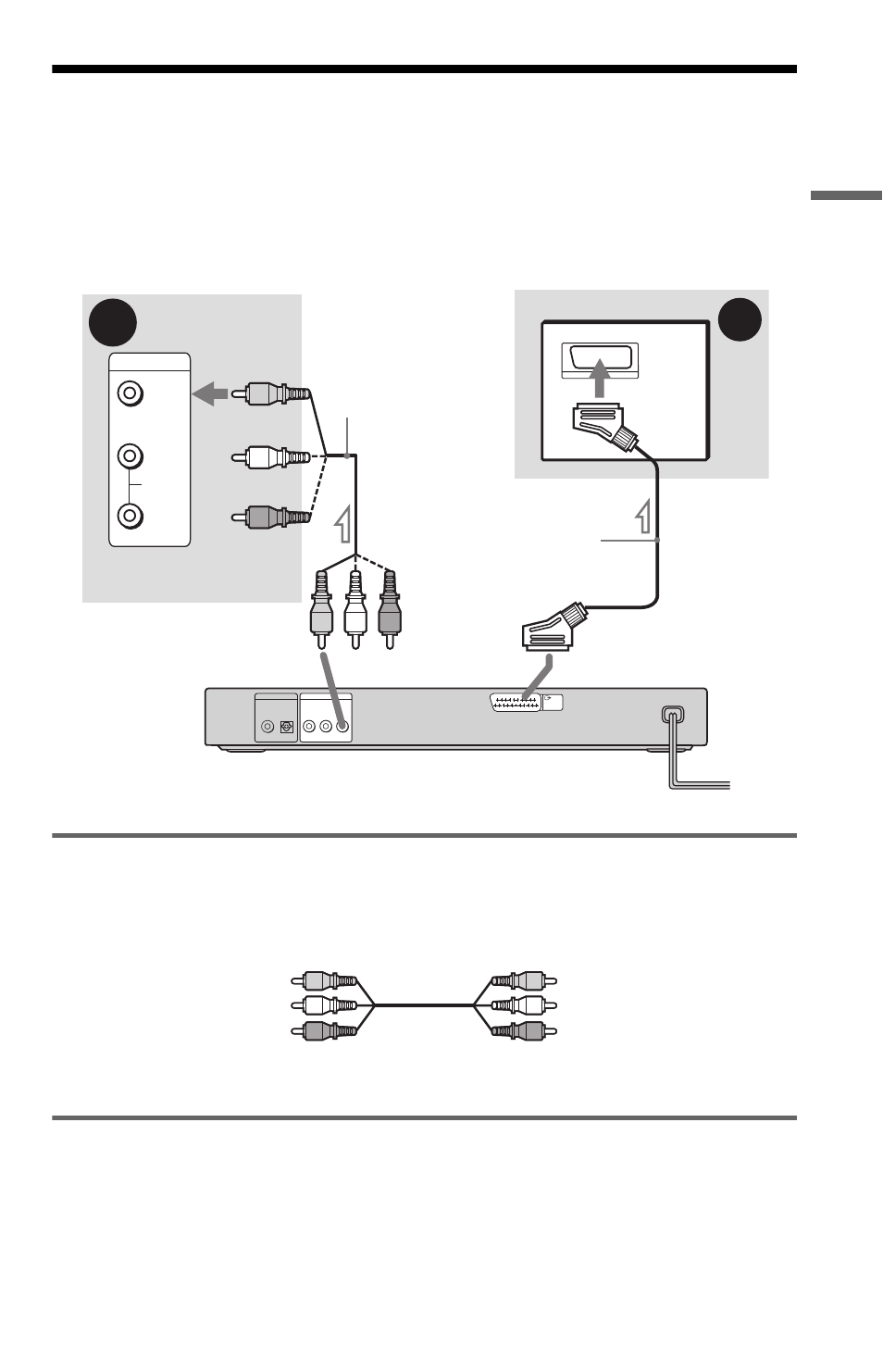

A
Подключение к входному видеогнезду
Подключите желтый штекер соединительного аудио-/видеошнура (не
прилагается) к желтым (видео) гнездам. Вы получите изображение стандартного
качества.
Красный и белый штекеры используются для подключения к аудиогнездам
(стр. 20). (Это делается только при подключении к телевизору.)
B
Подключение к входному гнезду SCART (EURO AV)
Подключите кабель SCART (EURO AV) (не прилагается). Следите за тем, чтобы
подсоединения выполнялись плотно, чтобы избежать гудения и шума. Если
подсоединение выполняется с помощью кабеля SCART (EURO AV), убедитесь,
что телевизор может принимать сигналы S VIDEO или RGB. См. инструкции по
эксплуатации, прилагаемые к подключаемому телевизору. Если Вы установите
пункт “LINE” в положение “S VIDEO” или “RGB” в меню “НАСТРОЙКА
A
VIDEO
AUDIO
INPUT
L
R
B
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL
OPTICAL
DIGITAL OUT
LINE OUT
R-AUDIO-L
VIDEO
LINE
(RGB)
-TV
l : Направление сигнала
к входному гнезду SCART
(EURO AV)
Соединительный
аудио-/видеошнур
(не прилагается)
к гнезду LINE OUT (VIDEO)
кабель SCART
(EURO AV) (не
прилагается)
(желтый)
видеомонитор, видеопроектор,
усилитель AV (ресивер)
(желтый)
к гнезду t LINE (RGB) - TV
ТВ
Проигрыватель CD/DVD
Желтый (видео)
Белый (L)
Красный (R)
Желтый (видео)
Белый (L)
Красный (R)
,продолжение на следующей странице
