ОСНОВНЫЕ СОЕДИНЕНИЯ

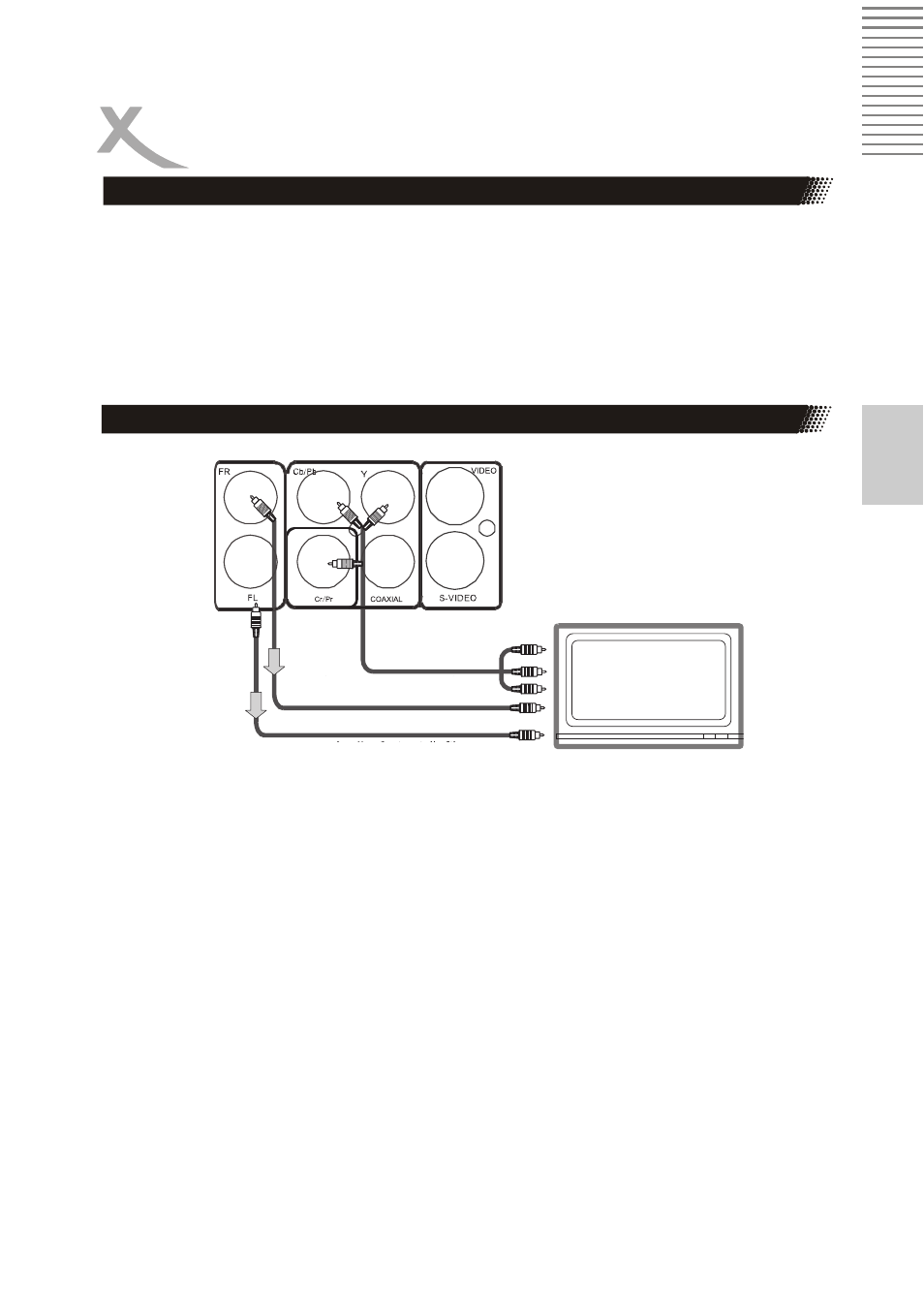

Подключение к телевизору
Подключение к стереофоническому телевизору
•
Перед выполнением соединений обязательно выключите плеер и другое устройство,
которое собираетесь подключить.
•
Прежде чем подключать другое устройство, внимательно прочтите инструкции.
•
Тщательно соблюдайте цветовую кодировку при подключении аудио и видеокабелей.
•
Пожалуйста, используйте только один тип соединения телевизора с данным плеером и
выбирайте правильный видеовыход.
Подключите RCA кабель (в комплекте) с красной и белой маркировками в соответствующие по
цвету гнезда FR и FL на задней панели проигрывателя и телевизора.
Подключите RCA кабель (в комплекте) с желтой маркировкой штекера к разъему VIDEO Вашего
проигрывателя и соответствующему разъему на телевизоре.
Чтобы получить более высокое качество изображения (вместо соединения по разъему VIDEO),
советуем Вам кабелем формата S-Video соединить соответствующий выход плеера с входом S-
Video телевизора. Настройка «Video out» [Видеовыход] в данном случае должна быть
установлена на значение S-Video.
Для наилучшего качества изображения (вместо соединения по разъемам VIDEO или S-Video),
компонентным кабелем соедините Y, CB, CR разъемы плеера с тремя соответствующими
разъемами телевизора (не все ТВ имеют данный разъем подключения). Настройка «Video
out» [Видеовыход] в данном случае должна быть установлена на значение YCbCr или YPbPr.
Примечания:
•
Одновременно можно использовать только ОДИН тип соединения с телевизором. Если ваш
телевизор не поддерживает функцию Y, PB, PR, не переключайте настройку плеера «VIDEO
OUT» на значение «Y, PB, PR», иначе видеосигналы не будут подаваться на выход.
•
Обращаем внимание пользователей на следующее: не все телевизоры высокого разрешения
совместимы с данным плеером, из-за этого на экранном видеоизображении могут возникать
паразитные «узоры» и искажения.
Телевизор
Компонентный видеовыход
Аудиовыход (правый канал)
Аудиовыход (левый канал)
