8

Italiano

ASUS M4N68T PRO

1.

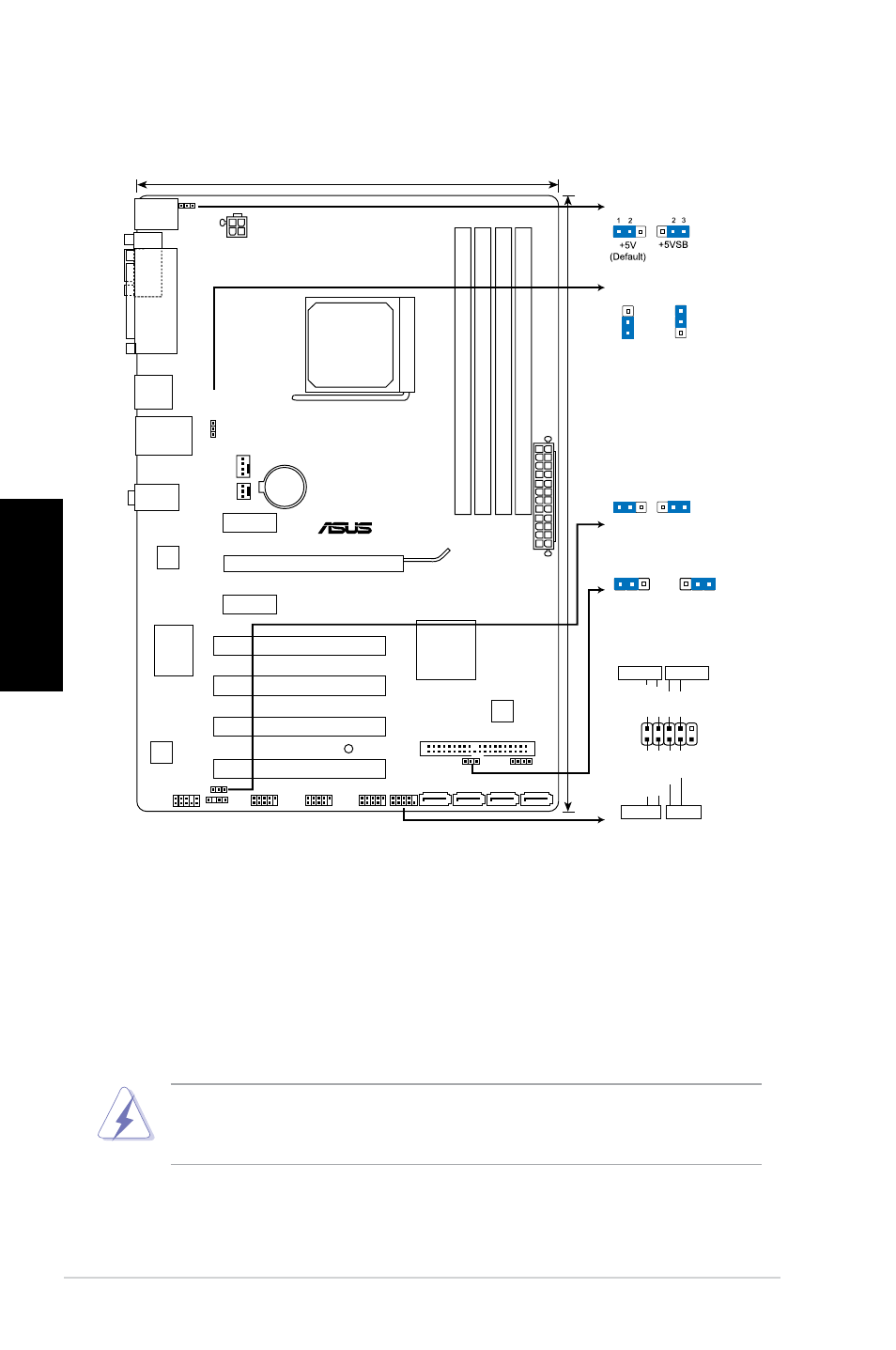

Diagramma disposizione scheda madre

2.

Installazione della CPU

Installazione della CPU:

1. Trovare la presa CPU nella scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
3. Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della

CPU combaci con l’angolo del socket dove c’è il tirandolo.

4. Inserire completamente con delicatezza la CPU nella presa.

5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la

CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.

La CPU può essere inserita solamente con un corretto orientamento. NON

forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare

la CPU!

M4N68T PRO

PCIEX16

PCIEX1_1

PCIEX1_2

PCI3

PCI4

PCI2

PCI1

USB910

USB78

USB56

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8211CL

KBMS

8Mb

BIOS

SB_PWR

CLRTC

SPEAKER

USBPW5-10

USBPW1-4

KBPWR

20.8cm(8.2in)

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

AUDIO

LPT

COM

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

NVIDIA

®

MCP68 SE

F_PANEL

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET
