ASUS M4N68T PRO
1.

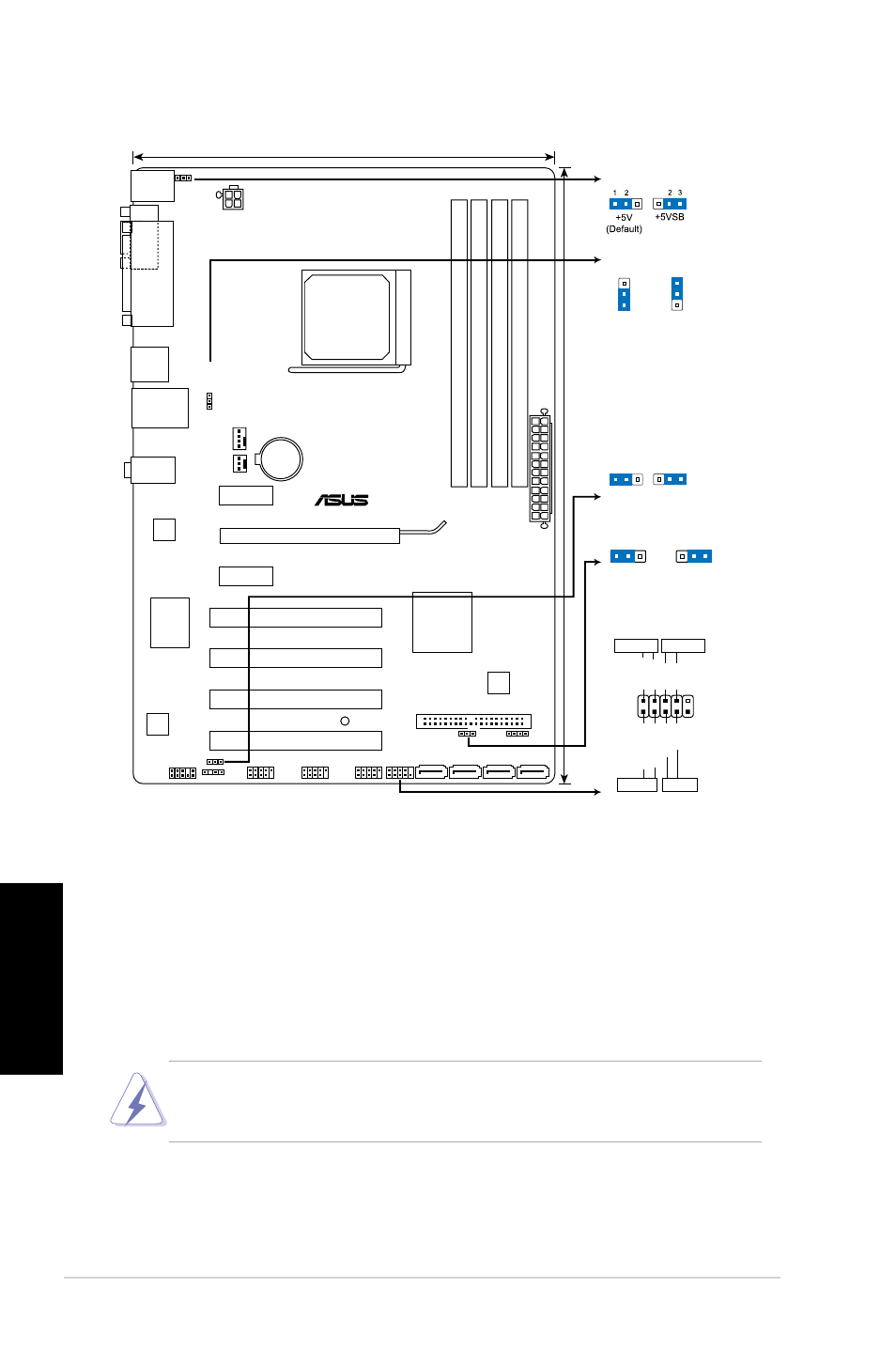

Формат материнской платы
2.
Установка процессора
Для установки процессора выполните следующее:
1. Найдите на материнской плате сокет для процессора.
2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.
3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал
с углом сокета, обозначенным маленьким треугольником.
4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.
5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок
должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.
Существует только одно правильное положение процессора при установке. Не применяйте
излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не
повредить процессор!
M4N68T PRO
PCIEX16
PCIEX1_1
PCIEX1_2
PCI3
PCI4
PCI2
PCI1
USB910
USB78
USB56
SPDIF_OUT
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8211CL
KBMS
8Mb
BIOS
SB_PWR
CLRTC
SPEAKER
USBPW5-10
USBPW1-4
KBPWR
20.8cm(8.2in)
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module)
DDR3 DIMM_A2 (64bit, 240-pin module)
DDR3 DIMM_B2 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
AUDIO
LPT
COM
LAN1_USB12
USB34
30.5cm(12.0in)
PRI_IDE
NVIDIA
®
MCP68 SE
F_PANEL
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-4
KBPWR
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
