29
ASUS M2N-XE
Български
2.
Монтаж на процесор
Моля, следвайте описаните по-долу инструкции за инсталиране на процесора.
1.
Намерете 940-пиновия AM2 сокет върху дънната платка.
2.
Повдигнете лостчето на сокета до 90°.
1.

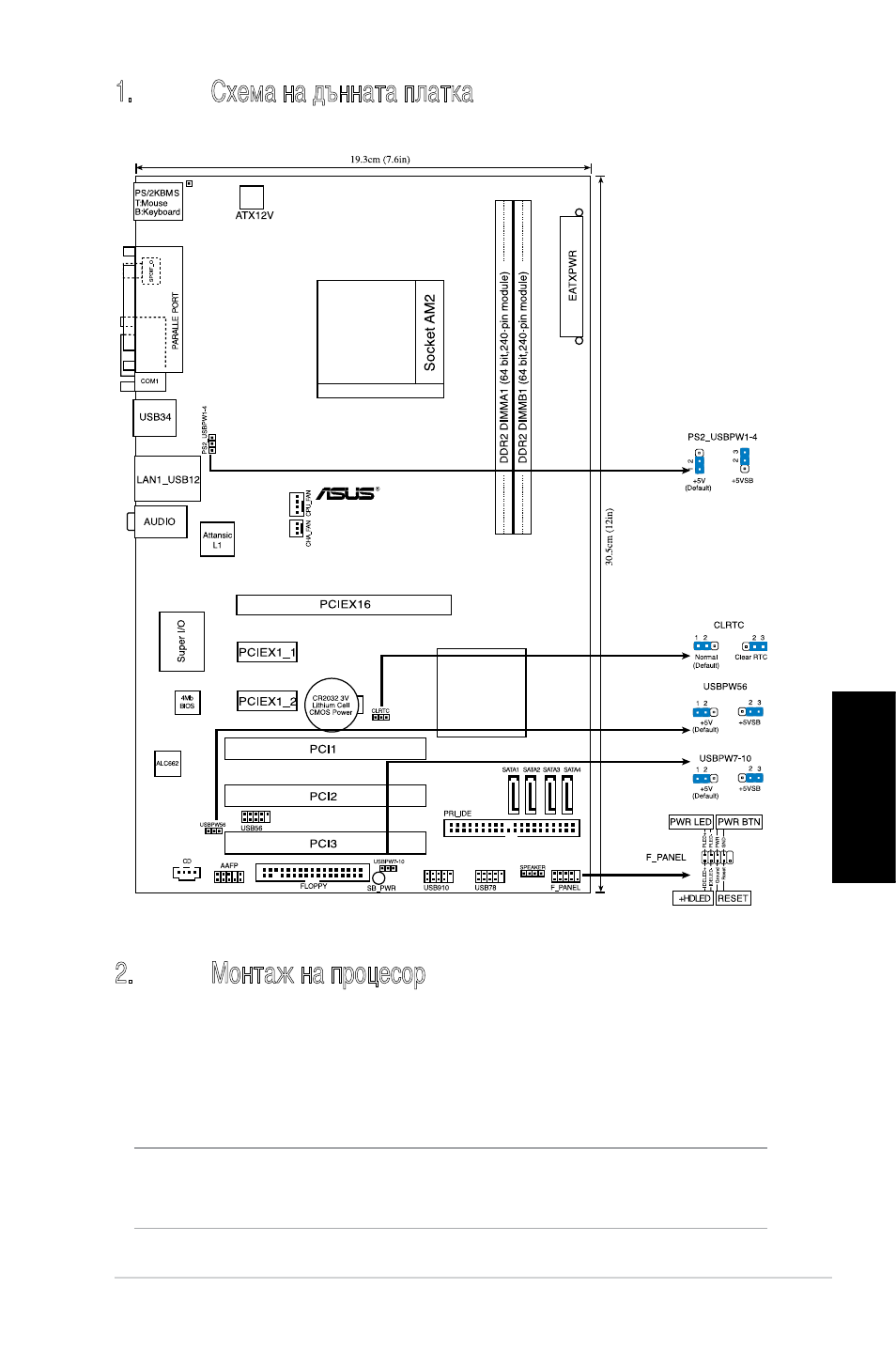

Схема на дънната платка
Внимание
Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ процесора
в сокета, за да избегнете огъване на пиновете и повреда на продукта!
M2N-XE
