15 ASUS M2N-XE
Ру
сс
ки
й
3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал
с углом сокета, обозначенным маленьким треугольником.
4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.
5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок
должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.

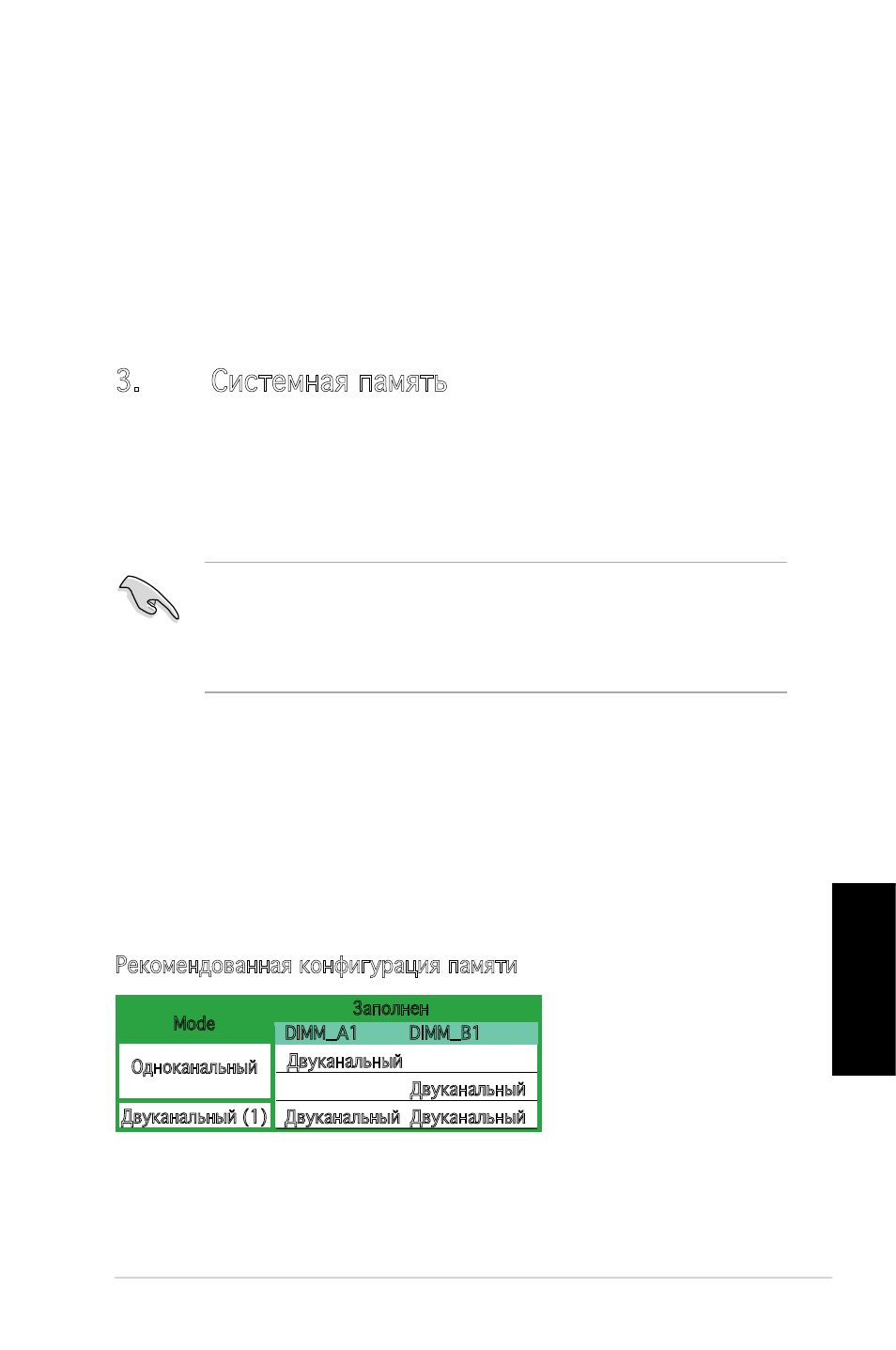

3. Системная память
Материнская плата поддерживает суммарные объемы оперативной памяти 256, 512 Мбайт и
1 Гбайт при условии, что используются небуферируемые модули DIMM DDR2 (ECC/без ECC).
Кроме того, установка модулей памяти в разъемы для модулей DIMM должна выполняться в
соответствии с конфигурациями модулей памяти, указанными в этом разделе.
Рекомендованная конфигурация памяти
Материнская плата поставляется с четырьми слотами DDR2 DIMM.
Модуль DDR2 имеет такие же физические размеры как и DDR DIMM, но имеет 240 контактов
по сравнению со 184-я контактами у DDR DIMM. Выемки у DDR2 DIMM расположены иначе
для предотвращения установки в слот DDR DIMM.
• Для двухканальной конфигурации, для каждого канала установите пару
идентичных (одинакового типа и размера) модулей DDR2 DIMM.
• Всегда используйте модули памяти DIMM с одинаковой задержкой строба адреса
столбца (CAS latency). Для лучшей совместимости рекомендуется использовать модули
памяти одного производителя.
Заполнен
DIMM_A1 DIMM_B1
Двуканальный -
- Двуканальный
Двуканальный Двуканальный
Mode
Одноканальный
Двуканальный (1)
