u На верхней дверце поверните опорный кронштейн
Fig. 11 (23) наружу параллельно краю дверцы.
Fig. 12
ВНИМАНИЕ
Кабели могут перекрутиться и из-за этого получить повре-
ждения!
u Используйте шаблон.
u Отсоедините входящий в объем поставкишаблон
Fig. 12 (61) от опорного кронштейна и заблокируйте им
опорный кронштейн Fig. 12 (23) и втулку от поворота.
u При помощи отвертки вытолкните
опорный кронштейн Fig. 11 (23) снизу и
снимите с двери вместе с кабелем.
u Извлеките пробку Fig. 11 (62) снизу при
помощи отвертки и вставьте на другой
стороне.
u Проденьте кабель опорного кронштейна Fig. 11 (23) на
противоположной стороне и установите опорный крон-
штейн.
u Снимите шаблон Fig. 11 (61) и закрепите на опорном
кронштейне.
u Вставьте разъем Fig. 11 (60) .
u Введите кабель в направляющую.
u Зафиксируйте крышку Fig. 11 (63) на дверце.
4.3.9 Монтаж верхней двери
u Установите верхнюю дверцу на средний опорный палец
Fig. 7 (41) , закройте дверцу и установите верхний
опорный кронштейн Fig. 6 (23) так, чтобы он защел-
кнулся в верхней стороне устройства.
u Закрутите опорный кронштейн Fig. 6 (23) (с усилием
4 Нм). При необходимости просверлите отверстия или
используйте аккумуляторную отвертку.
u Защёлкните крышку Fig. 6 (20) и крышку Fig. 6 (21) .
u Снова установите разъём Fig. 4 (12) .
u Введите кабель в направляющую.
u Снова установите крышку Fig. 4 (10) .
u Установите крышку Fig. 5 (6) снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
u Установите крышку Fig. 5 (11) снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
4.3.10 Выравнивание дверей
u При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 8 (55) и среднем опорном кронштейне Fig. 7 (42)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 8 (55) .
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u Прикрутите опорные подставки 4 Нм.
u Проверить все болты и при необходимости подтянуть.

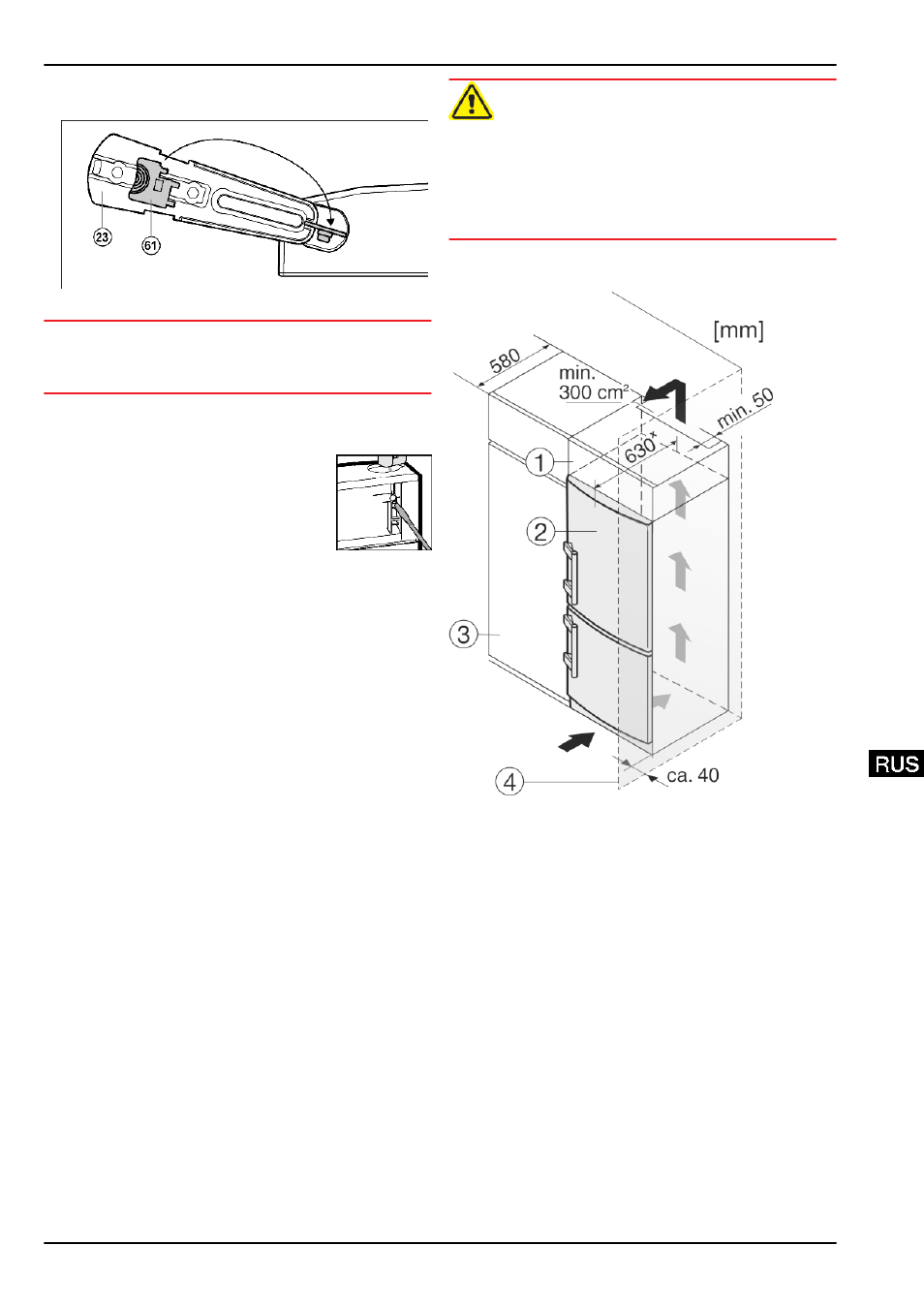

4.4 Установка в кухонную стенку
Fig. 13
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
x В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 мм
(см. 4.2) .
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство Fig. 13 (2) по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 13 (1) .
При комбинировании с кухонными шкафами (глубина
макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом Fig. 13 (3) . Устройство
выступает сбоку на 34 мм x и по центру на 50 мм x относи-
тельно передней стенки кухонного шкафа.
Важно для вентиляции:
- На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
- Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см 2 .
- Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Ввод в работу
