4.3.4 Перестановка средних опорных
деталей

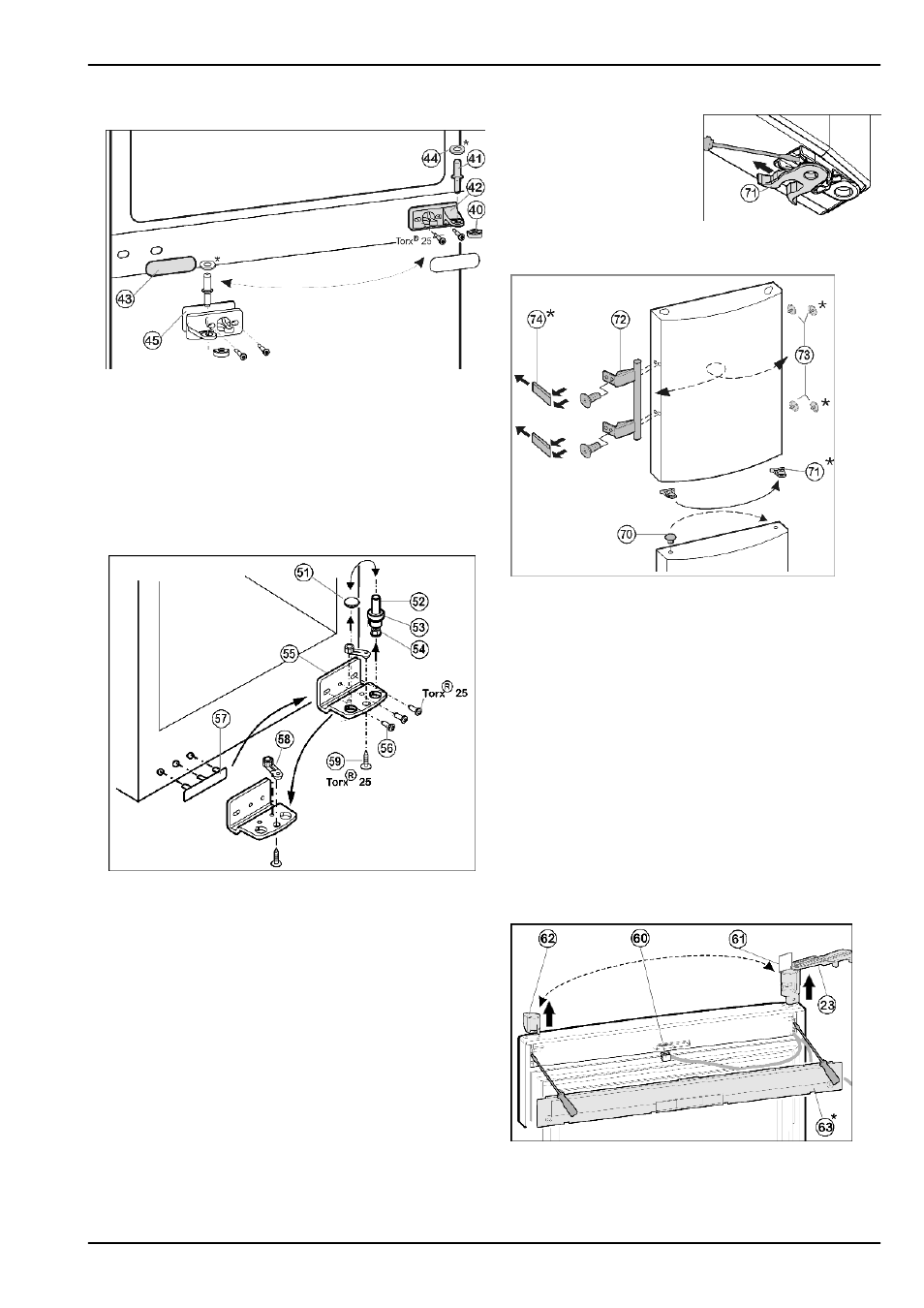

Fig. 7
u Осторожно снимите накладку Fig. 7 (43) .
u Прикрутите средний опорный кронштейн Fig. 7 (42) с
подкладкой Fig. 7 (45) с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u Защелкните накладку Fig. 7 (43) , повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.5 Перестановка нижних опорных
деталей
Fig. 8
u Извлеките опорный винт Fig. 8 (52) в комплекте с
шайбой Fig. 8 (53) и регулируемой опорой Fig. 8 (54) ,
вытягивая его вверх.
u Снимите пробку Fig. 8 (51) .
u Открутите Fig. 8 (56) опорный кронштейн Fig. 8 (55) .
u Открутите Fig. 8 (59) опорную деталь Fig. 8 (58) и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 8 (57) .
u Снова прикрутите опорный кронштейн Fig. 8 (55) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u Переставьте пробку Fig. 8 (51) в свободное отверстие.
u Вновь установите опорный винт Fig. 8 (52) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.6 Перестановка ручек
u переставить
пружинный зажим
Fig. 9 (71) : Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 9
Fig. 10
u На нижней дверце: Извлеките пробку Fig. 10 (70) из
опорной втулки дверцы и переставьте.
u На обеих дверцах: Снимите и переставьте на проти-
воположную сторону дверную ручку Fig. 10 (72) ,
пробку Fig. 10 (73) и прижимные пластины* Fig. 10 (74) .
u При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.7 Монтаж нижней двери
u Установите дверь сверху на опорный палец Fig. 8 (52) .
u Закройте дверцу.
u Снова наденьте пластмассовый колпачок Fig. 7 (40) на
средний опорный кронштейн Fig. 7 (42) .
u Вставьте средний опорный палец Fig. 7 (41) через
средний опорный кронштейн Fig. 7 (42) в нижнюю
дверцу.
4.3.8 Перестановка кабельного разъёма
(верхняя дверца)
Fig. 11
u С помощью отвёртки выведете из зацепления крышку
Fig. 11 (63) на дверце.
u Отсоедините разъем Fig. 11 (60) .
Ввод в работу
8
