4.3.6 Монтаж нижнего амортизатора закры-
вания двери

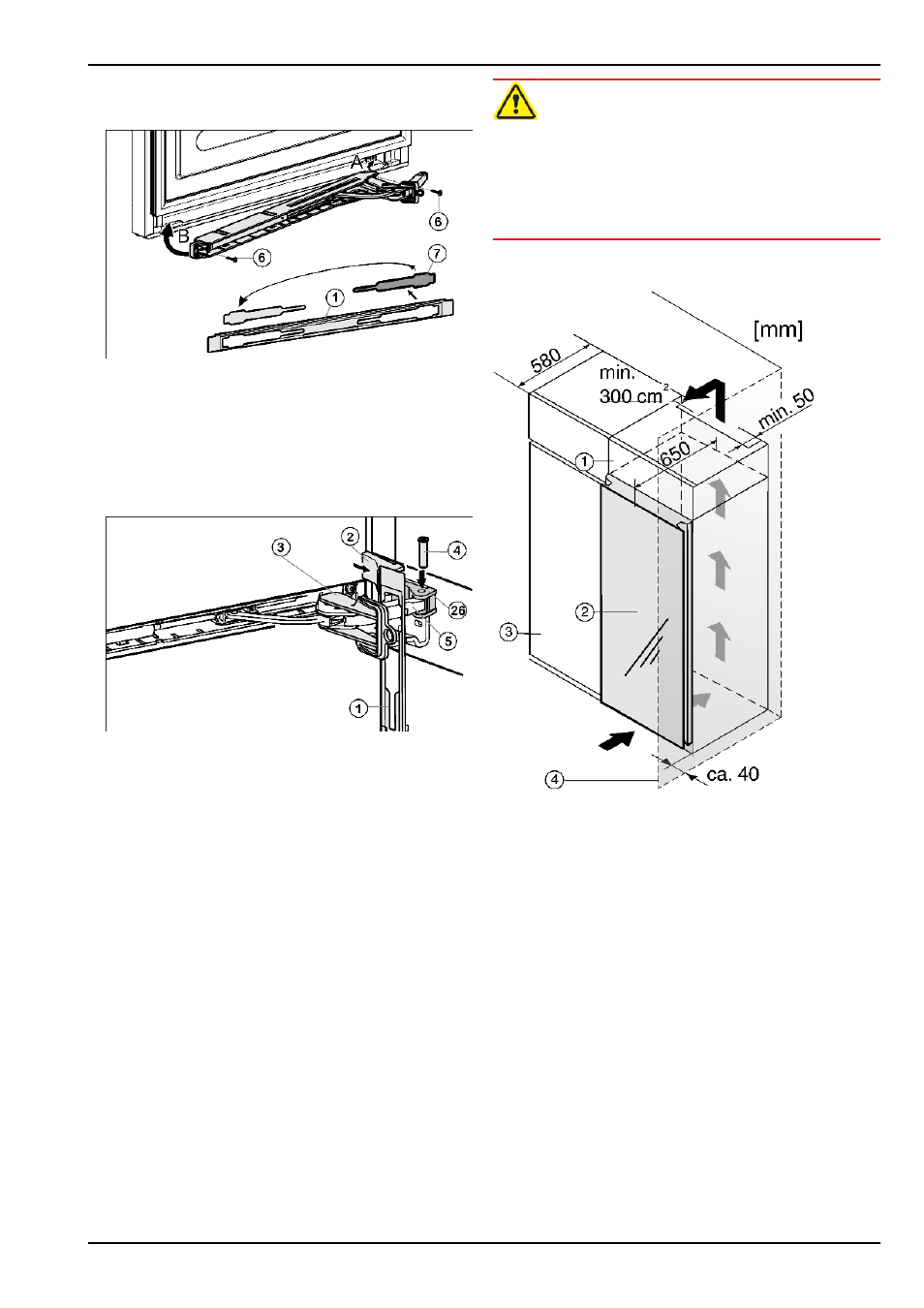

Fig. 10
u Освободите крышку Fig. 10 (7) из накладки Fig. 10 (1) и
снова установите её на другой стороне.
u Зацепите (А) и поверните (В) узел амортизатора закры-
вания дверцы шарниром в сторону шарнира.
w Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u Прикрутите (2 шт. Torx® 15) Fig. 10 (6) узел амортиза-
тора закрывания дверцы.
Fig. 11
u Навесьте накладку Fig. 11 (1) на амортизационную
скобу таким образом, чтобы передние защелки показы-
вали вперёд, а передняя сторона была направлена к
устройству.
u Притяните амортизационную скобу Fig. 11 (5) к опорной
детали Fig. 11 (26) и сверху снова вставьте палец
Fig. 11 (4) таким образом, чтобы квадратная головка
сидела в углублении.
u Установите и защелкните крышку Fig. 11 (2) .
w Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u Выкрутите фиксатор Fig. 11 (3) .
u Надвиньте и защелкните накладку Fig. 11 (1) на дверце.
u Закройте дверцу.
4.3.7 Выравнивание дверцы
u При необходимости выровняйте дверцы через
продольные пазы в нижнем опорном кронштейне
Fig. 9 (43) параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u Прикрутите опорные подставки 4 Нм.
u Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку
Fig. 12
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить
непосредственно рядом с кухонным шкафом Fig. 12 (3) .
Дверь устройства выступает на 70 мм относительно пере-
дней стенки кухонного шкафа. Поэтому ее можно
свободно открывать и закрывать.
Важно для вентиляции:
- На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
- Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см 2 .
- Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 12 (4) , то расстояние между устройством и стеной
должно быть не менее 40 мм.
Ввод в работу
