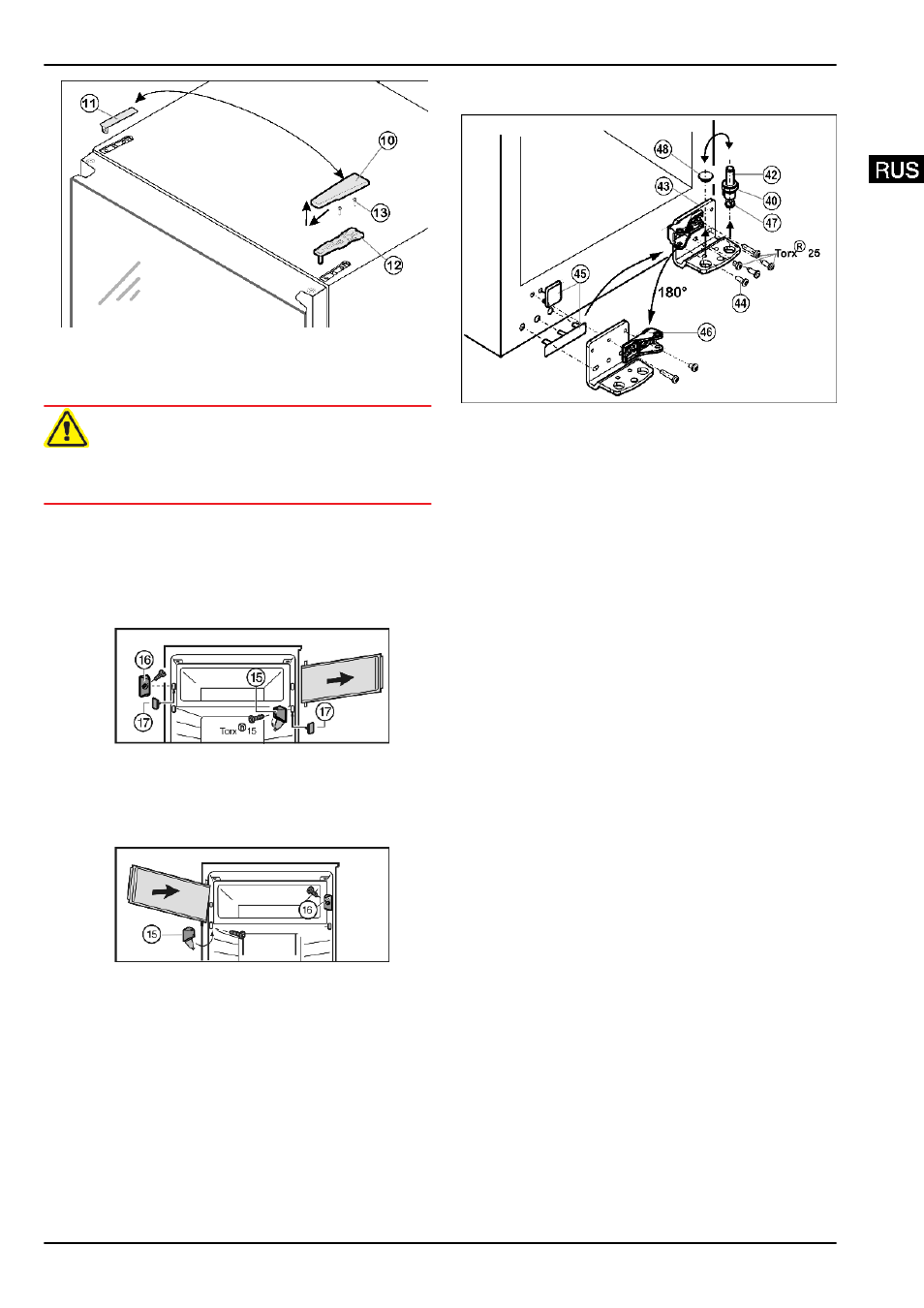

Fig. 6
u Закройте дверцу.
u Потяните крышку Fig. 6 (10) вперед и вверх.
u Снимите крышку Fig. 6 (11) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Открутите верхний опорный кронштейн Fig. 6 (12) (2 шт.
Torx® 25) Fig. 6 (13) и вытяните вверх.
u Дверь приподнимите и отставьте в сторону.
4.3.3 Замена дверцы морозильного отде-
ления
Fig. 7
u Откиньте крышку на опорном кронштейне Fig. 7 (15) .
u Открутите опорный кронштейн Fig. 7 (15) с дверцей
камеры.
u Открутите запирающий элемент Fig. 7 (16) .
u Закройте образовавшиеся отверстия прилагающимися
пробками Fig. 7 (17) .
Fig. 8
u Установите запирающий элемент Fig. 8 (16) .
u Установите дверцу камеры сверху.
u Установите опорный кронштейн Fig. 8 (15) и закройте
крышку.
4.3.4 Перестановка опорных деталей
Fig. 9
u Извлеките опорный винт Fig. 9 (42) в комплекте с
шайбой Fig. 9 (40) и регулируемой опорой Fig. 9 (47) ,
вытягивая его вверх.
u Снимите пробку Fig. 9 (48) .
u Открутите Fig. 9 (43) опорный кронштейн Fig. 9 (44) .
u Осторожно снимите и переставьте на противопо-
ложную сторону крышки со стороны ручки Fig. 9 (45) .
u Снова прикрутите нижний опорный кронштейн
Fig. 9 (43) на новой стороне шарнира (с моментом
4 Нм). При необходимости используйте аккумуля-
торный шуруповерт.
u Открутите опорную деталь Fig. 9 (46) и снова прикру-
тите внутри с поворотом на 180°, завинтив длинные
винты в удлиненные отверстия.
u Переставьте пробку Fig. 9 (48) в свободное отверстие.
u Вновь установите опорный винт Fig. 9 (42) с шайбой и
регулируемой опорой. При этом фиксатор должен быть
направлен назад.
4.3.5 Монтаж двери
u Установите дверцу сверху на нижний опорный палец
Fig. 9 (42) .
u Закройте дверцу.
u Установите верхний опорный кронштейн Fig. 6 (12) на
новой стороне шарнира и защелкните в дверце.
u Прикрутите верхний опорный кронштейн Fig. 6 (12) (с
моментом 4 Нм)(2 шт. Torx® 25) Fig. 6 (13) . При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u Защелкните крышку Fig. 6 (10) и крышку Fig. 6 (11) на
противоположной стороне.
Ввод в работу
