7.
Сервисное Обслуживание
52
PNEG-1477
RU Передвижные Зерносушилки Серии Vision: 2 и 3 Модуля
Тестирование Вводов/Выводов Дисплея

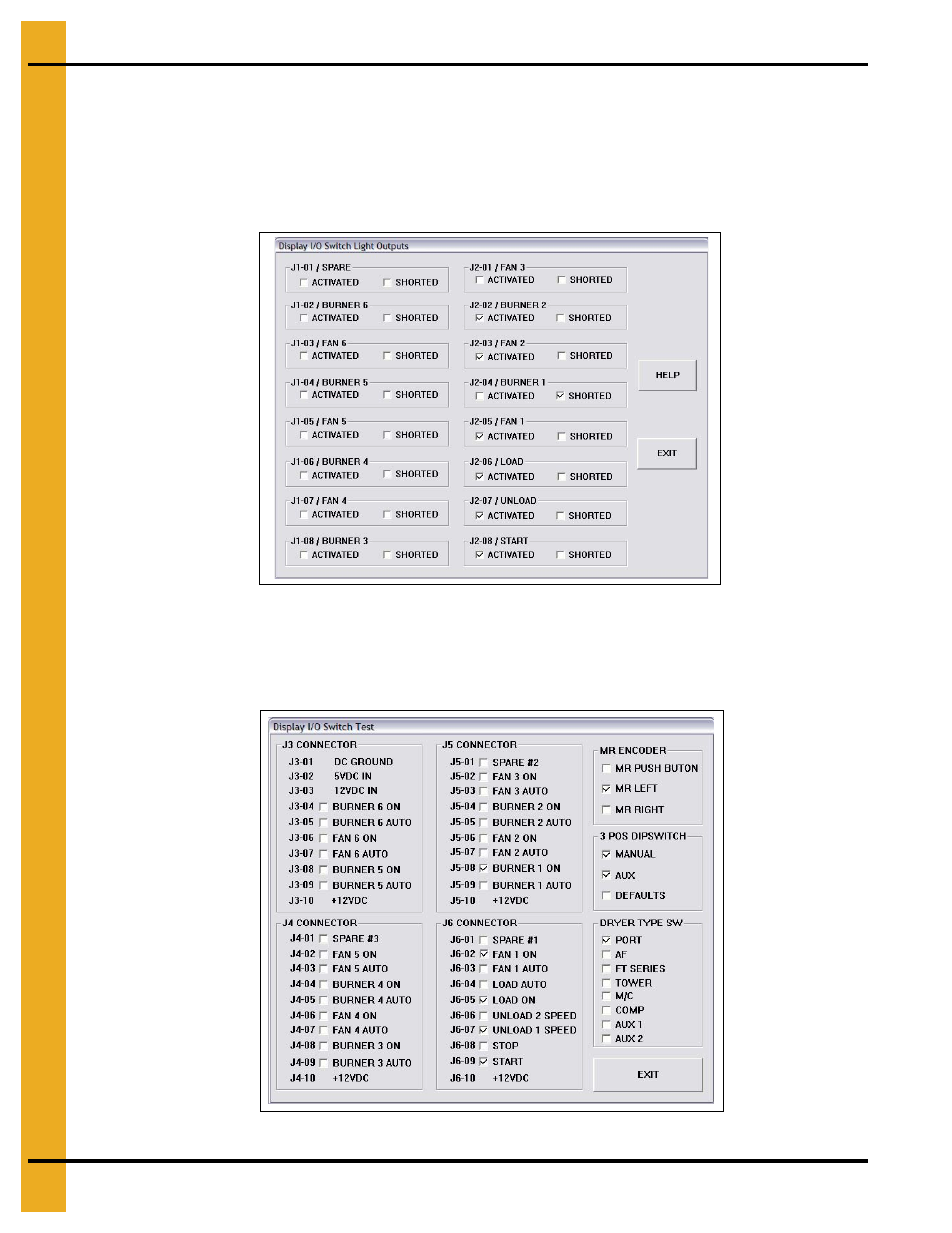

Есть две (2) кнопки для тестирования платы Вводов/Выводов Дисплея.
1.
Кнопка
Check Light Outputs (Проверить Выводы Освещения) используется для проверки
функции световой подсветки переключателей на панели переключателей. На этом экране вы
увидите, какой переключатель активирован (ACTIVATED), а какой закоротило (SHORTED).
Рисунок 7B
2.
Кнопка
Check Switch Wiring (Проверить Проводку Переключателей) позволяет оператору
проверить, что контроллер правильно видит позиции переключателей. Если переключатель
“Вентилятора 1” находится в позиции "АВТО", то должна стоять отметка в поле “FAN 1
AUTO” (ВЕНТИЛЯТОР 1 АВТО). В противном случае, есть проблема с проводкой.
Рисунок 7C
