Верхний блок управления, Иллюстрации – Инструкция по эксплуатации Grain Systems PNEG-1477
Страница 43
Advertising
6.
Иллюстрации
PNEG-1477
RU Передвижные Зерносушилки Серии Vision: 2 и 3 Модуля
43
Верхний Блок Управления

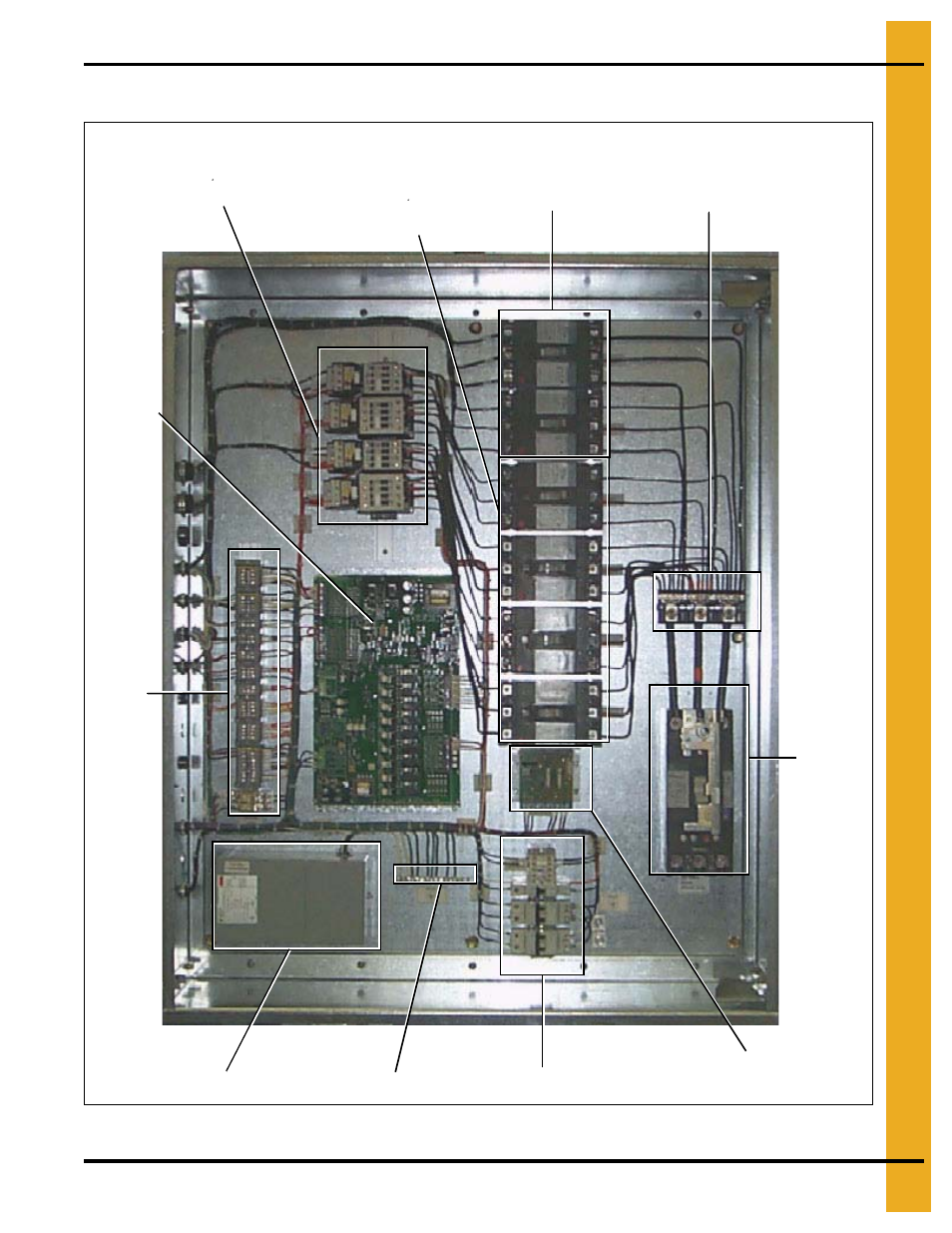

Рисунок 6I
Трансформатор SCR Заземляющая шина Автоматические выключатели
и контакторы SCR
Плата SCR
Главный
выключа-
тель
Силовой распределительный
блок
Выключатели
загрузочного,
разгрузочного
шнеков и
вспомогательных
транспортёров
Выключатели
двигателей
вентиляторов
Устройства защиты от перегрузки
и пускатели загрузочного, разгрузочного
шнеков и вспомогательных
транспортёров
Сетевая
плата
Вводов/
Выводов
Сушилки
Клеммная
колодка
