4.
Инструкции по Сборке
PNEG-1048RU Зачистные Шнеки 6"-8" и 8"-10" Промышленной Серии
19
5.
Закрепите секции защитного экрана к опорному подшипнику, используя (2) болта 3/8" x 3" (9.5
х 76 мм) с шайбами и гайками. Установите стыковую пластину на экраны при помощи (4)
болтов-шестигр. 5/16" x 3/4" (8х19 мм) с гайками. Для силосов диаметром 48' (14.6 м) и более
установите промежуточную опору с колёсами в центре или снаружи от центра шнека.
6.
Установите колесо с редуктором к защитному экрану, используя болт-шестигранник 3/8" x
1-3/4"
(9.5 х 44 мм), плоскую шайбу 3/8" (9.5 мм) и стопорные гайки
(
См. Рис. 4E и 4F).
Сориентируйте втулку с болтовым отверстием ближе к колесу. Выберите одно из двух
отверстий на валу винта шнека и на валу колеса и сопоставьте с отверстиями на втулке.
Соедините детали вместе, используя болт-шестигранник 3/8" x 2-1/2" (9.5 х 63.5 мм) со
стопорной гайкой для шнека 6" (152 мм), и болт-шестигранник 3/8" x 3" (9.5 х 76 мм) со
стопорной гайкой для шнека 8" (203 мм). Далее используйте необходимые регулировочные
пластины для соединения углового кронштейна колеса к экрану.

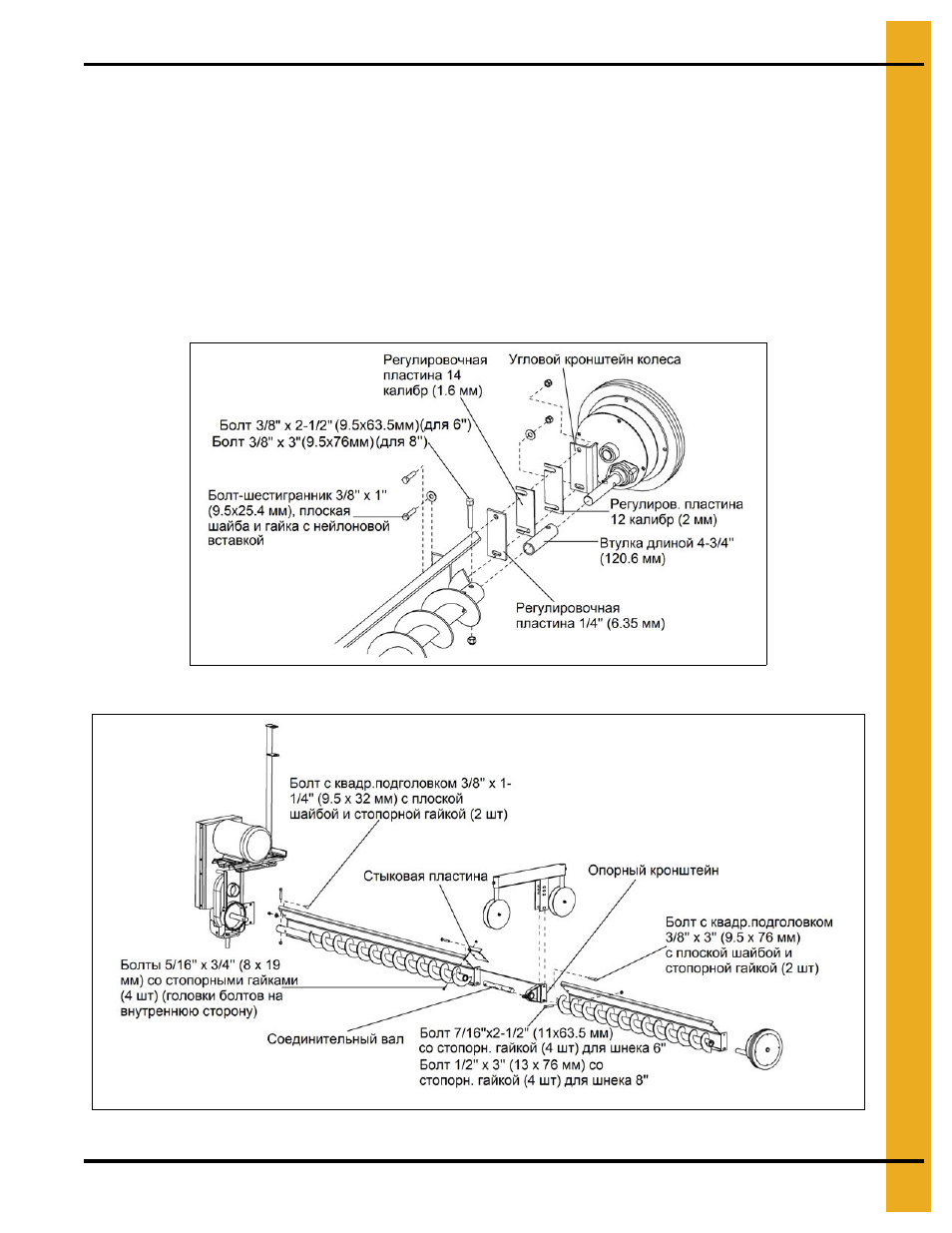

Рисунок 4E
Рисунок 4F
