PNEG-1739RU Панель Управления Vision для Зерносушилок 21
5. Эксплуатация
Эксплуатация
Примечание: Иллюстрации, приведённые ниже, взяты с разных моделей зерносушилок,
поэтому могут быть различия между рисунками в руководстве и вашим экраном.
Главное Меню Панели Управления

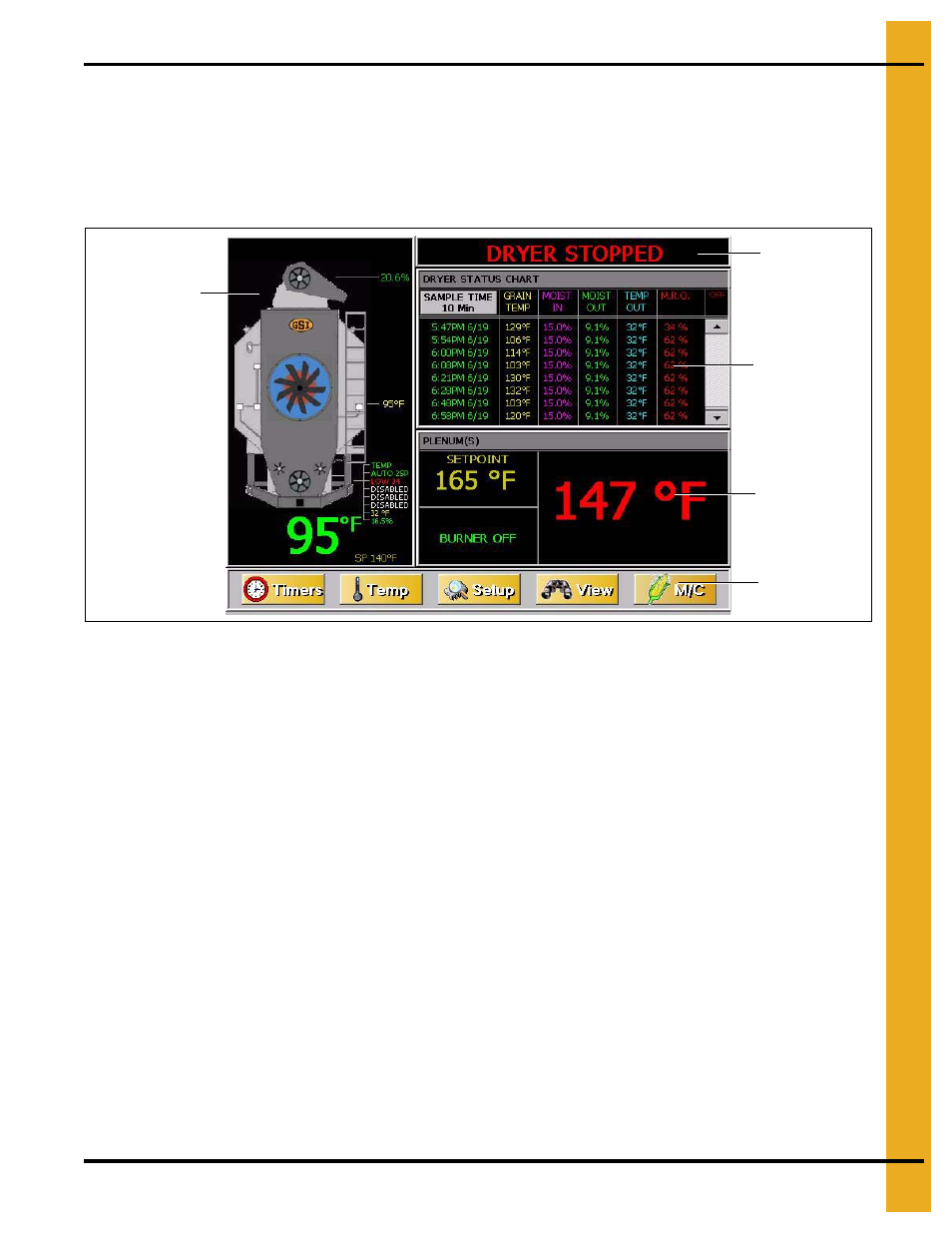

Рисунок 5A
Главный Экран зерносушилки разделён на пять (5) секций.
(
См. Рисунок 5A.)
1.
Визуализация Работы Сушилки: Находится в левой части экрана, показывает статус
работы вентиляторов/нагревателей, шнеков и роликовых дозаторов. Также показывает
температуру зерна, влажность, заданное значение контроля влажности и счётчик бушелей.
2.
Статус Сушилки: Находится в самом верху в правой части экрана, показывает оператору
текущий статус сушилки: остановлена, запущена, загружается, разгружается.
3.
Таблица Событий: Расположена сразу ниже статуса сушилки, показывает историю
следующих параметров в определённом промежутке времени (слева направо): время и
число, температура зерна, влажность на входе, влажность на выходе, температура на
выходе, скорость роликовых дозаторов.
4.
Камера(ы): Находится под таблицей событий, эта секция показывает заданную
температуру в камере, фактическую температуру в камере и статус горелки.
5.
Кнопки меню: Здесь представлены кнопки управления меню “Timers” ("Таймеры"),
“Temp”
("Температура"), “Setup” ("Настройки"), “View” ("Просмотр") и “M/C” ("Контроль
Влажности").
Визуализация
Работы
Сушилки
Статус Сушилки
Таблица
Событий
Камера(ы)
Кнопки Меню
