4. Экран Загрузки
PNEG-1739RU Панель Управления Vision для Зерносушилок 19

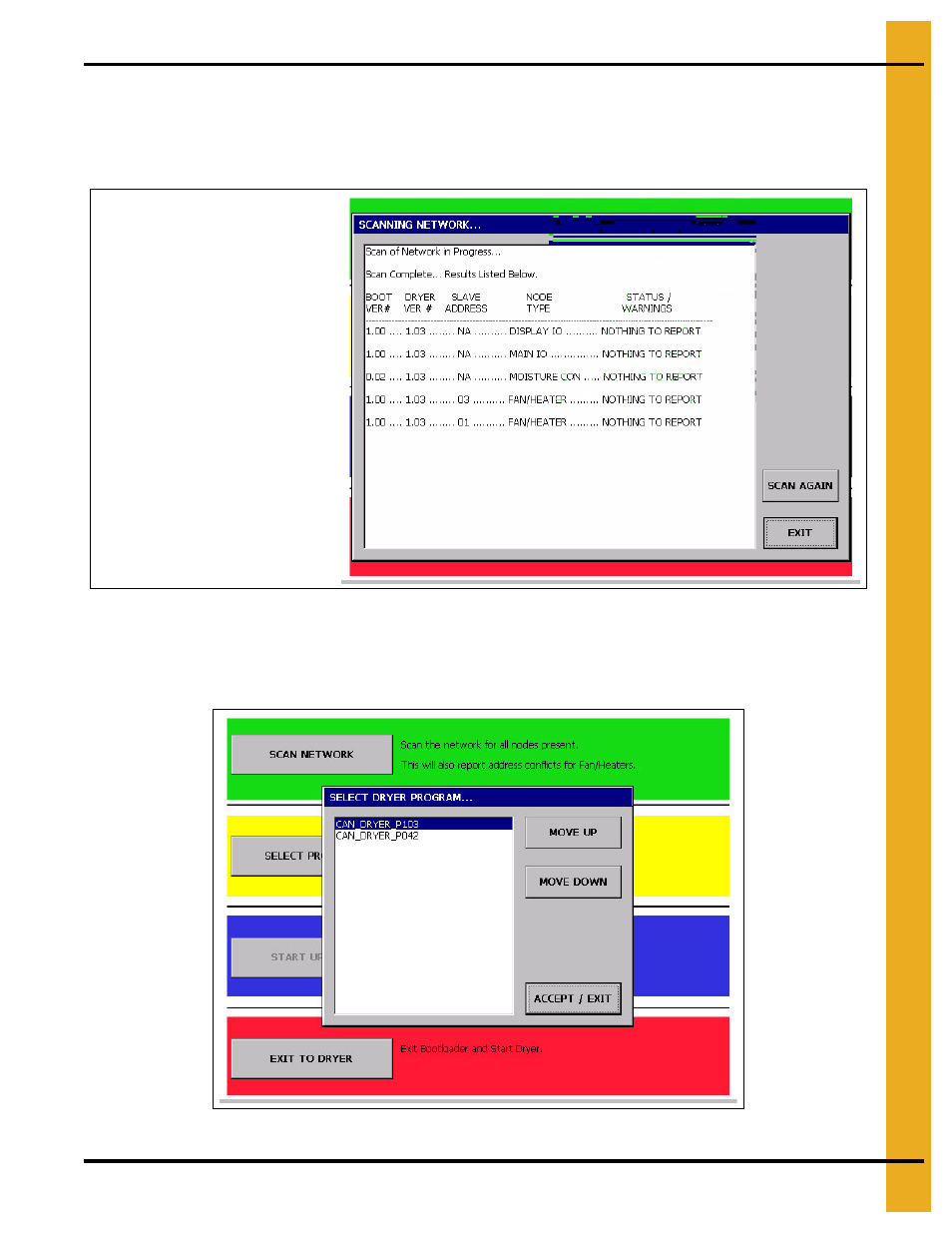

Выберите кнопку “Scan Network” ("Сканировать Сеть"). Запустится сканирование для
проверки нормальной коммуникации между всеми компонентами панели управления.
6.
После завершения сканирования, статус во всех строках должен отображаться как “Nothing
to Report”
("Ошибок не выявлено")
(
См. Рисунок 4F.)
Рисунок 4F
Нажмите кнопку “Exit” ("Выход") для возврата в меню Загрузчика Системы .
7.
Теперь нажмите кнопку “Select Program” ("Выбрать Программу") на главном окне
Загрузчика.
(
См. Рисунок 4G.) Появится окошко "Выбрать программу сушилки".
Рисунок 4G
Примечание: В этом окне
должны появиться результаты
сканирования платы Вводов/
Выводов Дисплея (Display I/O),
Главной платы Вводов/Выводов
(Main I/O), платы Контроля
Влажности (Moisture Control) и
платы каждого Вентилятора/
Нагревателя (Fan/Heater).
Нормальный результат
отображается как "Ошибок не
выявлено" (“Nothing to Report”).
