Инструкция по эксплуатации SAFELOOK SL01-BX4
Страница 7
7
5. Индикация активности карты памяти или жесткого диска (чтение/запись).
6. Картоприемник для карты памяти Compact Flash (для SL01-BX2(4)) или съемная корзина для SATA
HDD 2.5” (для SL01-BX2(4)\S).
7. Комбинированный разъем видео/аудио входов и выход питания для видеокамер и микрофона.
8. Разъем входов контактных датчиков и выход контактов управляющего реле.
9. Разъем питания видеорегистратора, включает и выключает питание, как прибора так и видеокамер.
10. Индикатор питания жесткого диска
11. Выталкиватель корзины HDD.
12. Гнездо антенны GPS (не во всех моделях).

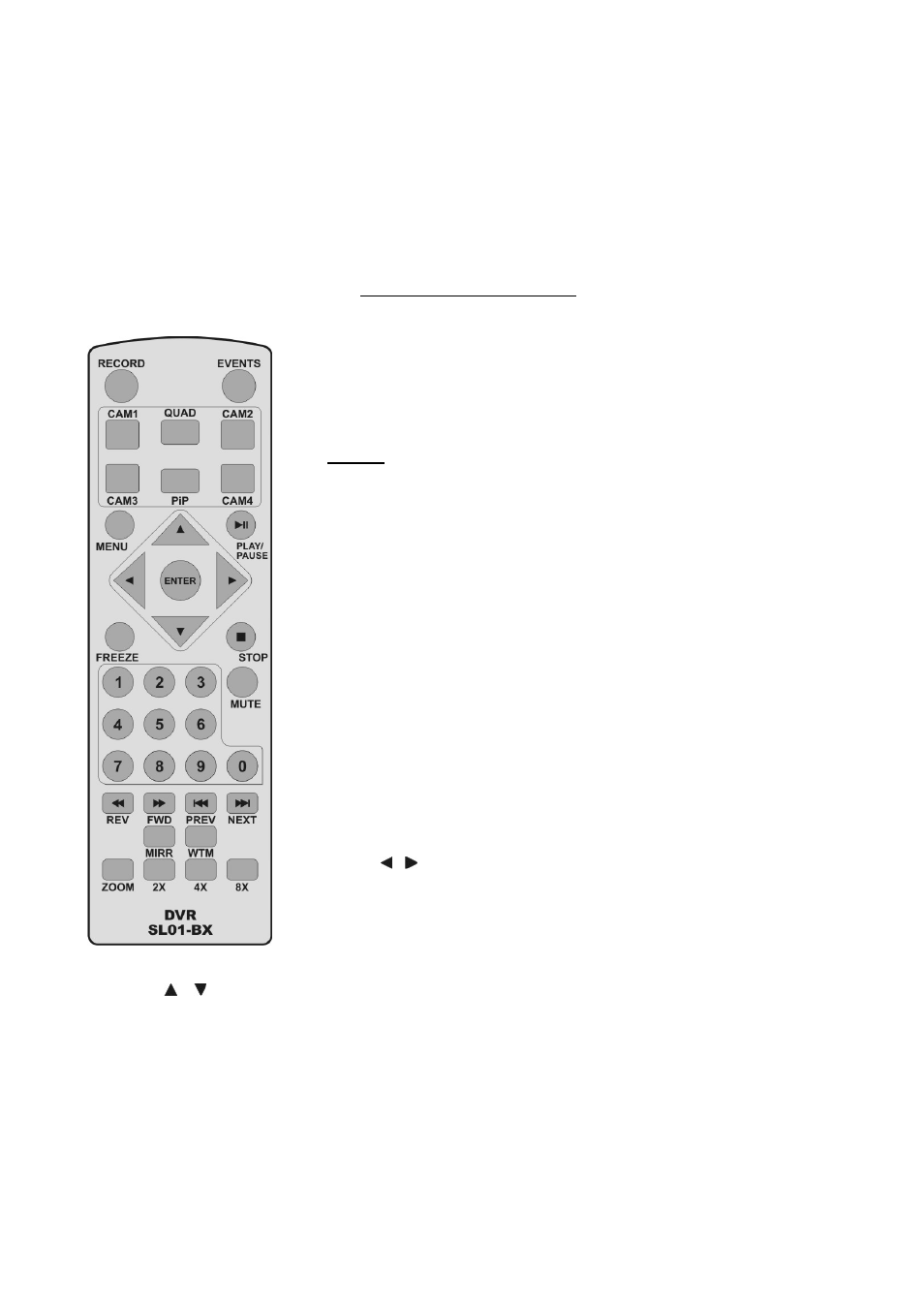

Описание кнопок управления
Кнопка «RECORD» - включает ручную запись. Отрабатывает путем
нажатия на кнопку более 3 сек.
Кнопка «EVENTS» - в режиме «Камера» останавливает текущую запись,
повторное нажатие отключает все режимы записи установленные в
меню. Для перевода Устройства в режим «Запись» надо нажать еще
кнопку еще раз. Отрабатывает путем нажатия на кнопку более 3 секунд.
Важно: если в меню включена функция запроса пароля, то при попытке
остановки записи будет выдан запрос на ввод пароля.
В режиме «Просмотр» выводит на экран список записанных клипов.
Кнопка «CAM1» - Переключение экрана на отображение видеокамеры 1.
Кнопка «CAM2» - Переключение экрана на отображение видеокамеры 2.
Кнопка «CAM3» - Переключение экрана на отображение видеокамеры 3.
Используется только в SL01-BX4 и SL01-BX4\S.
Кнопка «CAM4» - Переключение экрана на отображение видеокамеры 4.
Используется только в SL01-BX4 и SL01-BX4\S.
Кнопка «QUAD» - Квадратор, переключение экрана на отображение 4-х
видеокамер одновременно. В SL01-BX2 и SL01-BX2\S отображаются
только 2 камеры.
Кнопка «PIP» - Картинка в картинке, переключение экрана на
отображение 2-х видеокамер.
Кнопка «МЕНЮ» - Вызов сервисного меню. В режиме работы с меню –
выход из подменю на верхний уровень или выход из меню. В окнах
запроса отказ от ввода и выход.
Кнопка « \ » - В режиме работы с меню - перемещение курсора
влево\вправо на одну позицию или изменение значения пункта меню.
В режиме «ZOOM» - перемещение рамки или кадра по экрану.
В режиме редактирования зон ДД - перемещение курсора.
В режиме работы с журналом событий - перемещение курсора на
первую\последнюю запись в листе.
Кнопка « \ » - В режиме работы с меню - перемещение курсора вниз\вверх на одну позицию или
изменение значения пункта меню.
В режиме «ZOOM» - перемещение рамки или кадра по экрану.
В режиме редактирования зон ДД - перемещение курсора.
В режиме работы с журналом событий - перемещение курсора вниз\вверх на одну позицию.
Кнопка «ENTER» - В режиме «КАМЕРА» копирование журнала системных событий на носитель.
В режиме работы с меню - вход в подменю, подтверждение запроса.
В режиме работы со списком клипов – выбор клипа для просмотра.
В режиме «ZOOM» - активация режима.
В режиме редактирования ДД – выбор операции (перемещение, установить, отключить).
В режиме «ПРОСМОТР» активация панели поиска записей по дате\времени (с вер. ПО 1.7.0.5).
