Инструкция по эксплуатации SAFELOOK SL01-BX4
Страница 13
13
Подменю «ДЕТЕКТОР ДВИЖЕНИЯ»

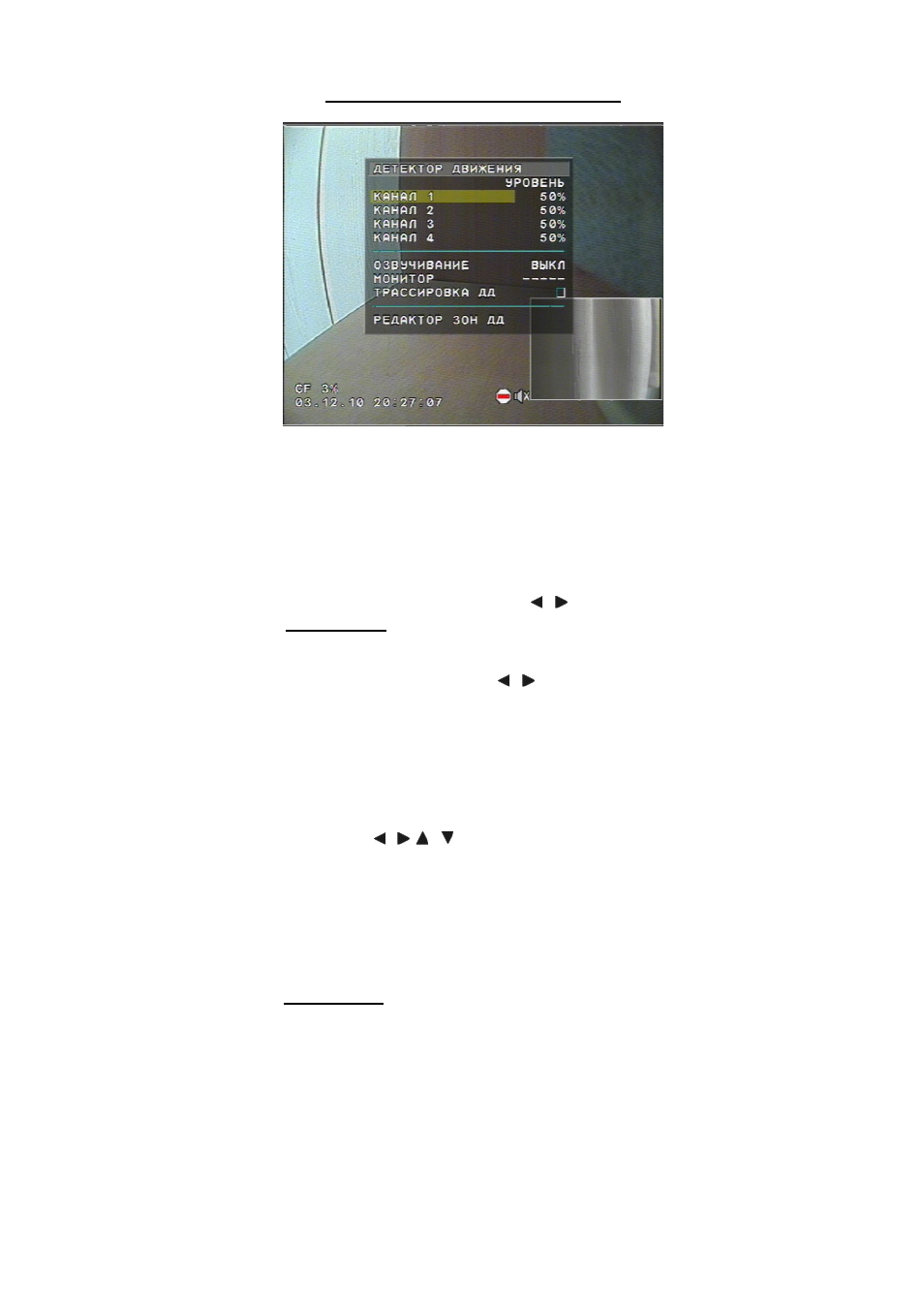

Рис.8. Подменю «Детектор движения».
УРОВЕНЬ -
Установка значения чувствительности встроенного детектора движения для
каждой камеры. Возможные значения: 0%…100%. «0%» - отключение ДД,
«100%» - максимальная чувствительность ДД. Чувствительность для всех зон
детектирования устанавливается единая.
ОЗВУЧИВАНИЕ –
Время в течение которого будет раздаваться звуковой сигнал после
срабатывания ДД. Возможные значения: от 0 до 4:00 (мин). Изменение
времени производится кнопками \ .
Примечание: Если в подменю «ИНТЕРФЕЙС» отключен пункт
«ОЗВУЧИВАНИЕ», то звукового сигнала при срабатывании ДД не будет.
МОНИТОР -
Выбор режима отображения камер на экране при срабатывания ДД. Выбор
производиться кнопками
\ . Возможные значения: -----, КАМЕРА,
КВАДРАТОР. Время на которое будет изменен режим отображения камер
определяется пунктом «ДЛИТЕЛЬНОСТЬ» в меню «НАСТРОЙКА ЗАПИСИ».
ТРАССИРОВКА ДД -
Включение\выключение трассировки срабатывания ДД (отображение на экране
сработавших зон ДД). См. рис. 10.
РЕДАКТОР ЗОН ДД -
Установка формы произвольной области, в которой будет работать ДД. Путем
включения\отключения сегментов сетки ДД (30х24) производится выделение
области детектирования (см. рис. 9). Перемещение по сетке производится
кнопками « \ \ ». Изменение чувствительности ДД меняется кнопками
«REV» и «FWD». Кнопкой «ENTER» выбирается режим работы –
ОТКЛЮЧИТЬ, УСТАНОВИТЬ или ПЕРЕМЕЩЕНИЕ. При входе в редактор
всегда устанавливается режим ПЕРЕМЕЩЕНИЕ.
Выбрав, например режим ОТКЛЮЧИТЬ и начав перемещать курсор по сетке,
Вы будете стирать сегмент сетки находящийся под курсором. Выбор канала
для редактирования производится кнопками «CAM1»… «САМ4»
Возврат в меню - по нажатию кнопки «МЕНЮ».
Примечание: Устройство позволяет Вам в режиме установки ФОРМЫ ЗОН
выделить из общей «картинки», находящейся в поле зрения видеокамеры,
некоторую произвольной формы область, в которой, собственно, и будет
работать сам датчик Детектора Движения. К примеру, это бывает
необходимо в таких случаях, как охрана дверного проема, зона вокруг Вашего
автомобиля на общей автостоянке, зона сейфа в углу офиса и т.д. Войдя в
режим РЕДАКТОР ЗОН Вы можете включать или выключать сегменты
сетки области ДД. Закрашенные (полупрозрачные) сегменты являются
областями, в которых детектор движения срабатывать не будет.
