17
ПРИЛОЖЕНИЕ

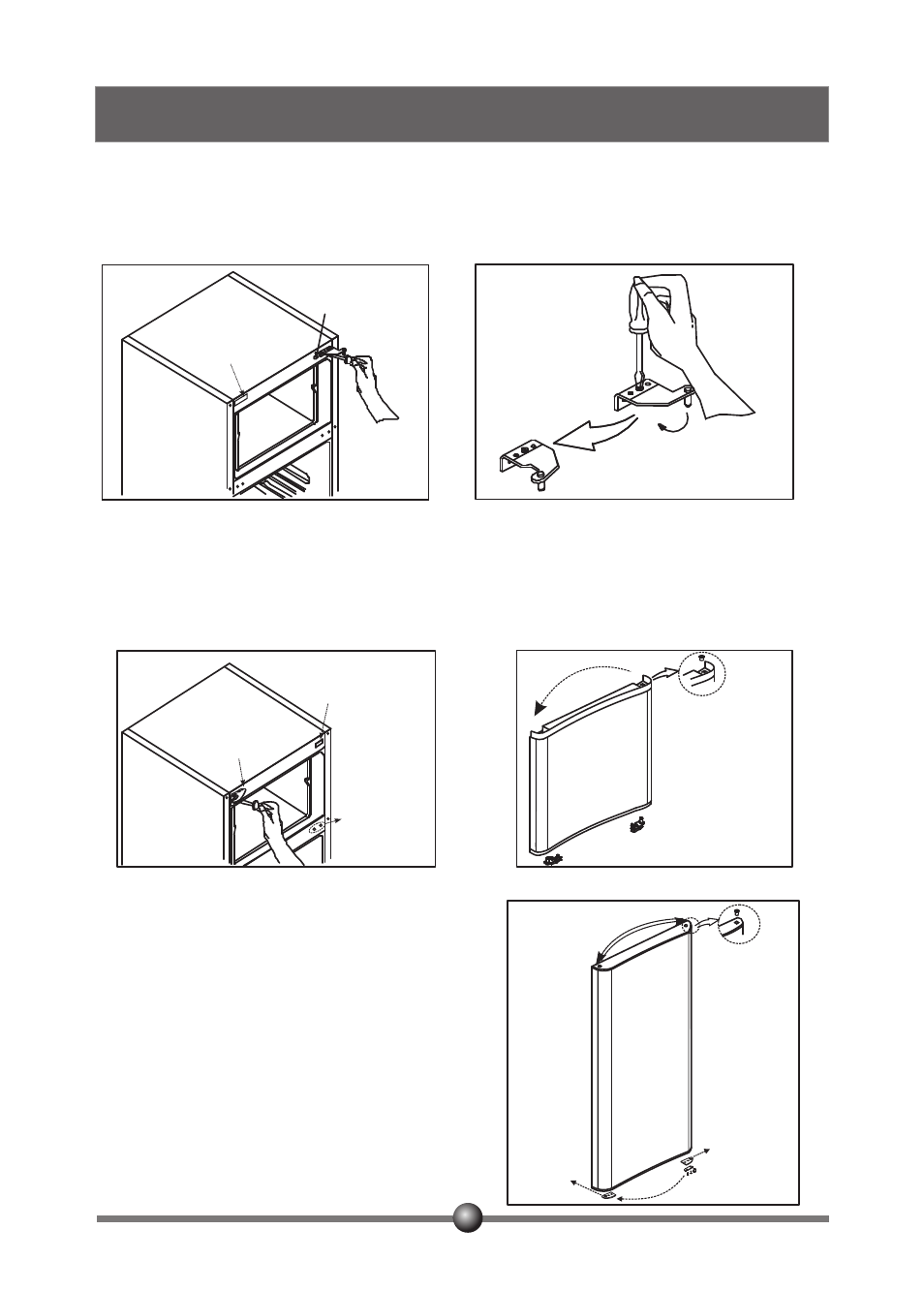

4 - Открутите два винта, фиксирующие верхний шарнир и снимите его. Снимите левую
прямоугольную заглушку верхнего шарнира, перенесите заглушку винта верхнего шарнира
с правой стороны в соответствующее отверстие с левой стороны(Рис. 6).
5 - Отвинтите винт, который фиксирует верхнюю часть шарнира, а также шпильку, повер-
ните их на 180?, затем укрепите их на шарнире, завинтив соответствующим образом(Рис.7).
Рисунок 6. Рисунок 7.
6 - Установите верхний шарнир на левую сторону. Вставьте прямоугольную заглушку
верхнего шарнира на правую сторону (прилагается в комплекте с документацией). Вставьте
заглушки в соответствии с рис.8.
7 – Снимите верхнюю и нижнюю втулки с правой стороны и вставьте их с левой стороны
(Рис. 9). Снимите правый ограничитель двери, установите левый ограничитель двери с левой
стороны (прилагается в комплекте с документацией).
Рисунок 8.
Снимите
прямоугольную
заглушку верхнего
шарнира
Отвинтите
верхний шарнир
Снимите заглушку
винта верхнего
шарнира
Вставьте две
заглушки
среднего шарнира
Вставьте правую
заглушку верхнего
шарнира
Вставьте заглушку
винта верхнего шарнира
8 - С верхней стороны двери поменяйте местами
втулку и колпачок втулки (дополнительно
прилагается в комплекте с документацией (Рис.10).
Снимите нижнюю втулку, нижний ограничитель
(для 345 модели) и правую окантовку нижнего
ограничителя (для 345 модели) и перенесите их на
левую сторону, заменив правую окантовку на
левую (прилагается в комплекте с документацией).
ДВЕРЬ
МОРОЗИЛЬНОЙ
КАМЕРЫ
Правый ограничитель
Левый ограничитель
ДВЕРЬ
ХОЛОДИЛЬНОЙ
КАМЕРЫ
Окантовка нижнего
ограничителя - правая
Окантовка нижнего
ограничителя - левая
Рисунок 9.
Рисунок 10.
