16
ПРИЛОЖЕНИЕ

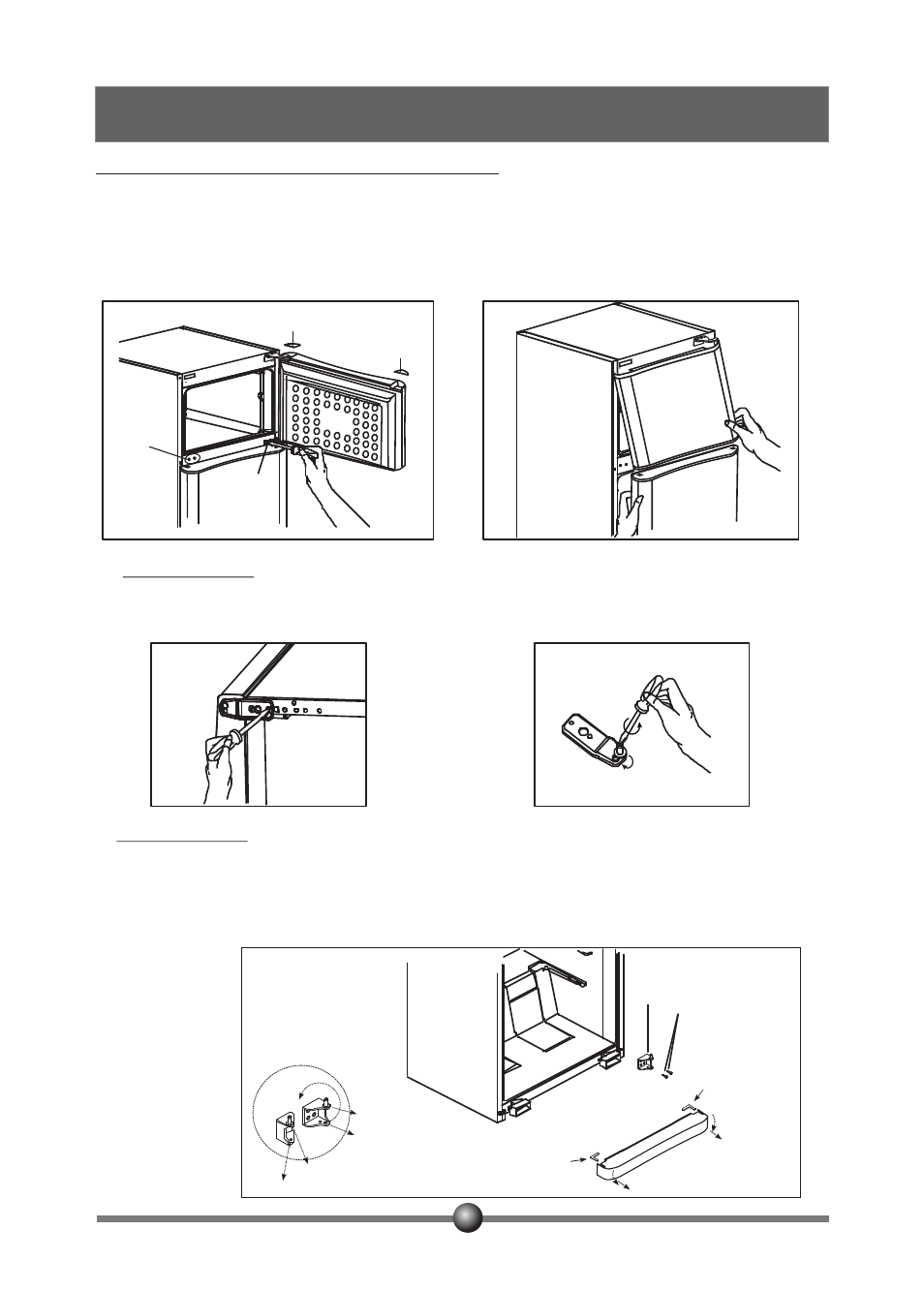

Изменение направления открывания дверей.
1 - Снимите колпачки с верхней кепки двери морозильной камеры(для 260 модели).
Открутите два винта, которые крепят средний шарнир (Рис. 1).Также снимите две заглушки
винта среднего шарнира с левой стороны.
2 - Отделите двери холодильной и морозильной камер от корпуса, потянув их на себя
вместе со средним шарниром (Рис. 2).
Рисунок 1.
Снимите две
заглушки
винта среднего
шарнира
Отвинтите два винта
среднего шарнира
Правый колпачок
кепки двери
морозильной камеры
Левый колпачок
кепки двери
морозильной камеры
Рисунок 2.
3 - Для модели 260: Положите холодильник левой стороной вниз. Снимите(открутите)
обе регулирующие ножки, открутите винты нижнего шарнира и снимите его (Рис. 3).
Отвинтите шпильку нижнего шарнира и вставьте е¸ в следующее отверстие (Рис. 4). Затем
установите шарнир на левой стороне холодильника. Завинтите обе регулирующих ножки.
Для модели 345: Снимите нижнюю защитную панель, потянув ее вниз и на себя.
Снимите нижний шарнир, открутив винты, фиксирующие его (Рис. 5). Отвинтите шпильку
шарнира из Отверстия 1, поверните шарнир на 180° и закрутите шпильку в Отверстие 2
(См. дет.А). Затем закрепите шарнир на нижней левой стороне холодильника. Снимите
левую заглушку нижней защитной панели и установите правую (прилагается в комплекте с
документацией).
Рисунок 3. Рисунок 4.
Винт
Деталь А
Нижний
шарнир
Отверстие 1
Отверстие 2
Отверстие 1
Отверстие 2
Рисунок 5.
Нижняя защитная
панель
Левая заглушка
нижней защитной
панели
Правая заглушка
нижней защитной
панели
