5. УСТРОЙСТВО И РАБОТА
Мотопомпа состоит из двигателя внутреннего сгорания и насоса (качающего узла).

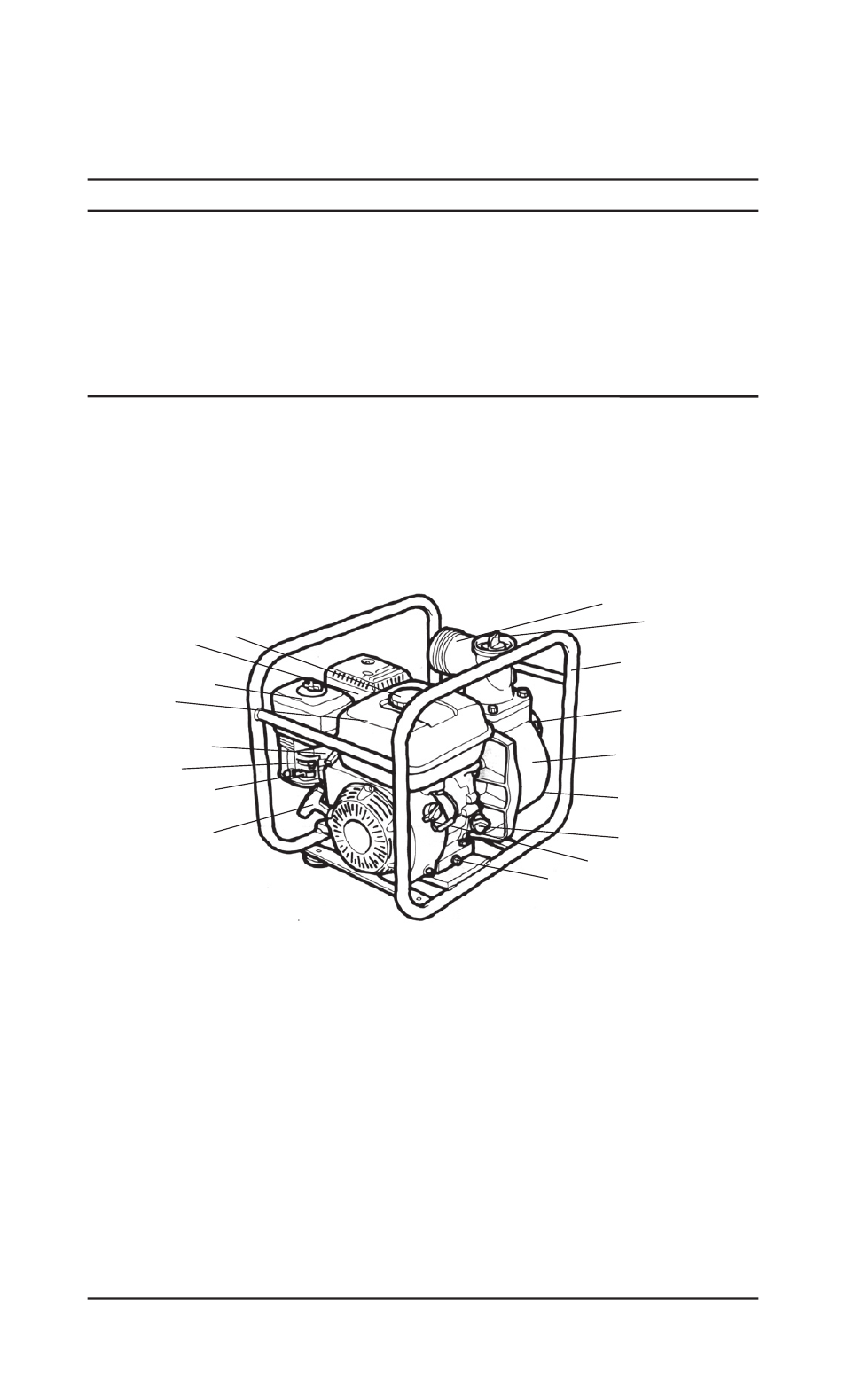

Общий вид мотопомпы представлен на рис. 3.
17
11
12
1
14
13
4
10
6
3
2
16
15
5
7
9
8
рис.3
1. Рама
2. Топливный бак
3. Крышка топливного бака
4. Рукоятка ручного стартера
5. Пробка залива масла с щупом
6. Рычаг газа
7. Рычаг воздушной заслонки
8. Свеча зажигания и высоковольтный
наконечник (колпачок)
9. Фильтр воздушный
10. Топливный краник
11. Корпус насоса
12. Патрубок всасывающий
13. Патрубок подающий
14. Пробка для заполнения водой
насоса
15. Выключатель зажигания
(включеновыключено)
16. Пробка слива масла из картера
двигателя
17. Пробка слива воды из насоса
4. СОСТАВ МОТОПОМПЫ
4.1. Мотопомпа поставляется согласно комплектации:
Таблица 2
Наименование Количество, шт.
Мотопомпа
1
Патрубок рукава 2
Накидная гайка патрубка с уплотнительным кольцом
2
Сетчатый водозаборник
1
Хомут стяжной
3
Ключ к свече зажигания
1
Инструкция по эксплуатации мотопомпы
1
Инструкция по эксплуатации двигателя
1
Гарантийный талон
1
4.2. По дополнительному заказу возможна комплектация набором запасных частей
и принадлежностей (ЗИП) в соотношении 1:3; 1:15; 1:50; 1:100.
5.1. Насос (качающий узел, рис. 4 с деталировкой, таблица 3) включает в себя:
1) Литой алюминиевый корпус 1 с крышкой 2, стянутых между собой винтами 27.
Уплотнение по стыку производится кольцомпрокладкой 17.
На передней части корпуса имеется фланец для крепления патрубка 5 с обратным
клапаном 6 для подсоединения всасывающего трубопровода и пробка 26 для слива
воды из насоса.
5
