Общая методика подбора мотопомпы
Q  производительность (л/мин)
H = Hs + Hd + Pr  высота точки разбора от поверхности забора воды.
Hs  высота расположения помпы по отношению к уровню поверхности забора воды
(максимум 8,5 метров для самовсасывающих устройств по закону Торичелли).
Hd  высота подъема
Pr  давление жидкости на выходе из точки разбора (1 бар или 10 м вод. столба)
L  общая длина трубопровода от точки забора до точки разбора
L = Ls + Ld + K,
где Ls  длина трубопровода от
точки забора до помпы,
Ld  длина от помпы до точки
разбора,
K  эквивалент в метрах гид-
равлических потерь в тру-
бопроводах,
соединениях
и кранах (приведены в таблице).
Пример расчета:
Для мотопомпы SERH50
максимальной
произво-
дительностью 560 л/мин.
с патрубками (21/2 х 2 дюйма)
или (63 х 50 мм), установленной
на расстоянии 2 м от водоема
(Ls = 2 м) с длиной подающего
шланга 50 м (Ld = 50 м).
Дополнительно подсоединен кран (K = 1 м) и имеется поворот на 90
о
(К=2 м) соглас-
но таблице гидравлических сопротивлений.
Помпа установлена на высоте 5 м от поверхности забора (Нs = 5 м).
Высота точки разбора от мотопомпы предполагается 9 м (Нd = 9 м).
Желаемое давление на выходе (в точке разбора) должно составлять 1 атм., что
соответствует примерно 10 м водяного столба (Pr = 10 м).
1. Расчет общей длины
трубопроводов
L = Ls + Ld + K = 2+50+4 = 56 м.
2. Расчет общей высоты
подъема
Н = Нs + Нd +Pr = 9 м + 2 м + 10
м = 21 м.
3. Для определения
расхода воды в точке
разбора необходимо найти
эквивалентную высоту подъема
по формуле Hэ = Н + 0,25 L, в
нашем случае Нэ = 21 + 0,25 х
56 = 35 м

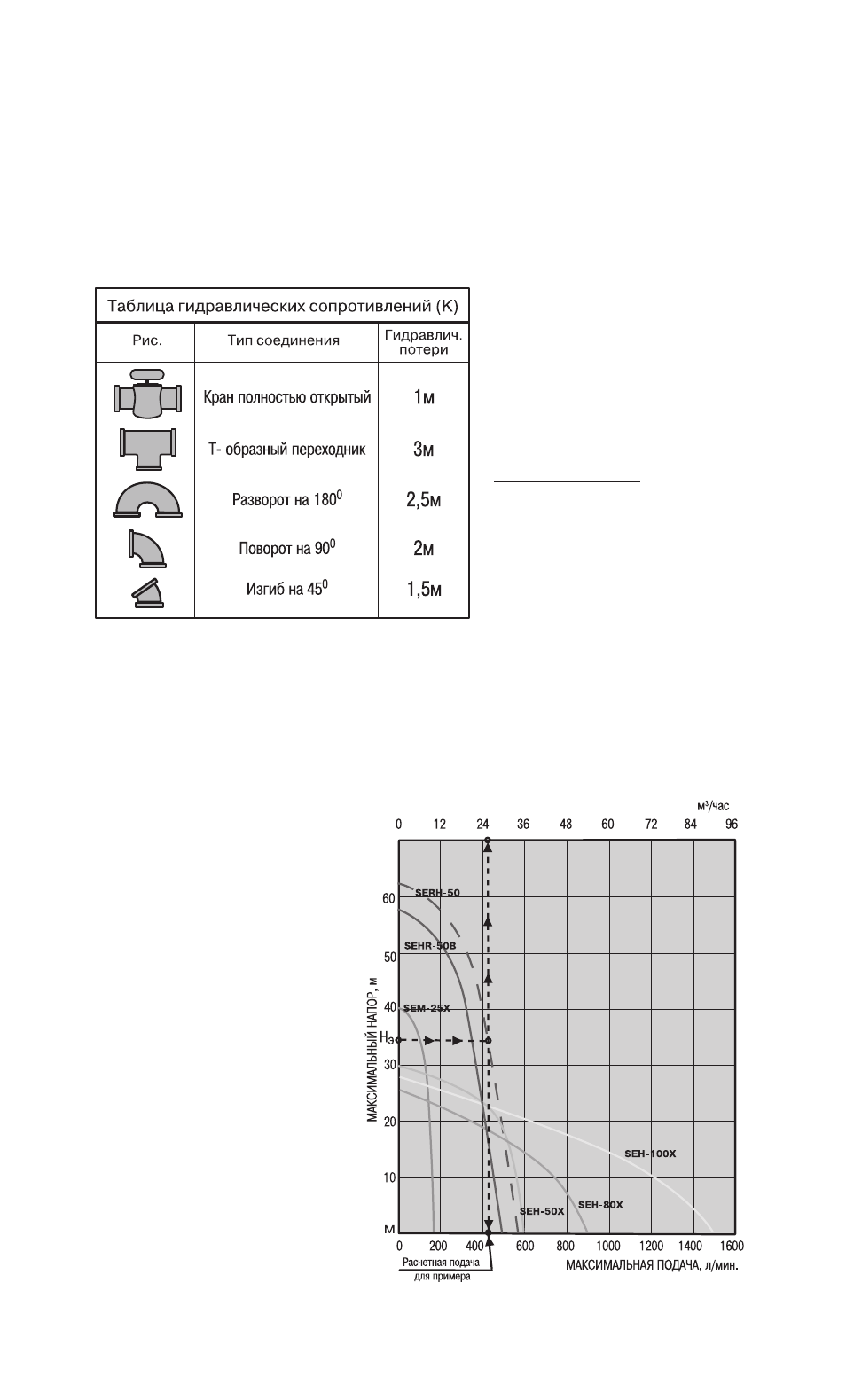

4. На графике зависимости
высоты подъема от
производительности помпы
находим величину расхода
воды в точке разбора от
полученного значения
эквивалентной высоты (см.
кривую для помпы SEHR50).
Полученное значение расхода
