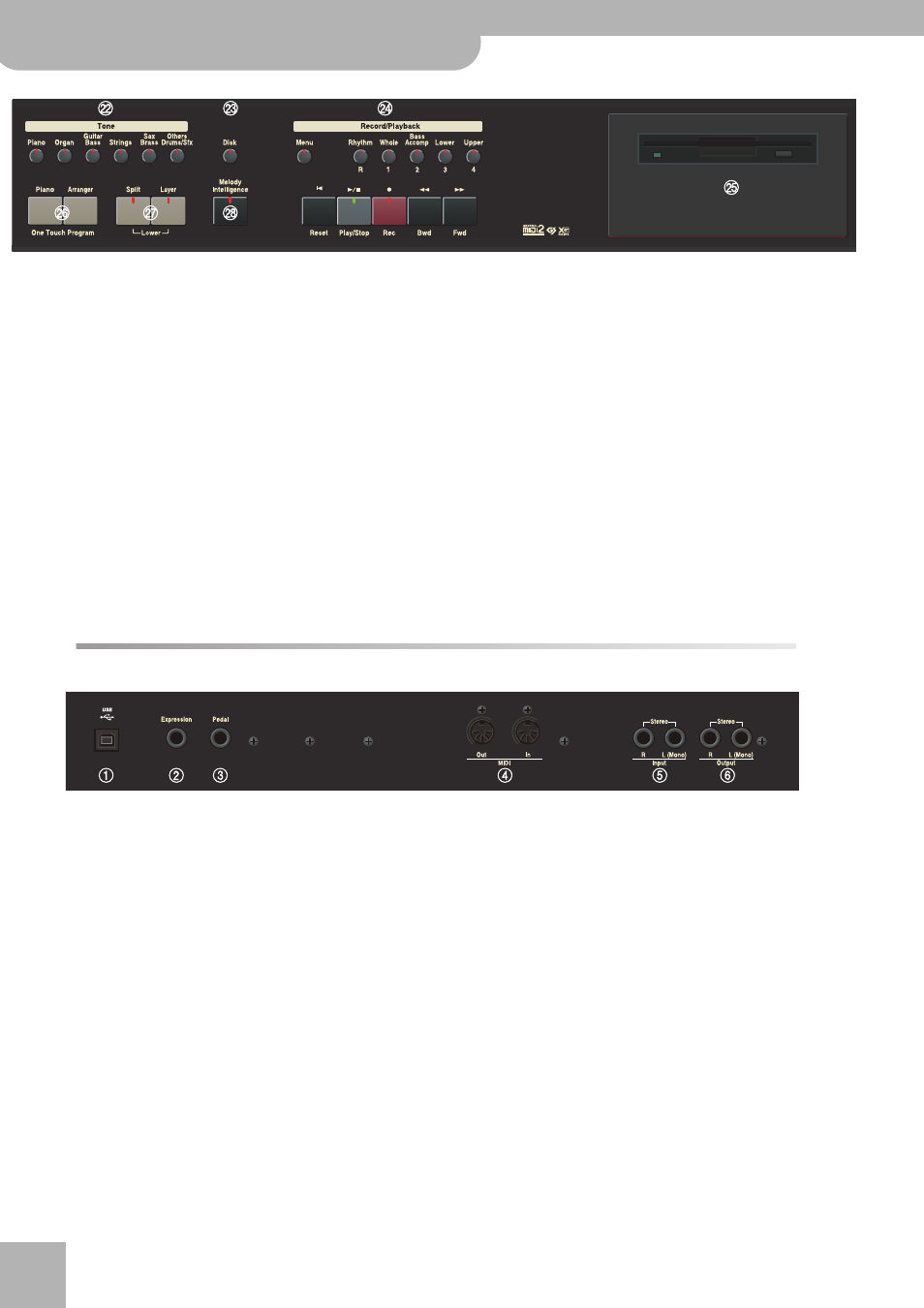

Описание панелей
10
r
KR103 Интерактивное цифровое пианино
V
Клавиши [Tones]
Нажимая клавиши [+][] или
[][]
, выберите
нужный тон или набор ударных, чтобы назначить
его партии наложения, верхней или нижней
партии клавиатуры. См. стр. 35.
W
Клавиша [Disk]
Нажмите клавишу, чтобы перейти к меню работы
с диском. В нем можно выполнять сохранение
данных на дискету или управлять файлами.
X
Секция Record/Playback
Клавиши этой секции позволяют управлять вос-
произведением и записью материала на диск, а
также выбирать треки, которые вы собираетесь
воспроизвести или записать. См. стр. 23 и 28.
Y
Дисковод
Используется для воспроизведения материала с
гибкого диска или сохранения на него
композиций или параметров.
Z
Клавиши One Touch Program [Piano]/[Arranger]
Данные клавиши вызывают оптимальные
настройки для исполнения на фортепиано или с
автоаранжировщиком.
a
Клавиши [Split] è [Layer]
Данные клавиши имеют несколько функций.
Нажмите [Split], чтобы назначить верхнюю
партию верхнему регистру клавиатуры, а
нижнему регистру функции аранжировщика.
Нажав обе эти клавиши одновременно, вы
назначите нижнюю (вторую) партию нижнему
регистру клавиатуры. См. стр. 21.
b
Клавиша [Melody Intelligence]
Включает и выключает функцию Melody Intelli-
gence, которая добавляет гармонии к мелодии,
исполняемой на клавиатуре. См. стр. 34.
Задняя панель
A
Порт USB
Через этот порт вы можете подключить
инструмент к компьютеру USB-кабелем. Таким
образом вы сможете получать и передавать
MIDI-данные с компьютера и на компьютер. Этот
порт не может использоваться одновременно с
разъ¸мами MIDI In è MIDI Out.
B
Разъ¸м для педали экспрессии
К этому разъ¸му подключается дополнительная
педаль экспрессии EV-5 èëè EV-7, которая также
может использоваться как педаль громкости.
C
Разъ¸м для педали
К этому разъ¸му необходимо подключить кабель
от педали, идущий от поставляемой с инстру-
ментом стойки. В стойке имеется три педали.
D
Разъ¸мы MIDI (In, Out)
Данные разъ¸мы используются для обмена MIDI-
данными с внешними MIDI-устройствами. Их
нельзя использовать одновременно с портом
USB.
E
Входные разъ¸мы INPUT R/L (MONO)
Эти разъ¸мы служат для подключения аудио-
выходов внешнего MIDI-инструмента, кассет-
ного или CD-проигрывателя и т. п. Звуковой
сигнал с внешних устройств, поступающий на эти
разъ¸мы, будет микшироваться со звуком KR103
и подаваться на усилитель.
F
Выходные разъ¸мы OUTPUT R/L (MONO)
Через эти разъ¸мы вы можете подключить KR103
к внешнему усилителю, микшеру, кассетной деке,
клавишному усилителю и т. п. Если усилитель
является монофоническим, используйте разъ¸м
OUTPUT L (MONO).
