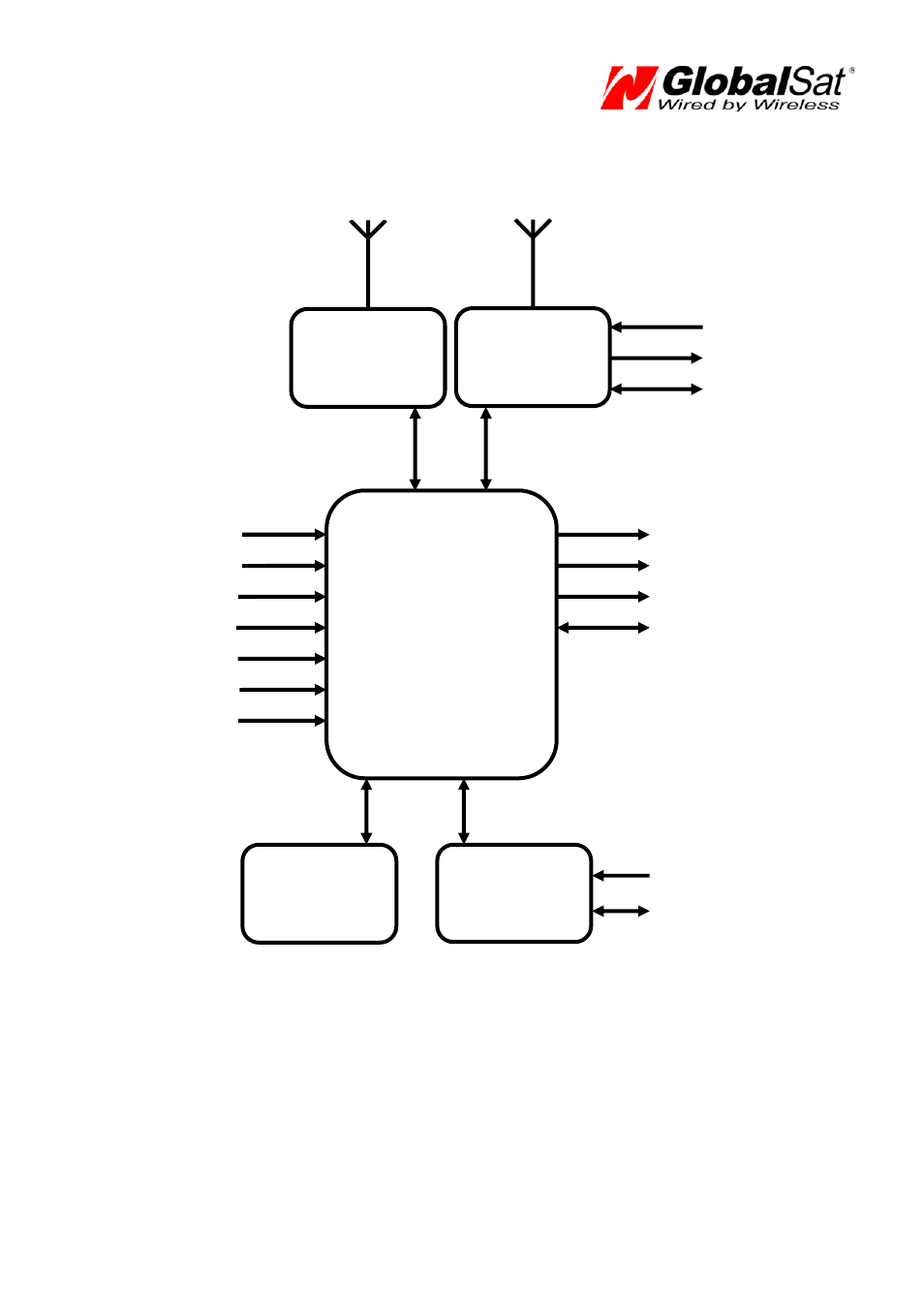

1.8 Функциональная схема
SIM-карта
Динамик
Микрофон
GSM-антенна
GSM-модем
GPS-приёмник
GPS-антенна
Контроллер (ЦП)
Кнопка SOS
Зажигание (ACC)
Аналоговый вход
Дискретный выход 1
Серийный порт RS-232
Дискретный выход 3
Дискретный выход 2
Датчик вибрации
Flash-память
Подсистема
питания
Резервная батарея
Бортовая сеть 12~24 В
Дискретный вход 1
Дискретный вход 2
Дискретный вход 3
