11

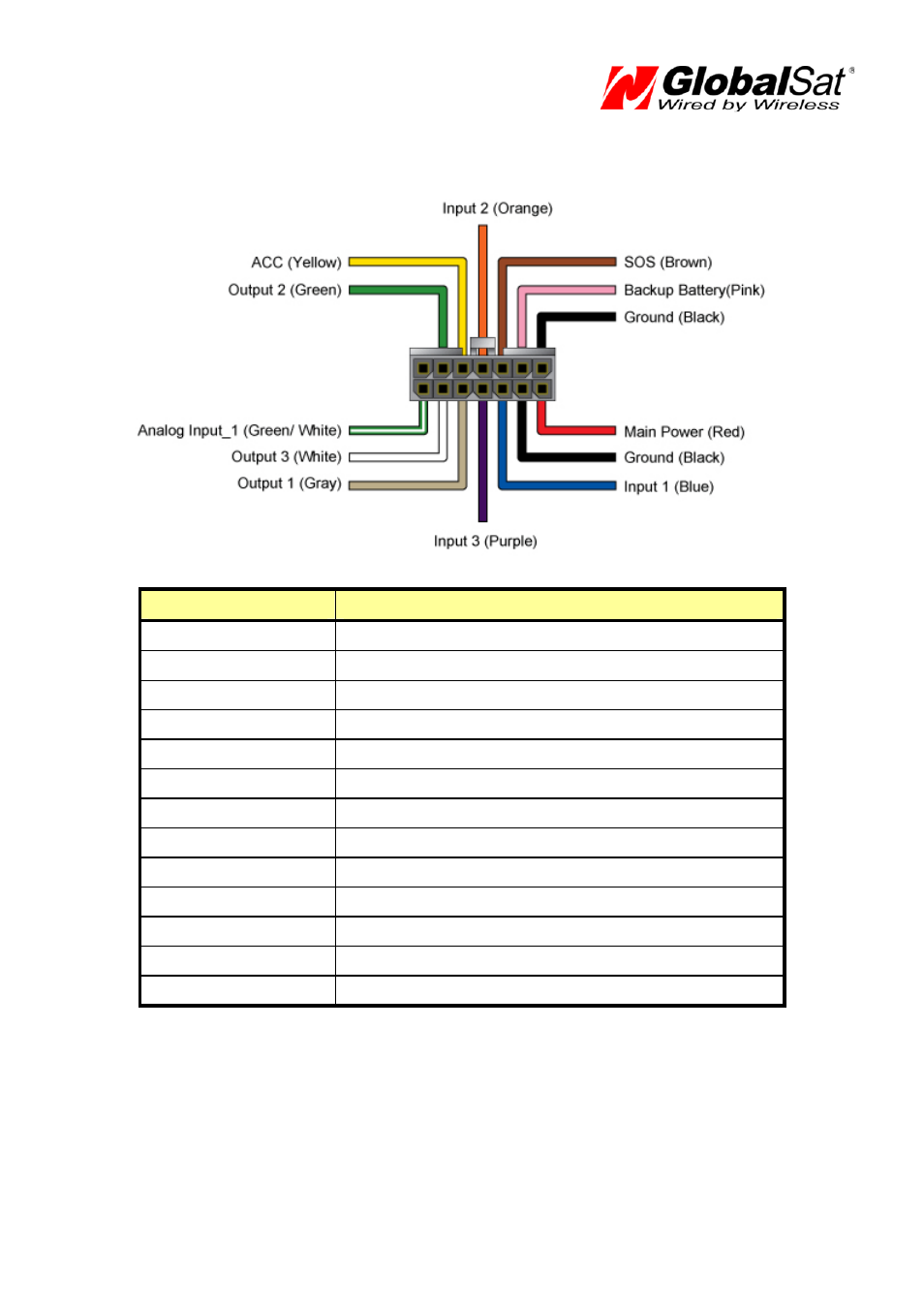

1.7 Интерфейсные кабели
Основной интерфейсный кабель (14 контактов)
Цвет провода
Описание
Зелёный с белым
Аналоговый вход (0 ~ 28 В)
Белый
Дискретный выход 3 (активный уровень низкий)
Серый
Дискретный выход 1 (активный уровень низкий)
Фиолетовый
Дискретный вход 3 (активный уровень высокий)
Синий
Дискретный вход 1 (активный уровень низкий)
Чёрный
Общий
Красный
+ Бортового питания 12/24 В
Зелёный
Дискретный выход 2 (активный уровень низкий)
Жёлтый
Зажигание ACC (активный уровень высокий)
Оранжевый
Дискретный вход 2 (активный уровень низкий)
Коричневый
Кнопка SOS (активный уровень низкий)
Розовый
+ Внешней резервной батареи 12/24 В
Чёрный
Общий
