Инструкция по эксплуатации StarLine A92 DIALOG
Страница 14
StarLine А92 Dialog
26
Дополнительный канал 2 — Управление дополнительным
оборудованием.
Данный выход может быть использован для управления различным
дополнительным оборудованием (например: модулем поднятия стекол
или автономным предпусковым подогревателем). Канал активируется
с брелка, либо на заданное время от 0,8 до 120 сек., либо работает в
режиме «защелка».
Дополнительный канал 3 — подключение к салонному
освещению и реализация функции «световая дорожка».
Автосигнализация имеет выход, который может быть использован
для подключения к салонному освещению и реализации функции
«вежливой подсветки салона» (синий провод,18-контактный разъем
«Х3»). При подключении необходимо использовать дополнительное
реле.

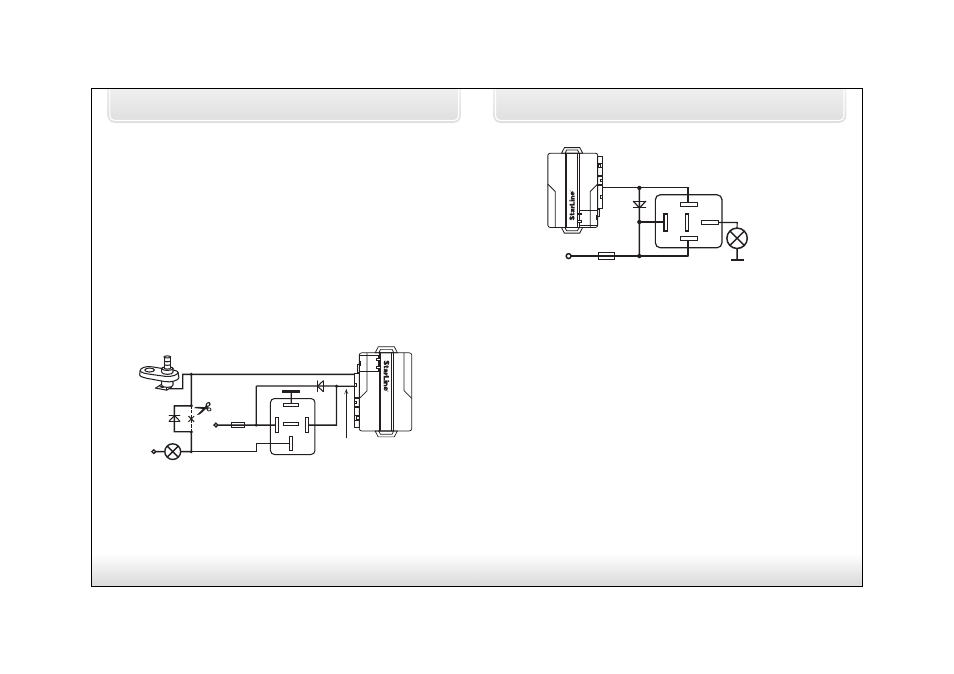

Схема реализации функции «вежливая подсветка салона»:
86
30
85
87
ɚ
+12В
+12В
концевые выключатели
дверей
сине-черный провод
синий провод
лампа
салонного
света
1А
VD1
VD2
разъем Х3
разъем Х3
Дополнительный канал 3 также может быть использован для
подключения к ближнему свету фар и реализации функции
«световая дорожка». При подключении необходимо использовать
дополнительное реле. Пример схемы подключения для
дополнительного канала №3 (синий провод, 18-конт. разъем «Х3»).
инструкция по установке
27
Схема реализации функции «световая дорожка».
синий
провод
+12В
15А
лампы
ближнего
света
VD1
86
30
85
87
ɚ
разъем Х3
Подключение датчика температуры двигателя
Датчик температуры необходимо подключить к двухконтактному
разъему «X6» центрального блока, с помощью входящего в комплект
кабеля с 2-х контактным разъемом. Рекомендации по размещению
датчика см. на стр. 11.
Подключение модуля обхода штатного
иммобилайзера
В большинстве современных автомобилей присутствуют штатные
иммобилайзеры. Штатный иммобилайзер препятствует запуску
двигателя без ключа или запуску с использованием ключа, который
не прописан в него. Поэтому при автозапуске необходимо обеспечить
имитацию считывания ключа штатным иммобилайзером. Для этого
необходимо использовать модуль обхода иммобилайзера, например
StarLine BP-02 или BP-03 (см. схему далее). Модуль представляет собой
две антенны-катушки, соединенные друг с другом, и коммутируемые с
помощью реле. Внутри одной катушки необходимо расположить ключ,
а другую надеть на замок зажигания. При автозапуске сигнализация
включит реле, которое соединит обе катушки. В этот момент штатный
иммобилайзер получит сигнал от ключа и не будет препятствовать
запуску двигателя. Необходимо обеспечить максимально скрытное
расположение модуля обхода.
