Подключение световой сигнализации
В автомобилях, у которых в штатном электрооборудовании автомобиля
для указателей поворота используются только два провода, возможно
прямое подключение выходов автосигнализации:
Зелено-черный провод 18-ти контактного разъема «X3» подключите к
лампам указателей поворота (один борт). Максимальный ток нагрузки
7,5А.
Зелено-желтый провод 18-ти контактного разъема «X3» подключите к
лампам указателей поворота (другой борт). Максимальный ток нагрузки
7,5А.

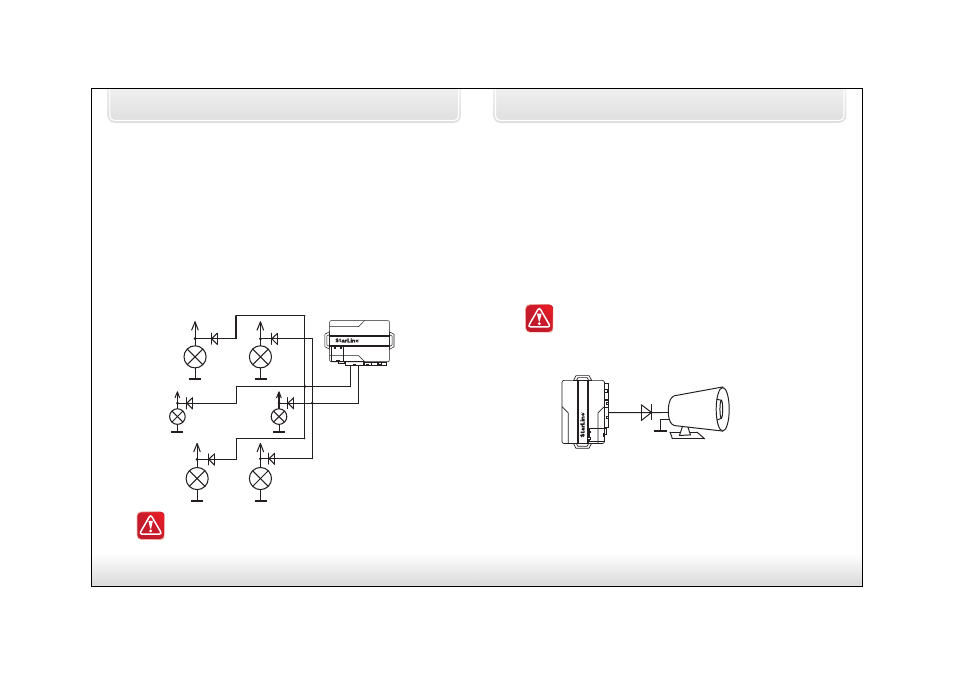

Если в штатной проводке автомобиля для указателей поворота
задействовано больше проводов (4 или 6), то необходимо использовать
диодную развязку:
VD1
VD2
VD3
VD4
VD6
VD5
зелено-
черный
зелено-
желтый
разъем Х3
Диоды VD1–VD6 должны быть рассчитаны на соответствующий
ток, который определяется мощностью ламп указателей
поворота (рекомендуется не менее 3 А, например 1N5401).
инструкция по установке
23
Подключение сирены
Для подключения сирены используется серый провод (16-контактный
разъем «Х3»)— положительный выход управления сиреной.
Максимальный ток нагрузки 2 А.
При подключении автономной сирены рекомендуем устанавливать
дополнительный предохранитель (3 А) для защиты цепи питания
автономной сирены.
Громкость коротких сигналов подтверждения выдаваемых сиреной
может быть отрегулирована с помощью функции 7, таблицы №1 (см.
стр. 48). Для уменьшения громкости сирены запрограммируйте
вариант 2 или 3. При выборе варианта 4 сигналы подтверждения будут
отключены.
- Данная функция НЕ может быть реализована при
использовании автономной сирены.
- Если при выборе вариантов 2 или 3 сирена звучать не
будет, то установите дополнительный диод (рассчитанный на
соответствующий ток потребления сирены) в цепь сирены как
показано на рисунке:
VD1
серый
разъем
Х3
При подключении повода массы сирены необходимо обеспечить
надежный контакт.
