Inspector Boomerang Alpha 2006
инструкция по установке 7
Подключение проводов
P1. Силовой разъем системы дистанционного запуска двигателя
1. Белый провод – Выход АСС (+). Подключить к проводу, на котором +12В
появляется при включении зажигания и пропадает при включении стартера.
2. Зеленый провод – Выход зажигания (+). Подключить к проводу зажигания
автомобиля. Этот провод подает питание в цепь зажигания. По этому же проводу
система определяет, включено ли зажигание и заведен ли двигатель. При исполь
зовании функции контроля запуска двигателя по электромагнитному шуму в цепи
зажигания (переключатель 1 в положении ON) система по этому проводу опреде
ляет момент запуска двигателя. Провод генератора/датчика масла в этом случае
не подключается.
3. Красный провод – +12В питание системы. Подключить к “+” аккумулятор
ной батареи.
4. Желтый провод – Выход стартера (+). Подключить к проводу, на котором
+12В появляется при включении стартера.
5. Черный провод – “Земля”. Подключить к корпусу автомобиля или к клемме
“ “ аккумуляторной батареи.
6. Фиолетовый провод – Выход блокировки стартера ( ). Провод подключен
к выносному реле блокировки, которое в зависимости от выбранной функции (таб
лица программируемых функций, шаг 3) может обеспечивать в режиме охраны:
А. Блокировку стартера. В этом режиме блокировка сохраняется при включении
поддержки зажигания и дистанционном запуске двигателя для предохранения
стартера от повторного включения (ключом) при работающем двигателе.
Б. Блокировку зажигания. В этом режиме при включении поддержки зажигания и
дистанционном запуске двигателя блокировка отключается на время работы
двигателя.

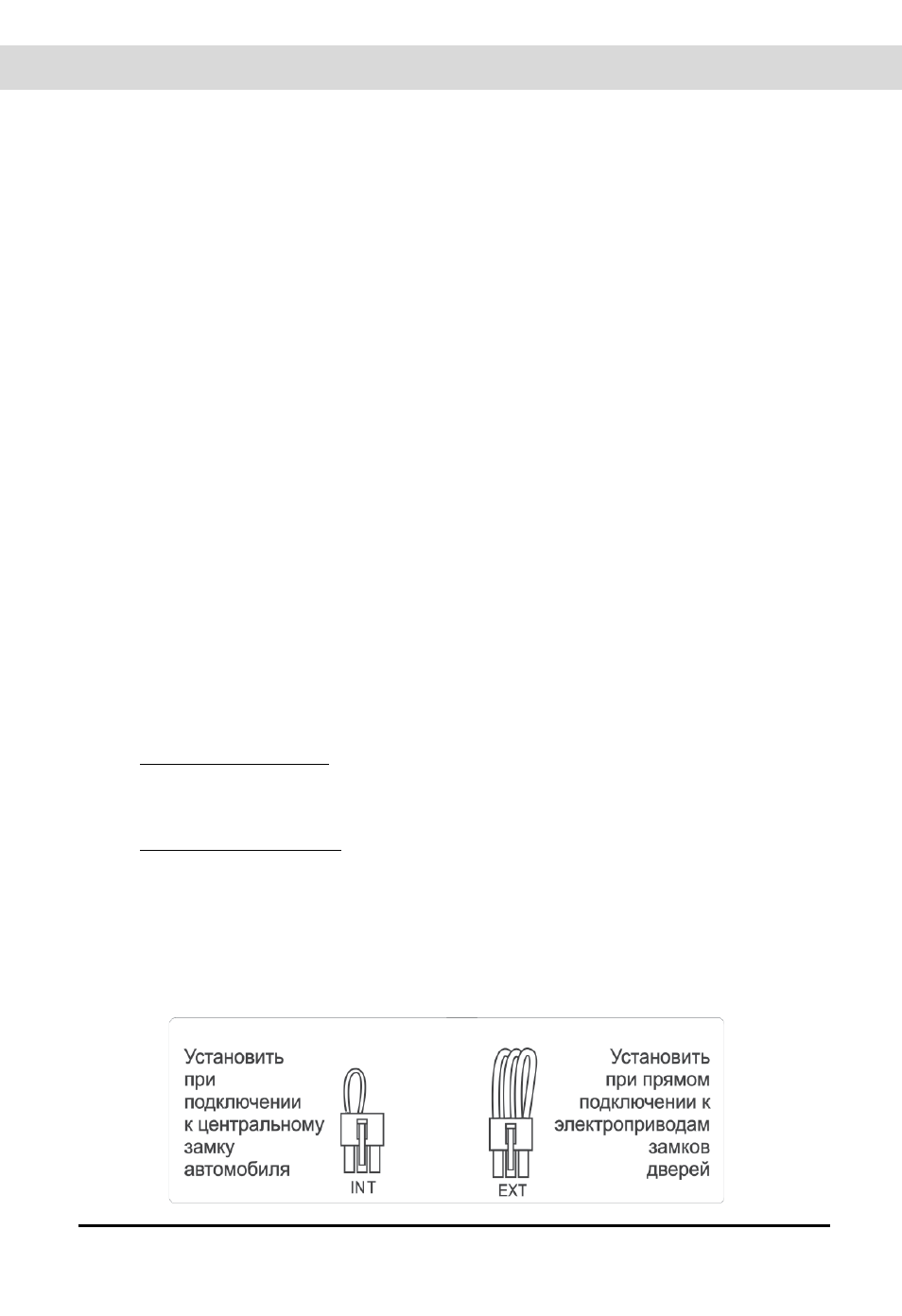

P2. Разъем для выбора конфигурации управления центральным замком
автомобиля.
