50
6
4
2
8
10 12
A
E
P I
LOT
TP
TH
TP
TH
I L
O
T
TP TH
TP
TH
P
Запальная горелка
TP =
термогенератор
TH =
термостат
Комнатный термостат
Энергонезависимые варианты

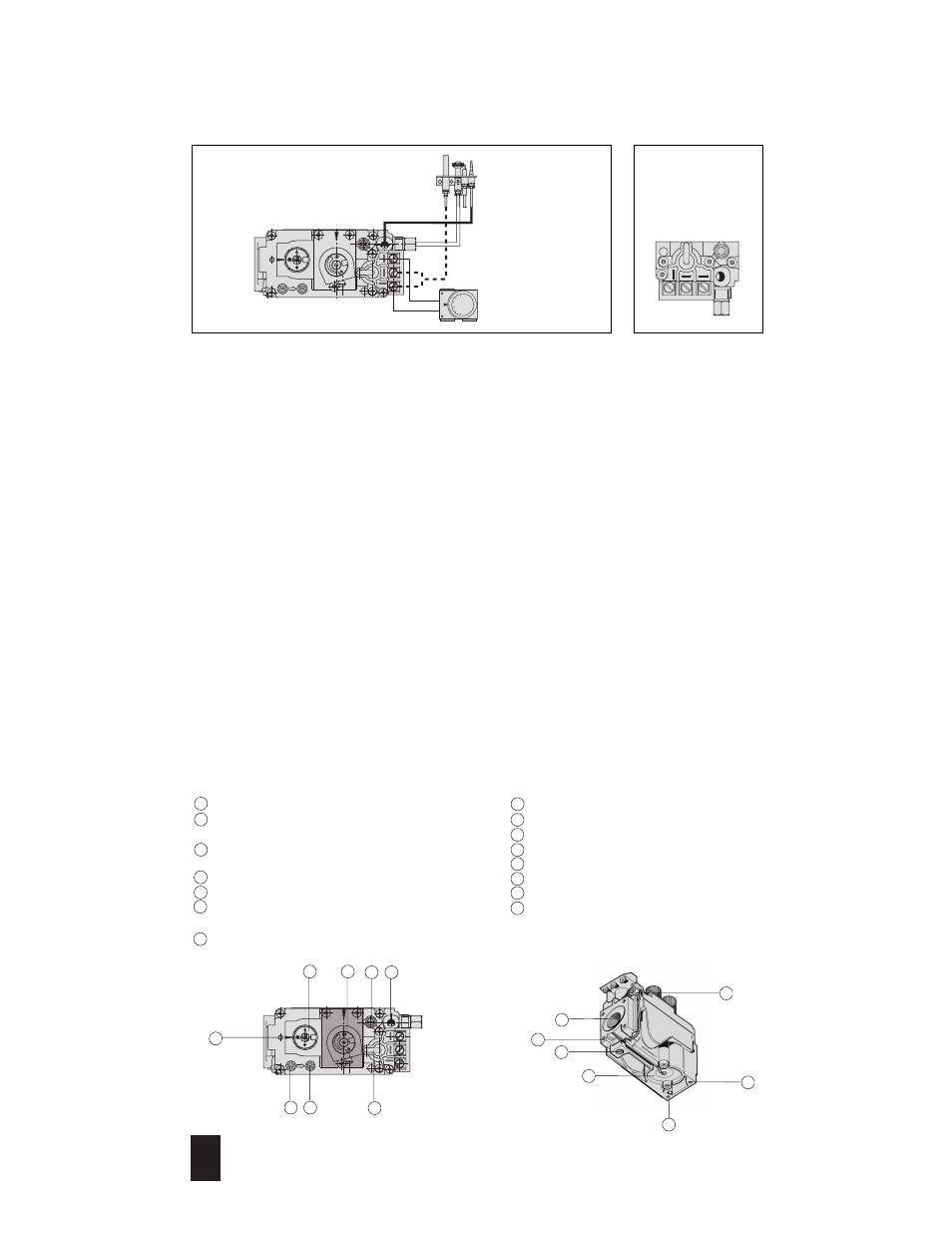

ОПИСАНИЕ БЛОКА УПРАВЛЕНИЯ ПОДАЧИ ГАЗА
НАСТРОЙКИ И РЕГУЛИРОВКИ
Все регулировки должны быть сделаны в соответствии со специфическими требованиями, существующими для
оборудования на которое устанавливается регулятор. Проверьте входное и выходное давление, используя
штуцеры для измерения давления газа. После измерения давления, тщательно заглушите штуцера
соответствующими винтами: Рекомендуемый затяжной момент: 2.5 Нм.
Настройка выходного давления газа (в основной горелке)
Снимите заглушку (A). При повороте винта (B) по часовой стрелке - расход газа повышается. После
завершения настройки установите заглушку (A).
Отключение регулятора давления
Замените заглушку (A), винт настройки (B) и пружину (C) аксессуаром (D), код 0.907.037. Затяжной момент: 1Нм.
Настройка подачи газа на запальную горелку
При повороте винта по часовой стрелке - расход понижается.
Отключение функции настройки подачи газа на запальную
Полностью заверните винт настройки, а затем его выверните его на два оборота и зафиксируйте.
Изменение семейства или вида газа
Проверьте, может ли оборудование, на котором установлен регулятор, использовать соответствующий вид газа.
Установите величину давления газа на выходе регулятора, приведенную в инструкции производителя оборудования,
используя ïðåäûäóùèe указания. Для газа III-го семейства: отключите функцию настройки максимального расхода
газа или регулятора давления; отключите функцию настройки расхода газа на запальную горелку.
ВНИМАНИЕ:
После завершения всех настроечных и регулировочных операций проверьте герметичность
уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при
соответственно максимальном и минимальном давлении газа. После выполнения регулировочных работ
зафиксируйте уплотнители и/или винты настройки краской.
Автоматический запорный клапан
Выход газа на запальную горелку
Присоединение к газовой магистрали
Отверстия (M5) для крепления фланца
Дополнительные крепежные îòâåpñòèÿ регулятора
Альтернативное присоединение термопары
Электромагнит
Присоединение к камере сгорания для
компенсирования давления
Ручка управления
Ручка настройки расхода газа (устанавливается
на регуляторы соответствующего исполнения)
Устройство настройки расхода газа запальную
горелку
Присоединение термопары
Крепление держателя с пьезовспламенителем
Штуцер для измерения давления газа на входе
клапана
7
Штуцер для измерения давления газа на выходе
клапана
4
5
2
1
9
8
7
3
10
11
12
13
14
15
6
A
E
P I
LOT
TP
TH
TP
TH
8
7
6
5
4
3
1
2
9
10
11
12
13
14
15
