Лемакс 820 NOVA SIT Применение и установка - Инструкция (Страница 7)

49
«SIT 820 NOVA/ NOVA mv» соответствует действующим стандартам по безопасности. Установка регулятора на
газопотребляющее оборудование должна быть выполнена в соответствии со специфическими требованиями,
существующими для этого оборудования. В частности, должно быть проверено соответствие требованиям,
касающимся системы термоэлектрической защиты, автоматического запорного клапана и, если имеется,
регулятора давления. Все операции по установке и настройке должны быть выполнены квалифицированным
персоналом. Регулятор не предназначен для работы вне помещений .
УСТАНОВКА

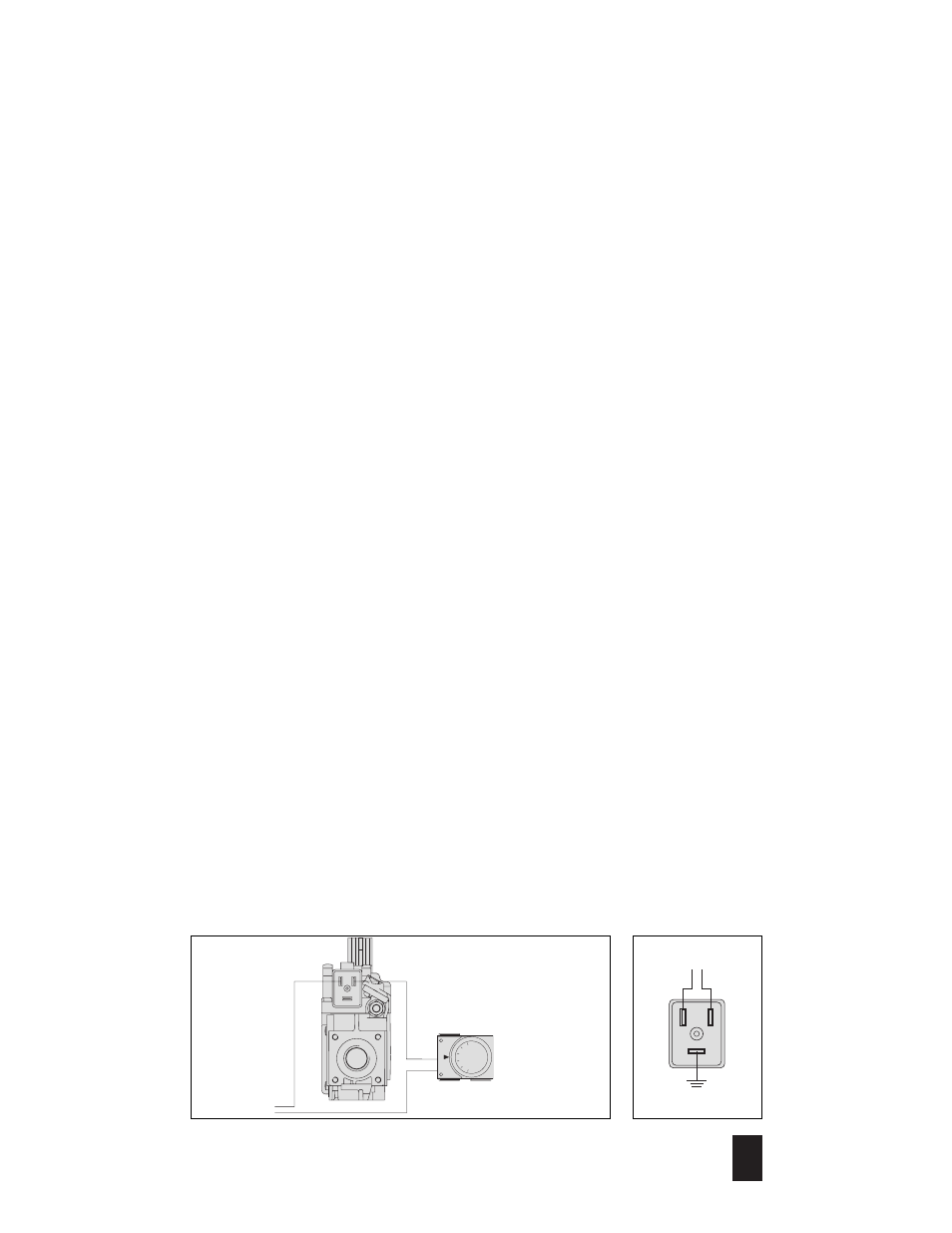

СХЕМА ПРОВОДКИ
Энергозависимые варианты
6
4
2
8
10 12
В(переменный ток)
Комнатный термостат
МЕХАНИЧЕСКИЕ ПРИСОЕДИНЕНИЯ
Общие рекомендации
Не допускайте повреждений уплотняющих деталей. Не ослабляйте сборочные винты. Не снимайте ярлыков.
Избегайте толчков (ударов падений и т.д.). Снимайте колпачки, защищающие от пыли, только во время
монтажа. Не превышайте рекомендованный момент кручения. Убедитесь, что поток газа соответствует
направлению, указанному стрелкой на корпусе регулятора. Примите меры, чтобы во время монтажа в клапан
не попали инородные материалы. Обязательно проверьте чистоту входных и выходных труб. Не подвергайте
многофункциональный регулятор изгибающему моменту, превышающему 35 Нм, и крутящему моменту,
превышающему 25 Нм. Используйте только специфицированные гаечные ключи при выполнении
присоединений.
Присоединение магистрального газа
Используйте газовую трубу с резьбой Rp 1/2 ISO 7. Затяжной момент: 25 Нм. В случае использования фланцев,
сначала присоедините трубы к фланцам, а затем фланцы к регулятору.
Рекомендуемый затяжной момент для крепежных винтов фланца: 3 Нм.
Присоединение запальной горелки
Могут быть использованы трубки диаметров 4 мм, 6 мм or 1/4". Используйте гайки и конусные уплотнители
соответствующего размера. Затяжной момент 7 Нм.
Присоединение к камере сгорания
Присоединение регулятора давления к камере сгорания рекомендуется при использовании закрытой топочной
камеры и вентилятора (принудительная тяга, давление в камере отличается от атмосферного). Используйте
комплектующие код 0.958.057 или 0.958.058, в зависимости от характеристик оборудования. Затяжной
момент: 1 Нм.
ПРЕДУПРЕЖДЕНИЕ: После завершения работ проверьте присоединения на герметичность и правильную
работу оборудования.
Электрические присоединения
Общие рекомендации
Все электрические соединения должны быть выполнены в соответствии с действующими стандартами. Проверьте,
соответствие напряжения и частоты тока катушек, указанных на клапане, с напряжением и частотой тока в сети. Проверьте,
правильность всех соединений и, в особенности, заземления. Рекомендуется использовать специальные разъемы для
электропитания регулятора. Обязательно проверьте цепь заземления регулятора и оборудования, использование
соответствующего разъема автоматического запорного клапана (EV). Этот разъем имеет контакт присоединения
заземления. Необходимо убедиться, что провод заземления надежно закреплен крепежным винтом. При использовании
регулятора с напряжением питания 24 В оно должно подаваться посредством изолирующего трансформатора (с очень
малым по условиям безопасности напряжением в соответствии с EN 60742). Для соединения используйте разъемы AMP
6.3x0.8 mm DIN 46244. При установке регулятора на газопотребляющее оборудование, электрические соединения должны
быть выполнены в соответствии с специфическими требованиями существующими для этого оборудования.
Предохранительные отключающие устройства (например, устройство контроля пламени горелки, предохранительный
термостат и т.п.) должны разрывать цепь питания электромагнита системы термоэлектрической защиты.
В(переменный ток)
