6.2. Для газогорелочного устройства ГГУ «Лемакс» на основе 630 EUROSIT
(см. рис.2)
6.2.1. Открыть газовый кран на подводящем газопроводе.
6.2.2. Начальное положение круглой рукоятки управления в позиции
«выключено» ( ). Повернуть рукоятку управления против часовой
стрелки в позицию розжига (
).
6.2.3. Нажать рукоятку управления до упора и, не отпускать её в течение 10-
60 секунд, нажимать кнопку пьезовоспламенителя до появления пла-
мени на пилотной горелке. После розжига запальной горелки рукоятку
управления необходимо удерживать нажатой 60 секунд, затем плавно
отпустить, если пламя погаснет – повторить пункт 6.2.2.-6.2.3., увели-
чив время нажатия рукоятки управления, не ранее, чем через 1 минуту
(или самопроизвольного щелчка внутри автоматики).
6.2.4. Для включения основной горелки повернуть рукоятку управления про-
тив часовой стрелки до позиции 1-7. Максимальная температура 80º С
теплоносителя соответствует цифре «7» на рукоятке управления.
6.2.5. Для отключения основной горелки повернуть рукоятку управления
по часовой стрелке до позиции (
). При этом на пилотной горелке
будет гореть факел.
6.2.6. Для полного отключения подачи газа на пилотную горелку повернуть
рукоятку управления по часовой стрелке в позицию «выключено» ( )
вНиМаНиЕ! в любом случае, при повторном включении газового клапана
всЕГда поворачивайте рукоятку в позицию «выключено» и начинай-
те разжиг основной горелки согласно пункта 6.1.2
6.3. Защита газогорелочных устройств.
6.3.1. Защита при внезапном отключении газа.
6.3.2. При внезапном отключении газа или задува пламени пилотной и
основной горелки, прекращается нагрев термочувствительного эле-
мента термопары SIT; термопара выключит магнитный блок и кла-
пан магнитного блока перекроет подачу газа.
6.3.3 Без повторного ручного пуска газогорелочного устройства, подача
газа к основной горелке невозможна.
6.3.4. Защита при отсутствии тяги.
Для реализации защиты газогорелочных агрегатов при отсутствии
тяги к газовому клапану может подключаться датчик тяги.
Датчик тяги представляет собой термореле, которое размыкает контак-
ты при превышении температуры выше заданной. При отсутствии тяги
термореле перегревается и размыкает цепь подключения термопары к
газовому клапану. При этом магнитный блок перекроет подачу газа.
7. ТЕХНиЧЕскоЕ оБслУЖиваНиЕ
7.1. Проверка технического состояния устройства и его обслуживание в соста-
ве отопительного аппарата производится:
– перед первым вводом в эксплуатацию;
– при обнаружении неисправностей;
– по графику профилактического обслуживания;
– после замены устройства или при его ремонте.
7.2. Объём проверок:
7.2.1. Внешний осмотр всех составных частей;
7.2.2. Проверка герметичности;
7.2.3. Проверка работоспособности.
Более подробная информация указана в инструкции по ремонту и эксплу-
атации для работников газовых служб.
8. спЕциалЬНЫЕ полоЖЕНиЯ
Слесарь специализированного предприятия газового хозяйства должен в
соответствии с графиком проверять следующие показатели автоматики:
– работоспособность термостата;
– отсечку автоматикой газа при отсутствии тяги;

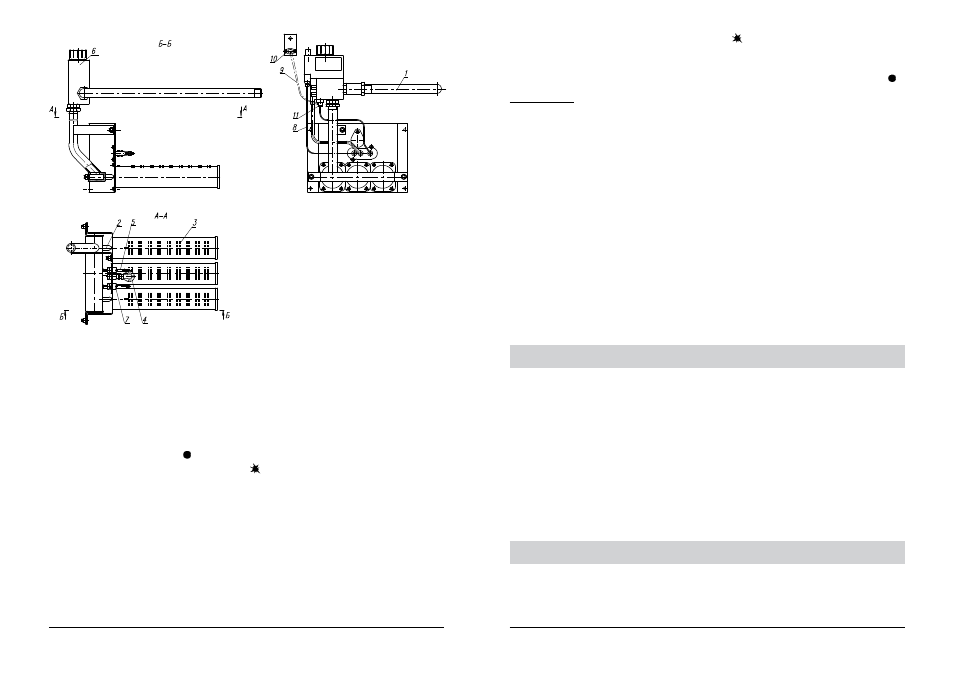

Рис. 2. Газогорелочное устройство
с автоматикой 630 EUROSIT
1. Газопровод
2. Сопло
3. Атмосферная горелка
4. Пилотная горелка
5. Искровой электрод
6. Газовый клапан
7. Термопара
8. Кабель HY
9. Кабель с двойным контактом
10. Датчик тяги
11. Термопрерыватель
