щении не должно ощущаться запаха газа. Появление запаха газа свиде-
тельствует об утечке, возникшей из-за повреждения устройства.
При появлении запаха газа необходимо:
– закрыть газовый кран, находящийся на газопроводе перед устройством
и общий кран;
– немедленно погасить все открытые огни, не курить и не пользоваться
электрическими выключателями и штепселями во избежание искрооб-
разования;
– тщательно проветрить помещение;
– сообщить в аварийную службу газового хозяйства об утечке газа.
5. поРЯдок УсТаНовки
5.1. Помещение, в котором эксплуатируется котел или аппарат с устройством,
должно соответствовать требованиям «Правил безопасности в газовом хо-
зяйстве» и «Правил пожарной безопасности».
5.1.1. При монтаже устройства газогорелочного к газопроводу с давлени-
ем газа выше 130 мм вод. ст. необходимо произвести регулировку
встроенного регулятора давления газа.
5.1.2. При установке термодатчика в теплоноситель не допускайте пов-
реждения капиллярной трубки и термобаллона.
Не допускайте резких перегибов капиллярной трубки, радиус гиба
должен быть не менее 8 мм.
5.1.3. При установке устройства в котел (аппарат) термодатчик должен на-
дежно крепиться на наиболее нагреваемой стенке.
5.2. Общие рекомендации.
5.2.1. Монтаж газогорелочного устройства должен быть проведен в соот-
ветствии со специфическими стандартами для каждой установки.
5.2.2. Все операции по установке, настройке и регулировке должны быть
выполнены исключительно квалифицированным персоналом и ос-
новываться на специфических характеристиках газогорелочного ус-
тройства.
5.2.3. Газогорелочное устройство должно быть установлено только внутри
газовых агрегатов, котлов, аппаратов, бытовых печей.
6. РаБоТа ГаЗоГоРЕлоЧНоГо УсТРоЙсТва
6.1. Для газогорелочного устройства ГГУ «Лемакс» на основе 710 MINISIT (см.
рис.1)

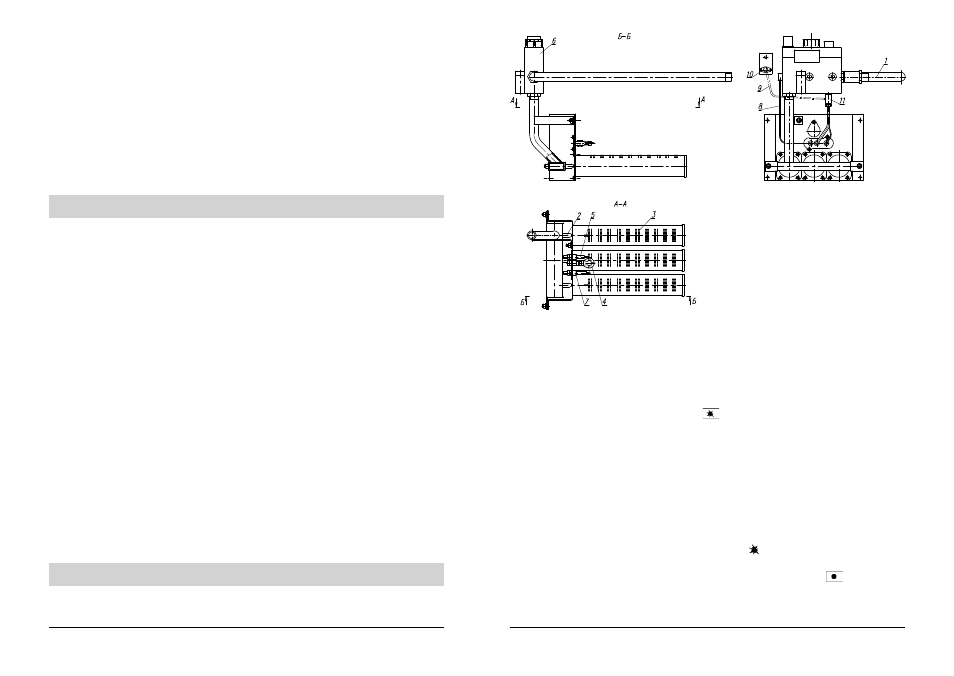

Рис. 1. Газогорелочное устройство
с автоматикой 710 MINISIT
1. Газопровод
2. Сопло
3. Атмосферная горелка
4. Пилотная горелка
5. Искровой электрод
6. Газовый клапан
7. Термопара
8. Кабель HY
9. Кабель с двойным контактом
10. Датчик тяги
11. Термопрерыватель
6.1.1. Открыть газовый кран на подводящем газопроводе.
6.1.2. Нажать кнопку подача газа и, не отпуская её, нажать кнопку пье-
зовоспламенителя. Не отпускать кнопку подачи газа в течении 10-60
сек.
6.1.3. Отпустить кнопку и проверить наличие пламени на пилотной горел-
ке. Если пламени нет, повторить пункт 6.2., увеличивая время удер-
жания кнопки подачи газа.
6.1.4. Для включения основной горелки повернуть рукоятку настройки тем-
пературы в положение «2». Максимальная температура 80º С теп-
лоносителя соответствует цифре «7».
6.1.5. Для отключения основной горелки повернуть ручку настройки тем-
пературы в позицию «выключено» ( ). При этом будет гореть фа-
кел пилотной горелки.
6.1.6. Для полного отключения подачи газа нажать кнопку .
6.1.7. Регулировку температуры теплоносителя производится вращением
рукоятки настройки температуры. При достижении заданной темпе-
ратуры термостат автоматически перекрывает подачу газа.
