ПРИЛОЖЕНИЕ

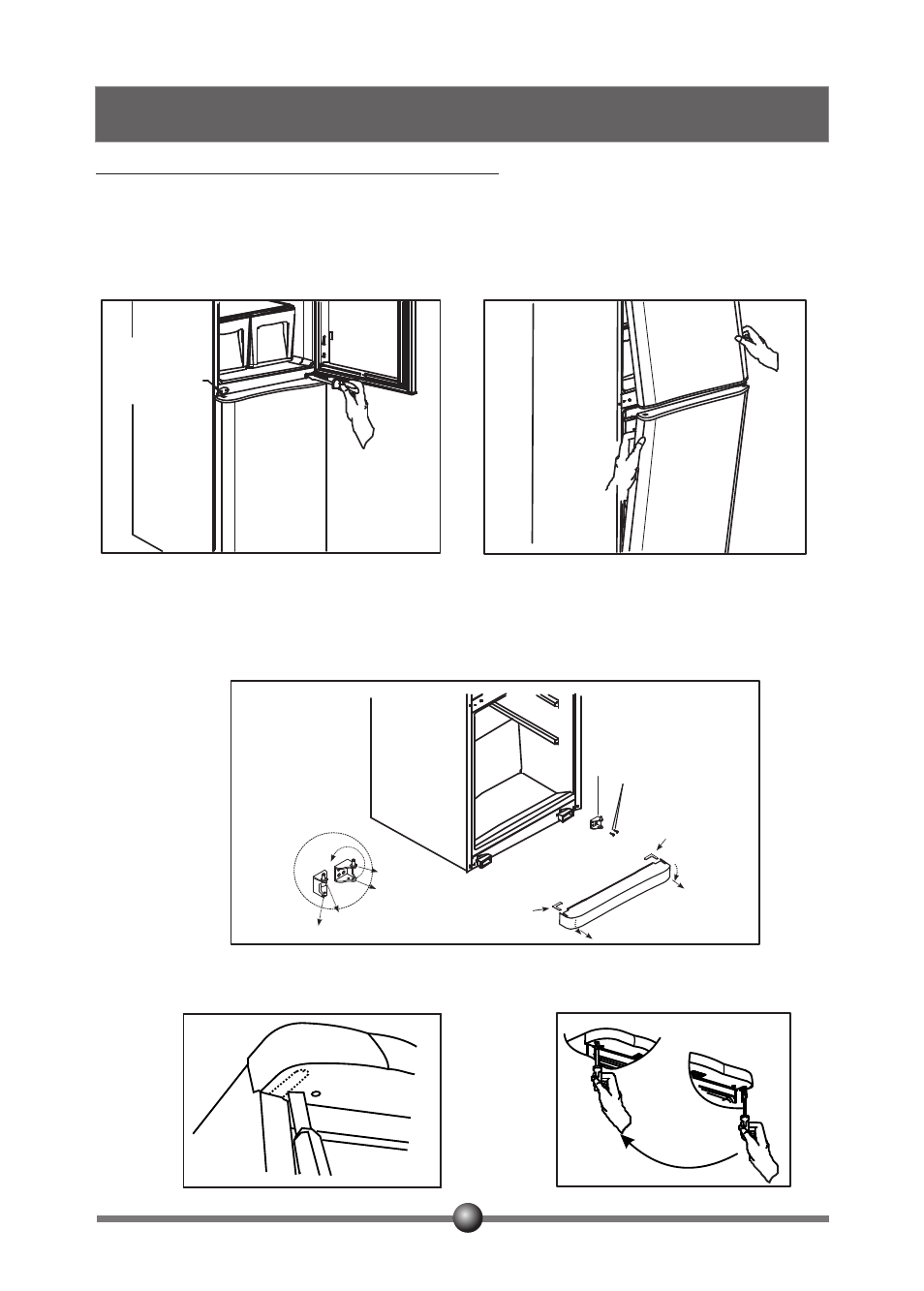

Изменение направления открывания дверей.
1 - Открутите два винта, которые держат средний шарнир (Рис. 1). Также снимите две
заглушки винта среднего шарнира с левой стороны.
2 - Отделите двери холодильной и морозильной камер от корпуса, потянув их на себя
вместе со средним шарниром (Рис. 2).
Рисунок 1.
3 -
Снимите нижнюю защитную панель, потянув ее вниз и на себя. Снимите нижний шарнир,
открутив винты, фиксирующие его (Рис. 3). Отвинтите шпильку шарнира из Отверстия 1,
поверните шарнир на 180° и закрутите шпильку в Отверстие 2(См. дет.А). Затем закрепите
шарнир на нижней левой стороне холодильника. Снимите левую заглушку нижней защитной
панели и установите правую (прилагается в комплекте с документацией).
Рисунок 3.
Снимите две
заглушки
винта среднего
шарнира
Деталь А
Отверстие 1
Отверстие 2
Отверстие 1
Отверстие 2
Винт
Нижняя защитная
панель
Нижний
шарнир
3 - Отвинтите шпильку с правого верхнего шарнира (см. Рис. 5/деталь А), затем завинтите
е¸ на левом шарнире (Рис. 5/деталь Б), предварительно аккуратно вырезав отверстие на
левой стороне главной панели по выштамповке (Рис.4) .
Левая заглушка
нижней защитной
панели
Правая заглушка
нижней защитной
панели
Рисунок 4.
ДЕТАЛЬ А
ДЕТАЛЬ Б
Рисунок 5.
