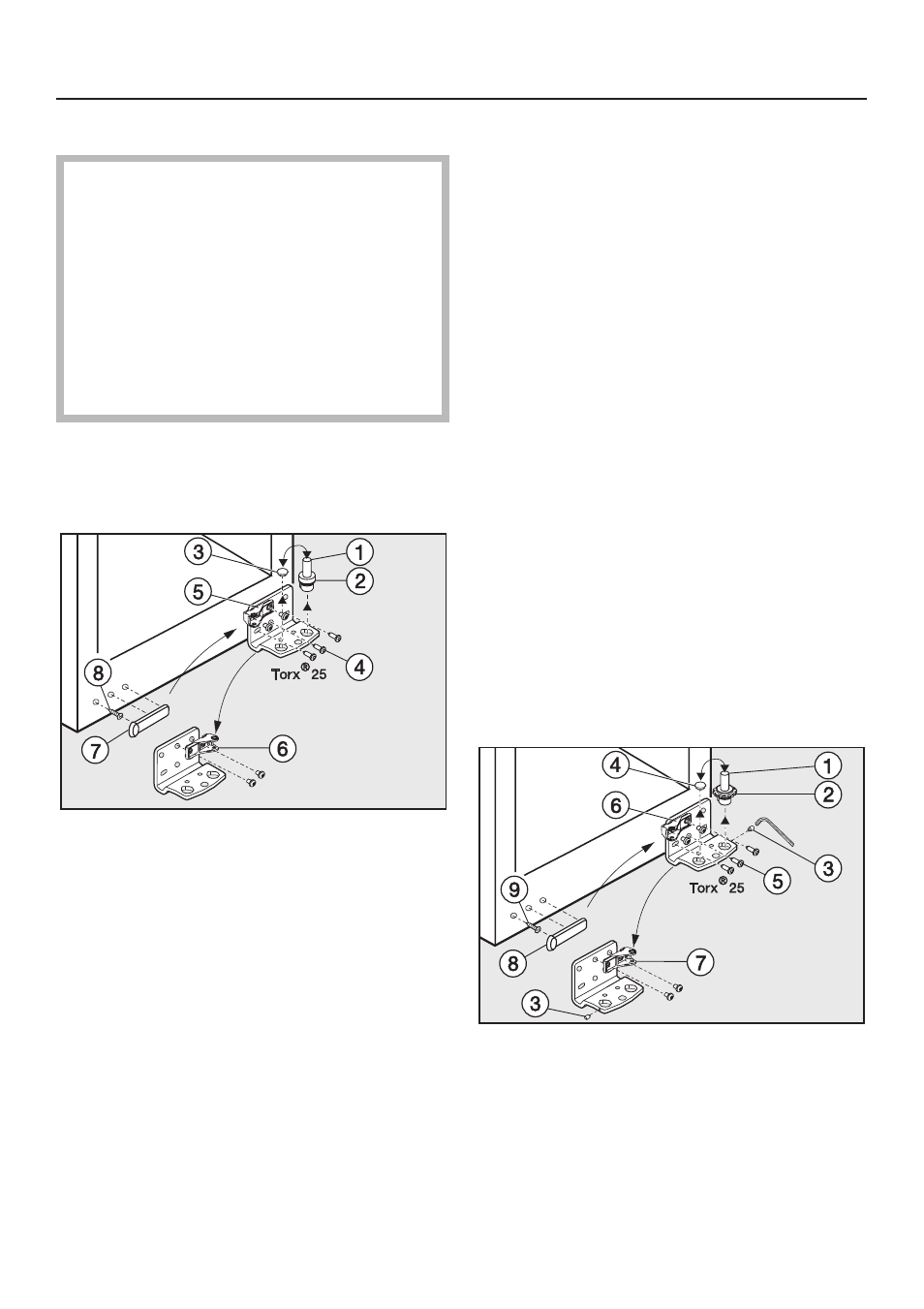

Перестановка детали подшипника
Важно! В приборе из нержавею-
щей стали возможна
перенавеска дверцы по высоте.
Пожалуйтса, обратите внимание
на разные указания по
перенавеске!
Начиная с пункта "Установка
дверцы" указания совпадают.
A. для приборов без возможности
перенавески дверцы по высоте
(белый прибор)
^ Полностью выверните вверх ось
подшипника
a с шайбой b.
^ Снимите заглушку c.
^ Отвинтите шурупы d и снимите
кронштейн подшипника
e.
^ Отверните деталь подшипника f
от кронштейна
e, поверните ее на
180° и вверните в противополож-
ное отверстие кронштейна.
^ Установите заглушки c в другое
отверстие.
^ Снимите облицовочную деталь g.
^ Выверните винт h и вверните его
во внешнее отверстие с противо-
положной стороны.
^ Установите декоративную деталь
g на противоположную сторону,
повернув ее на 180°.
^ Приверните кронштейн подшипни-
ка
f на противоположной стороне
обоими внешними шурупами.
Оставьте средний шуруп без ис-
пользования, только так можно бу-
дет позднее выровнять дверцу
прибора через внешние удлинен-
ные отверстия!
^ Снова установите полную ось под-
шипника
a с шайбой b. Важно!
Фиксирующая защелка должна
снова указывать назад.
B. для приборов с возможностью
перенавески дверцы по высоте
(Приборы из нержавеющей стали)
^ Выверните установочный винт c с
помощью шестигранного ключа на
один оборот.
^ Полностью выверните вверх ось
подшипника
a с шайбой b.
^ Снимите заглушку d.
