12
5 Начальная установка с помощью модуля индикации и настройки
VEGABAR 86 • 4 … 20 mA/HART
46689-R
U-131210
5 Начальная установка с помощью
модуля индикации и настройки
5.1 Установка модуля индикации и настройки
Модуль индикации и настройки может быть установлен на
датчике или снят с него в любое время. Установка возможна в
одном из четырех положений со сдвигом на 90°. Для этого не
требуется отключать питание.
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Модуль индикации и настройки установить на электронике в
желаемом положении и повернуть направо до щелчка.
3. Туго завинтить крышку корпуса со смотровым окошком.
Для демонтажа выполнить описанные выше действия в
обратном порядке.
Питание модуля индикации и настройки осуществляется от
датчика.

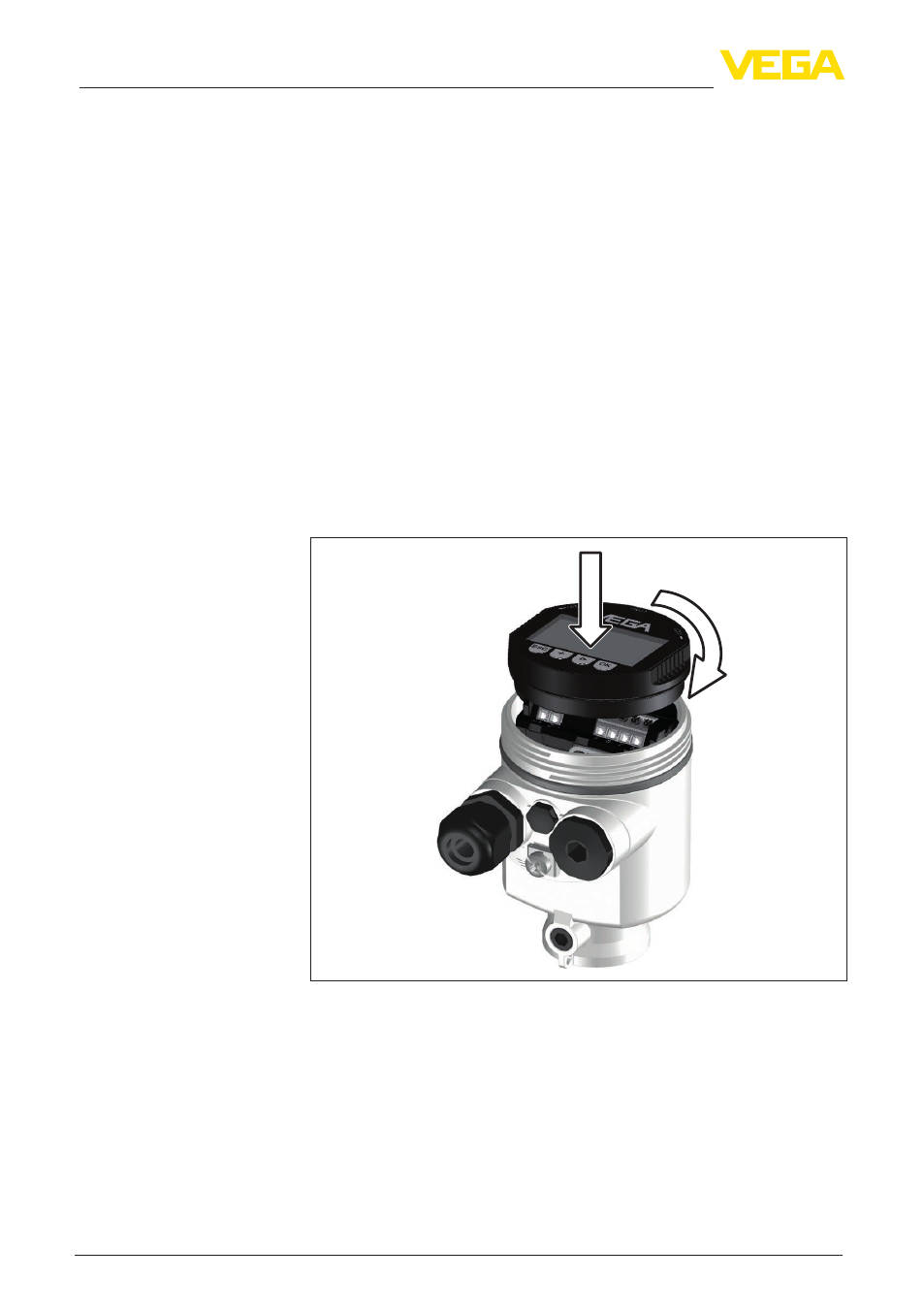

Рис. 7: Установка модуля индикации и настройки в отсеке электроники
однокамерного корпуса
