11
4 Подключение к источнику питания
VEGABAR 86 • 4 … 20 mA/HART
46689-R
U-131210
5 1 2 +
( ) (-) 6 7 8
4...20mA
2
3
4
1

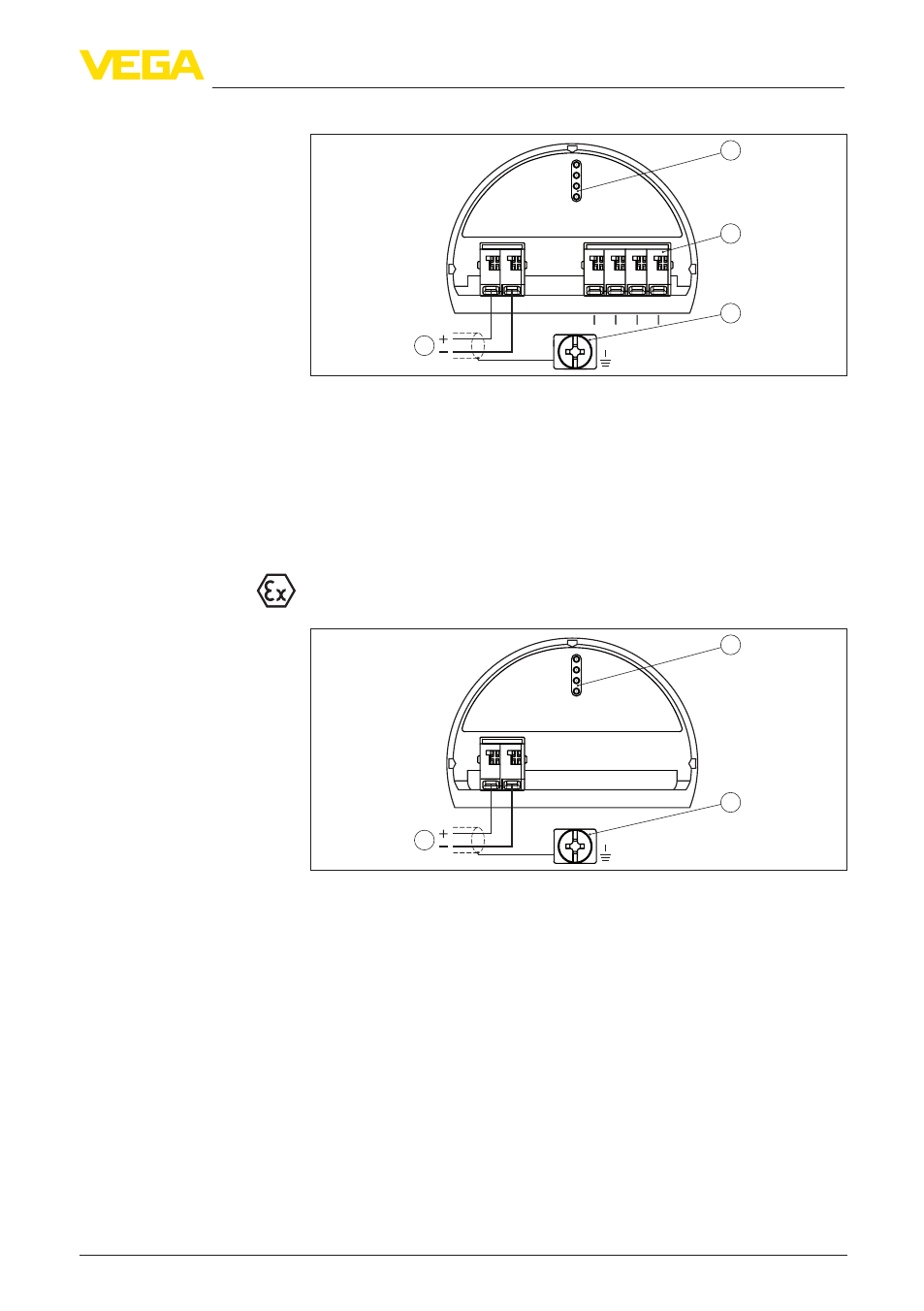

Рис. 5: Отсек электроники и подключения (однокамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного устройства индикации и настройки или ведомого
(Slave) датчика
4 Клемма заземления для подключения экрана кабеля
4.3 Двухкамерный корпус
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex ia.
4...20mA
2
3 1 2 +
( ) (-)
1
Рис. 6: Отсек подключения (двухкамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
Отсек электроники и
подключения
Отсек подключения
