11 Приложение
VEGAFLEX 81 • Profibus PA
44214-R
U-130930
2
4
5
3
1
2
4
5
3
1

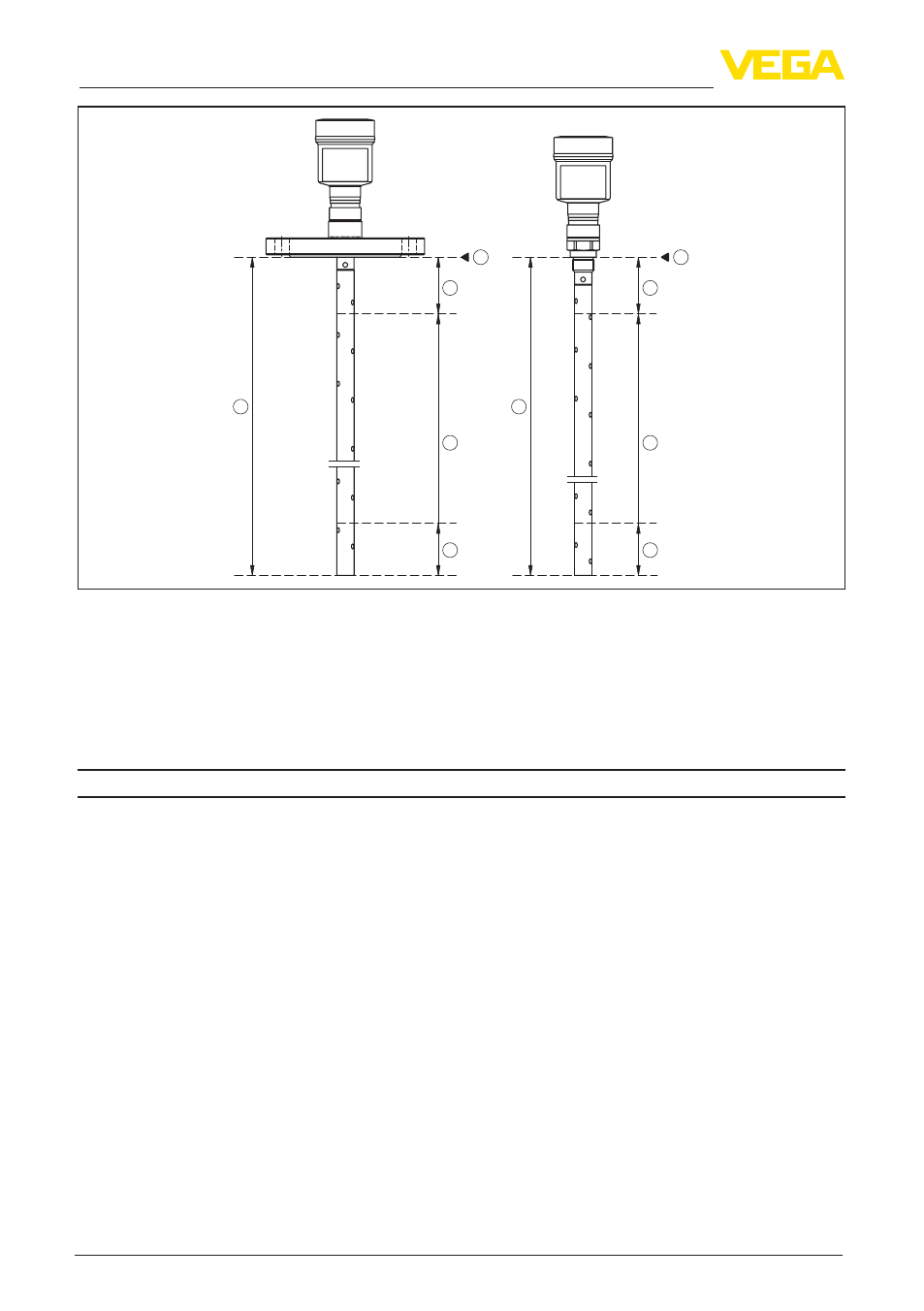

Рис. 39: Диапазоны измерения - VEGAFLEX 81
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выходной сигнал
Цифровой выходной сигнал, формат по IEEE-754
Адрес датчика
126 (заводская установка)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Профиль Profibus-PA
3.02
Число FB с AI (функциональные блоки
с аналоговым входом)
3
Значения по умолчанию
Ʋ 1. FB
PV
Ʋ 2. FB
SV 1
Ʋ 3. FB
SV 2
Значение тока
Ʋ Устройство без взрывозащиты и
устройство Ex ia
10 mA, ±0.5 mA
Ʋ Устройства Ex d
16 mA, ±0,5 mA
