19
4 Монтаж
VEGAFLEX 81 • Profibus PA
44214-R
U-130930
Автоматическая коррекция посредством реперного
отрезка
VEGAFLEX 81 может быть дополнительно оснащен реперным
отрезком для коррекции времени распространения сигнала.
При этом измерительный зонд будет выполнять автоматическую
коррекцию времени распространения сигнала.
Поэтому заполнение не должно превышать реперную точку, и
верхнее блокированное расстояние составляет 450 мм (17.7 in).
2
6
7
3
4
5
1

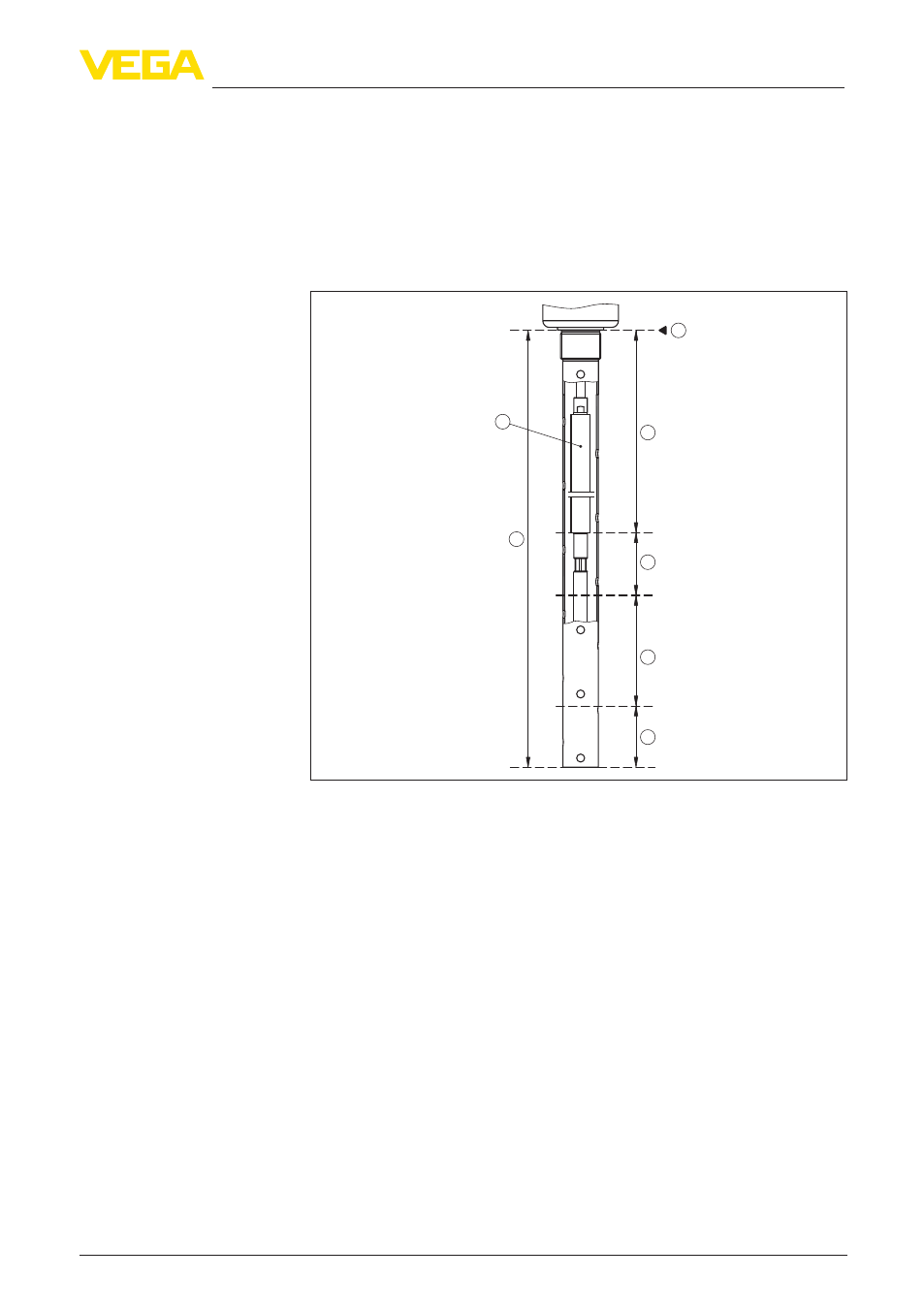

Рис. 8: Диапазоны измерения VEGAFLEX 81 с компенсацией пара
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения
4 Верхнее блокированное расстояние
5 Нижнее блокированное расстояние
6 Дополнительное верхнее блокированное расстояние при компенсации
пара
7 Реперный отрезок для компенсации пара
