5 Подключение к источнику питания
FIBERTRAC 31 • Foundation Fieldbus
41780-R
U-130731
5.3 Подключение - Сигнализация предельного
уровня
Устройства без взрывозащиты и устройства с
неискробезопасным токовым выходом
8
9
10
4
5
7
6
2
1
3
1 1
24
/L
/N
PE
56
22
11 12
21
22
19
20
18
17
14
13
16
15
12
91
01
1

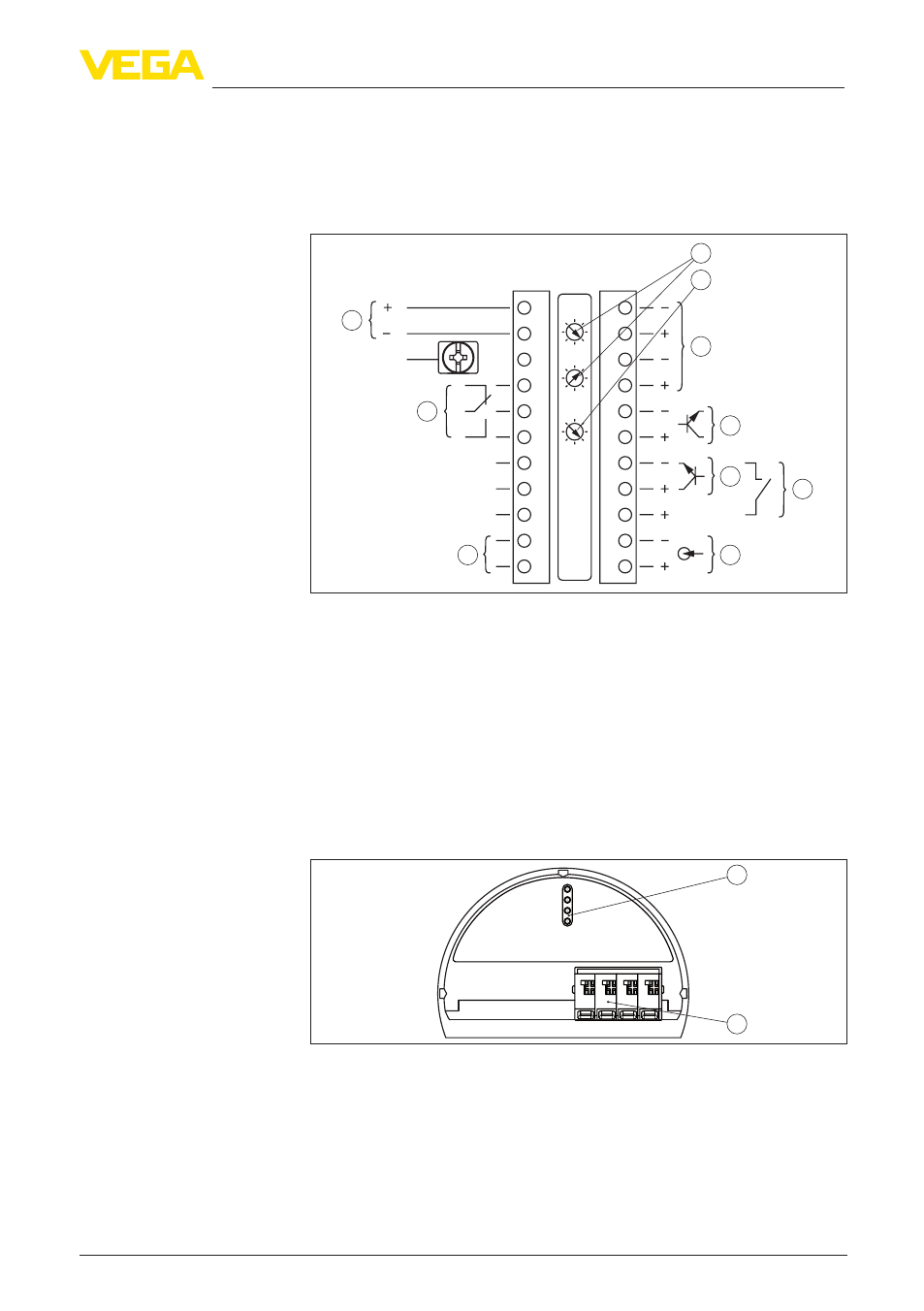

Рис. 11: Отсек электроники и подключения у устройств без взрывозащиты
и устройств с неискробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Сигнальный выход - шина FF
4 Вход сигнала 4 … 20 mA (активный датчик)
5 Переключающий вход для NPN-транзистора
6 Переключающий вход "сухой контакт"
7 Транзисторный выход
8 Интерфейс для связи между датчиками (MGC)
9 Переключатель моделирования (1 = Моделирование вкл)
10 Установка шинного адреса для связи между датчиками (MGC) 3)
5 6 7 8
2
1
Рис. 12: Отсек настройки и подключения у устройств без взрывозащиты и
устройств с неискробезопасным токовым выходом
1 Клеммы для подключения выносного устройства индикации и
настройки
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
Отсек электроники и
подключения (устрой-
ства без взрывозащиты
и устройства с неискро-
безопасным токовым
выходом)
Отсек настройки и под-
ключения (устройства
без взрывозащиты и
устройства с неискро-
безопасным токовым
выходом)
3) MGC = Multi Gauge Communication (многодатчиковая связь)
